Axure RP 的 widgets 工具栏，就是我们用来画线框图 wireframe、流程图 ow 的
工具，也可以说是组成我们最终输出图表的零件。好比我们小时候玩的组装积木，这
些工具就是组装积木里的一个个小部件，组成什么？组合得怎样？完全依靠个人的经
验和智慧。因此，熟悉每一个工具的用法和用途，才能随心所欲的画出脑海中的图形。

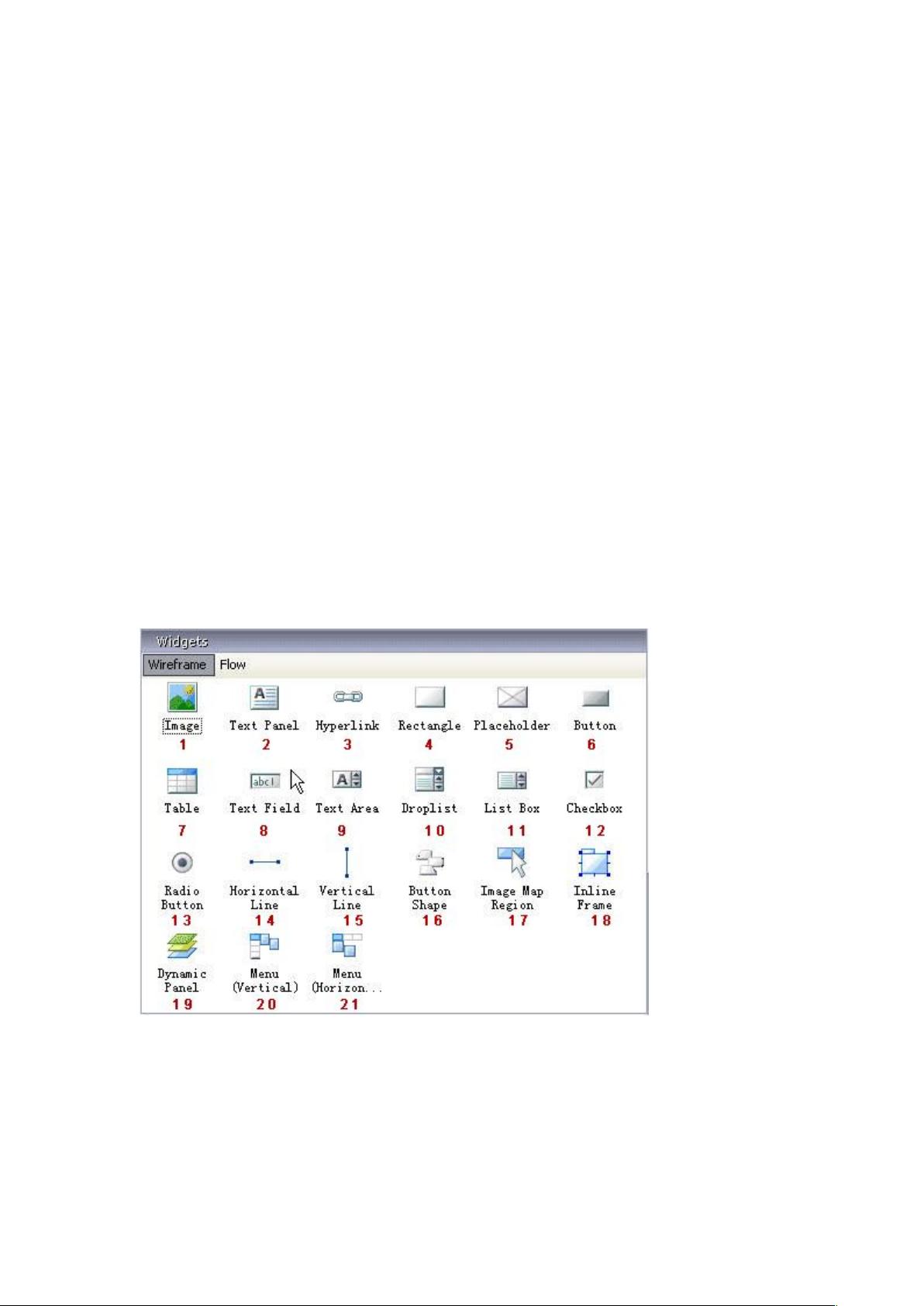

Widgets 工具栏，下分两类工具：
wireframe 线框图工具：基本上对应着 web 页面中的各种图形。针对页面中交互行
为 的 表 达 ， Axure RP 专 门 增 加 了 image map region 图 像 映 射 区 、 dynamic
panel 动态面版、menu（vertical/horizontal）水平/垂直菜单等几个特殊的工具。
Flow 工具：流程图所需的基本图形框架。
我们先谈 wireframe 线框图工具。学习这部分工具，如果事先有 html 基础，或者对
web 页面元素有比较充分的理解，就很容易入手。以下我根据图片中的编码，依次讲
解。
1、image 图片：给 wireframe 中插入一个图片站位，也可以直接置入真实的
图片。
2、text panel 文本：插入文本。相当于插入了一个< text >标签。是不带链
接的文本。但是其实也可以带链接，在 interactions 中我们会提到。
