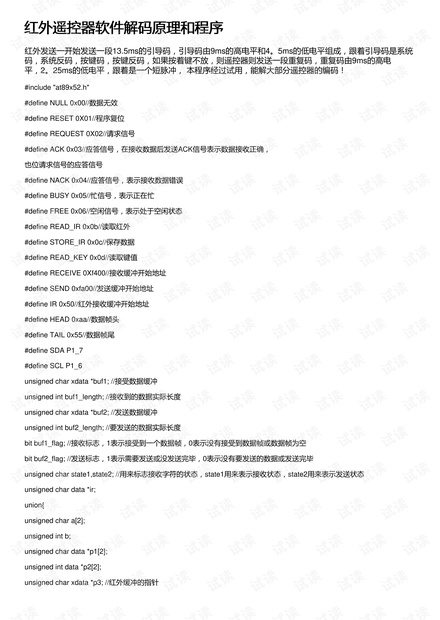

红外遥控器软件解码原理和程序红外遥控器软件解码原理和程序

红外发送一开始发送一段13.5ms的引导码，引导码由9ms的高电平和4。5ms的低电平组成，跟着引导码是系统

码，系统反码，按键码，按键反码，如果按着键不放，则遥控器则发送一段重复码，重复码由9ms的高电

平，2。25ms的低电平，跟着是一个短脉冲，本程序经过试用，能解大部分遥控器的编码！

#include "at89x52.h"

#define NULL 0x00//数据无效

#define RESET 0X01//程序复位

#define REQUEST 0X02//请求信号

#define ACK 0x03//应答信号，在接收数据后发送ACK信号表示数据接收正确，

也位请求信号的应答信号

#define NACK 0x04//应答信号，表示接收数据错误

#define BUSY 0x05//忙信号，表示正在忙

#define FREE 0x06//空闲信号，表示处于空闲状态

#define READ_IR 0x0b//读取红外

#define STORE_IR 0x0c//保存数据

#define READ_KEY 0x0d//读取键值

#define RECEIVE 0Xf400//接收缓冲开始地址

#define SEND 0xfa00//发送缓冲开始地址

#define IR 0x50//红外接收缓冲开始地址

#define HEAD 0xaa//数据帧头

#define TAIL 0x55//数据帧尾

#define SDA P1_7

#define SCL P1_6

unsigned char xdata *buf1; //接受数据缓冲

unsigned int buf1_length; //接收到的数据实际长度

unsigned char xdata *buf2; //发送数据缓冲

unsigned int buf2_length; //要发送的数据实际长度

bit buf1_flag; //接收标志，1表示接受到一个数据帧，0表示没有接受到数据帧或数据帧为空

bit buf2_flag; //发送标志，1表示需要发送或没发送完毕，0表示没有要发送的数据或发送完毕

unsigned char state1,state2; //用来标志接收字符的状态，state1用来表示接收状态，state2用来表示发送状态

unsigned char data *ir;

union{

unsigned char a[2];

unsigned int b;

unsigned char data *p1[2];

unsigned int data *p2[2];

unsigned char xdata *p3; //红外缓冲的指针
