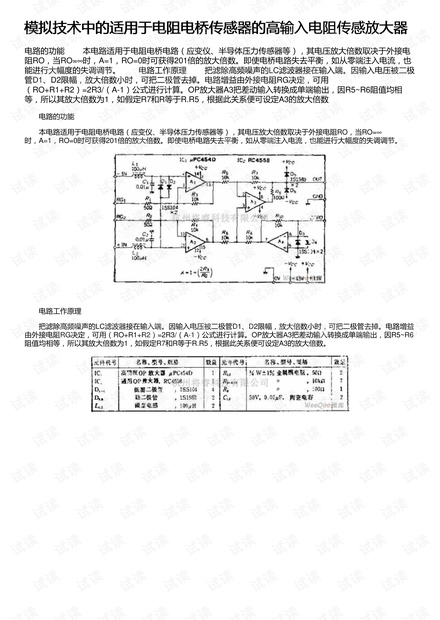

模拟技术中的适用于电阻电桥传感器的高输入电阻传感放大器模拟技术中的适用于电阻电桥传感器的高输入电阻传感放大器
电路的功能 本电路适用于电阻电桥电路（应变仪、半导体压力传感器等），其电压放大倍数取决于外接电
阻RO，当RO=∞时，A=1，RO=0时可获得201倍的放大倍数。即使电桥电路失去平衡，如从零端注入电流，也
能进行大幅度的失调调节。 电路工作原理 把滤除高频噪声的LC滤波器接在输入端。因输入电压被二极
管D1、D2限幅，放大倍数小时，可把二极管去掉。电路增益由外接电阻RG决定，可用
（RO+R1+R2）=2R3/（A-1）公式进行计算。OP放大器A3把差动输入转换成单端输出，因R5~R6阻值均相
等，所以其放大倍数为1，如假定R7和R等于R.R5，根据此关系便可设定A3的放大倍数
电路的功能
本电路适用于电阻电桥电路（应变仪、半导体压力传感器等），其电压放大倍数取决于外接电阻RO，当RO=∞
时，A=1，RO=0时可获得201倍的放大倍数。即使电桥电路失去平衡，如从零端注入电流，也能进行大幅度的失调调节。
电路工作原理
把滤除高频噪声的LC滤波器接在输入端。因输入电压被二极管D1、D2限幅，放大倍数小时，可把二极管去掉。电路增益
由外接电阻RG决定，可用（RO+R1+R2）=2R3/（A-1）公式进行计算。OP放大器A3把差动输入转换成单端输出，因R5~R6
阻值均相等，所以其放大倍数为1，如假定R7和R等于R.R5，根据此关系便可设定A3的放大倍数。
