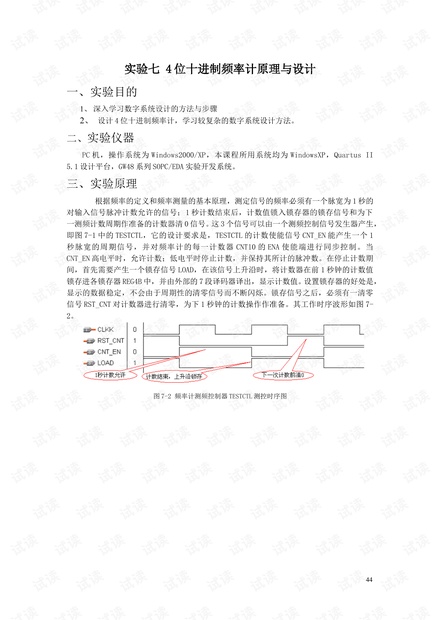

实验七 4 位十进制频率计原理与设计
一、实验目的
1、 深入学习数字系统设计的方法与步骤
2、 设计 4 位十进制频率计,学习较复杂的数字系统设计方法。
二、实验仪器
PC 机 , 操 作 系 统 为 Windows2000/XP , 本 课 程 所 用 系 统 均 为
WindowsXP,Quartus II 5.1 设计平台,GW48 系列 SOPC/EDA 实验开发系统。
三、实验原理
根据频率的定义和频率测量的基本原理,测定信号的频率必须有一个脉宽为 1 秒的
对输入信号脉冲计数允许的信号;1 秒计数结束后,计数值锁入锁存器的锁存信号和为下
一测频计数周期作准备的计数器清 0 信号。这 3 个信号可以由一个测频控制信号发生器产
生,即图 7-1 中的 TESTCTL,它的设计要求是,TESTCTL 的计数使能信号 CNT_EN 能产
生一个 1 秒脉宽的周期信号,并对频率计的每一计数器 CNT10 的 ENA 使能端进行同步控
制。当 CNT_EN 高电平时,允许计数;低电平时停止计数,并保持其所计的脉冲数。在停
止计数期间,首先需要产生一个锁存信号 LOAD,在该信号上升沿时,将计数器在前 1 秒
钟的计数值锁存进各锁存器 REG4B 中,并由外部的 7 段译码器译出,显示计数值。设置
锁存器的好处是,显示的数据稳定,不会由于周期性的清零信号而不断闪烁。锁存信号之
后,必须有一清零信号 RST_CNT 对计数器进行清零,为下 1 秒钟的计数操作作准备。其
工作时序波形如图 7-2。

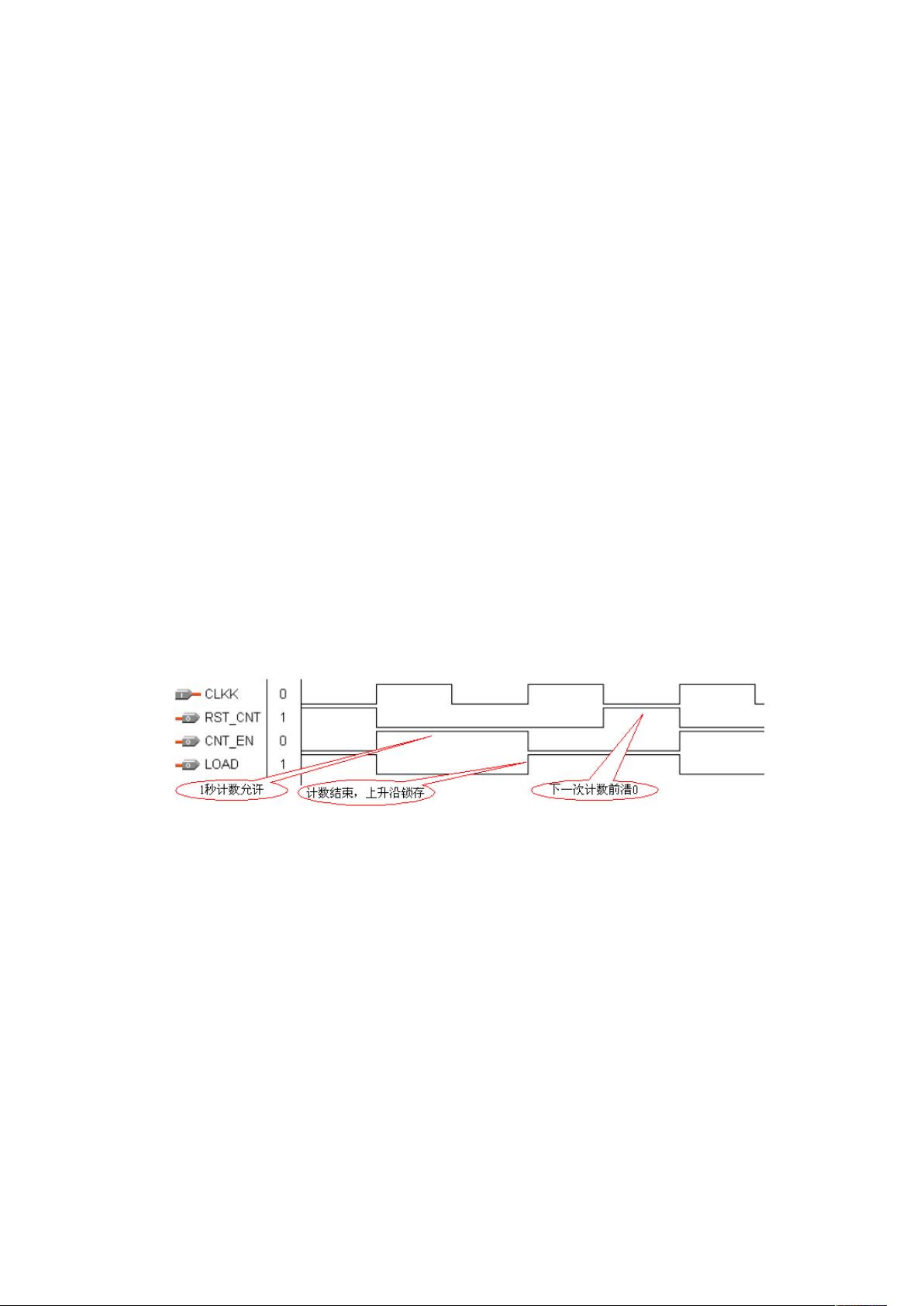

图 7-2 频率计测频控制器 TESTCTL 测控时序图
