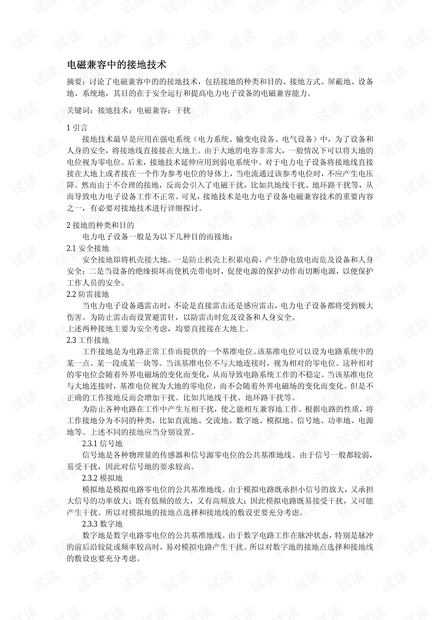

电磁兼容中的接地技术
摘要：讨论了电磁兼容中的的接地技术，包括接地的种类和目的、接地方式、屏蔽地、设备
地、系统地，其目的在于安全运行和提高电力电子设备的电磁兼容能力。
关键词：接地技术；电磁兼容；干扰
1 引言
接地技术最早是应用在强电系统（电力系统、输变电设备、电气设备）中，为了设备和
人身的安全，将接地线直接接在大地上。由于大地的电容非常大，一般情况下可以将大地的
电位视为零电位。后来，接地技术延伸应用到弱电系统中。对于电力电子设备将接地线直接
接在大地上或者接在一个作为参考电位的导体上，当电流通过该参考电位时，不应产生电压
降。然而由于不合理的接地，反而会引入了电磁干扰，比如共地线干扰、地环路干扰等，从
而导致电力电子设备工作不正常。可见，接地技术是电力电子设备电磁兼容技术的重要内容
之一，有必要对接地技术进行详细探讨。
2 接地的种类和目的
电力电子设备一般是为以下几种目的而接地：
2.1 安全接地
安全接地即将机壳接大地。一是防止机壳上积累电荷，产生静电放电而危及设备和人身
安全；二是当设备的绝缘损坏而使机壳带电时，促使电源的保护动作而切断电源，以便保护
工作人员的安全。
2.2 防雷接地
当电力电子设备遇雷击时，不论是直接雷击还是感应雷击，电力电子设备都将受到极大
伤害。为防止雷击而设置避雷针，以防雷击时危及设备和人身安全。
上述两种接地主要为安全考虑，均要直接接在大地上。
2.3 工作接地
工作接地是为电路正常工作而提供的一个基准电位。该基准电位可以设为电路系统中的
某一点、某一段或某一块等。当该基准电位不与大地连接时，视为相对的零电位。这种相对
的零电位会随着外界电磁场的变化而变化，从而导致电路系统工作的不稳定。当该基准电位
与大地连接时，基准电位视为大地的零电位，而不会随着外界电磁场的变化而变化。但是不
正确的工作接地反而会增加干扰。比如共地线干扰、地环路干扰等。
为防止各种电路在工作中产生互相干扰，使之能相互兼容地工作。根据电路的性质，将
工作接地分为不同的种类，比如直流地、交流地、数字地、模拟地、信号地、功率地、电源
地等。上述不同的接地应当分别设置。
2.3.1 信号地
信号地是各种物理量的传感器和信号源零电位的公共基准地线。由于信号一般都较弱，
易受干扰，因此对信号地的要求较高。
2.3.2 模拟地
模拟地是模拟电路零电位的公共基准地线。由于模拟电路既承担小信号的放大，又承担
大信号的功率放大；既有低频的放大，又有高频放大；因此模拟电路既易接受干扰，又可能
产生干扰。所以对模拟地的接地点选择和接地线的敷设更要充分考虑。
2.3.3 数字地
数字地是数字电路零电位的公共基准地线。由于数字电路工作在脉冲状态，特别是脉冲
的前后沿较陡或频率较高时，易对模拟电路产生干扰。所以对数字地的接地点选择和接地线
的敷设也要充分考虑。
