基于基于TLC2652的高精度放大器电路及应用的高精度放大器电路及应用
在微弱信号的测量中,常常需要放大微伏级的电信号。这时,普通的运算放大器已无法使用了,因为它们的输
入失调电压一般在数百微伏以上,而失调电压的温度系数在零点几微伏以上。固然输入失调电压可以被调零,
但其漂移则是难以消除的。德州仪器公司生产的斩波稳零型运算放大器提供了一种解决微信号放大问题的廉价
方案。
TLC2652和TLC2652A是德州仪器公司使用先进的LinCMOS工艺生产的高精度斩波稳零运算放大器。斩波稳零的工作方式使
TLC2652具有优异的直流特性,失调电压及其漂移、共模电压、低频噪声、电源电压变化等对运算放大器的影响被降低到了
最小,TLC2652非常适合用于微信号的放大。
二、TLC2652的内部结构

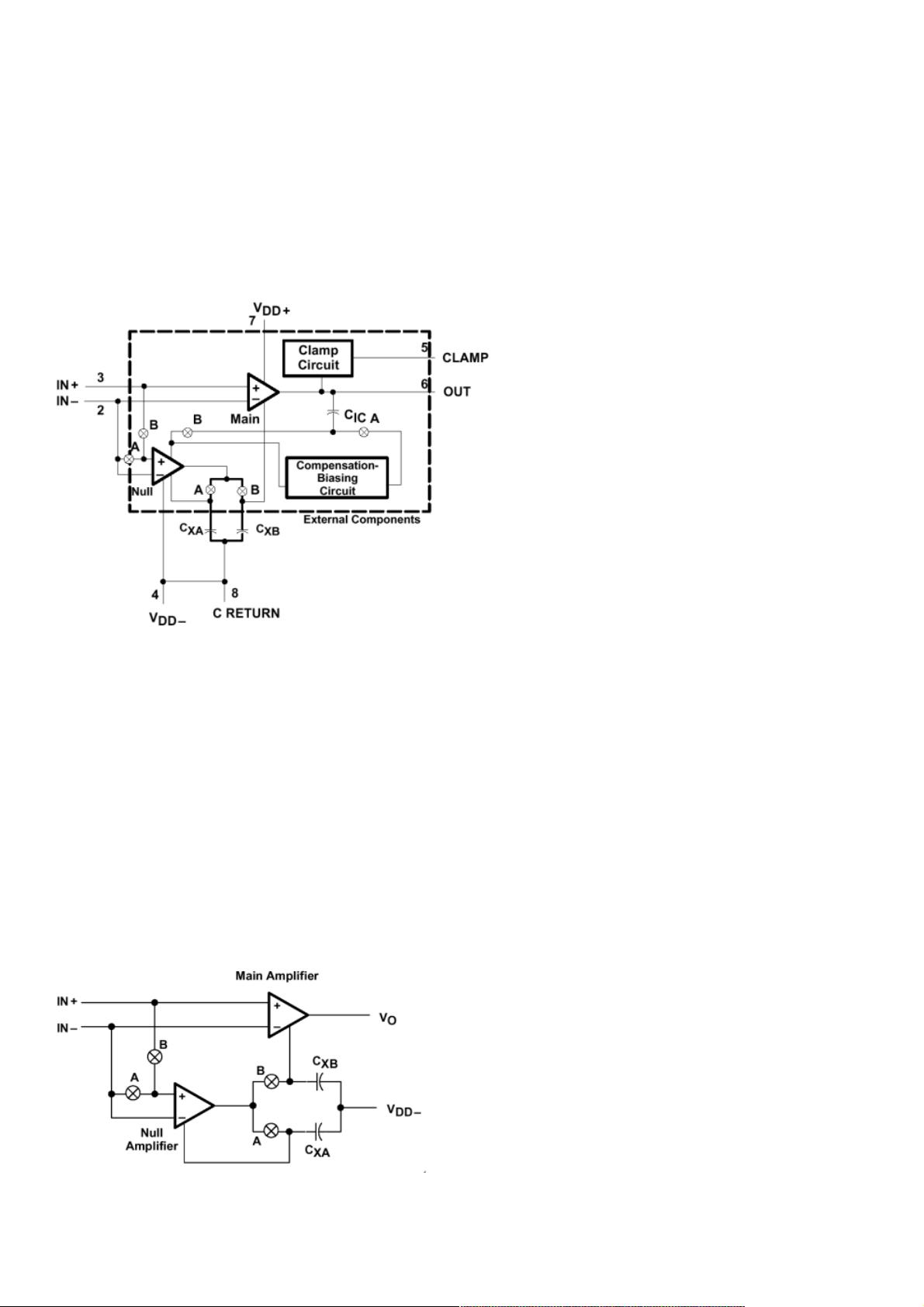

图一、TLC2652的功能框图
下面对TLC2652的内部功能单元作一简单介绍:
1、 主放大器。它与一般的运算放大器不同之处在于,它有三个输入端。除引出芯片外部的同相和反相输入端外,其在芯片内
部还有一个用于校零的同相输入端。
2、 校零放大器。它也有三个输入端,但与主放大器相反,在芯片内部的输入端是反相输入端。
3、 时钟和开关电路。内部时钟产生时钟信号,控制各开关按一定的时序闭合与断开。在14和20引脚的芯片中时钟信号还可
从外部引入。
4、 补偿网络。它使电路在较宽的频带内有平坦的响应。在TLC2652中,电路的高频响应主要由主放大器决定。
5、 箝位电路(CLAMP)。它实际上是一个当输出与电源电压相差接近1V时动作的开关,把CLAMP与运放的反相输入端短
接,则其引入的深度负反馈可使电路在过载时的增益大大下降以防止饱和。它可以加速电路在过载后的恢复。
三、斩波稳零的工作原理
图二、TLC2652的简化框图
TLC2652芯片上的控制逻辑产生两个主要的时钟周期:校零周期和放大周期。主放大器一直与电路的输入端和输出端相连,
而校零放大器则在两个周期内分别对自己和主放大器校零。
