入门指南

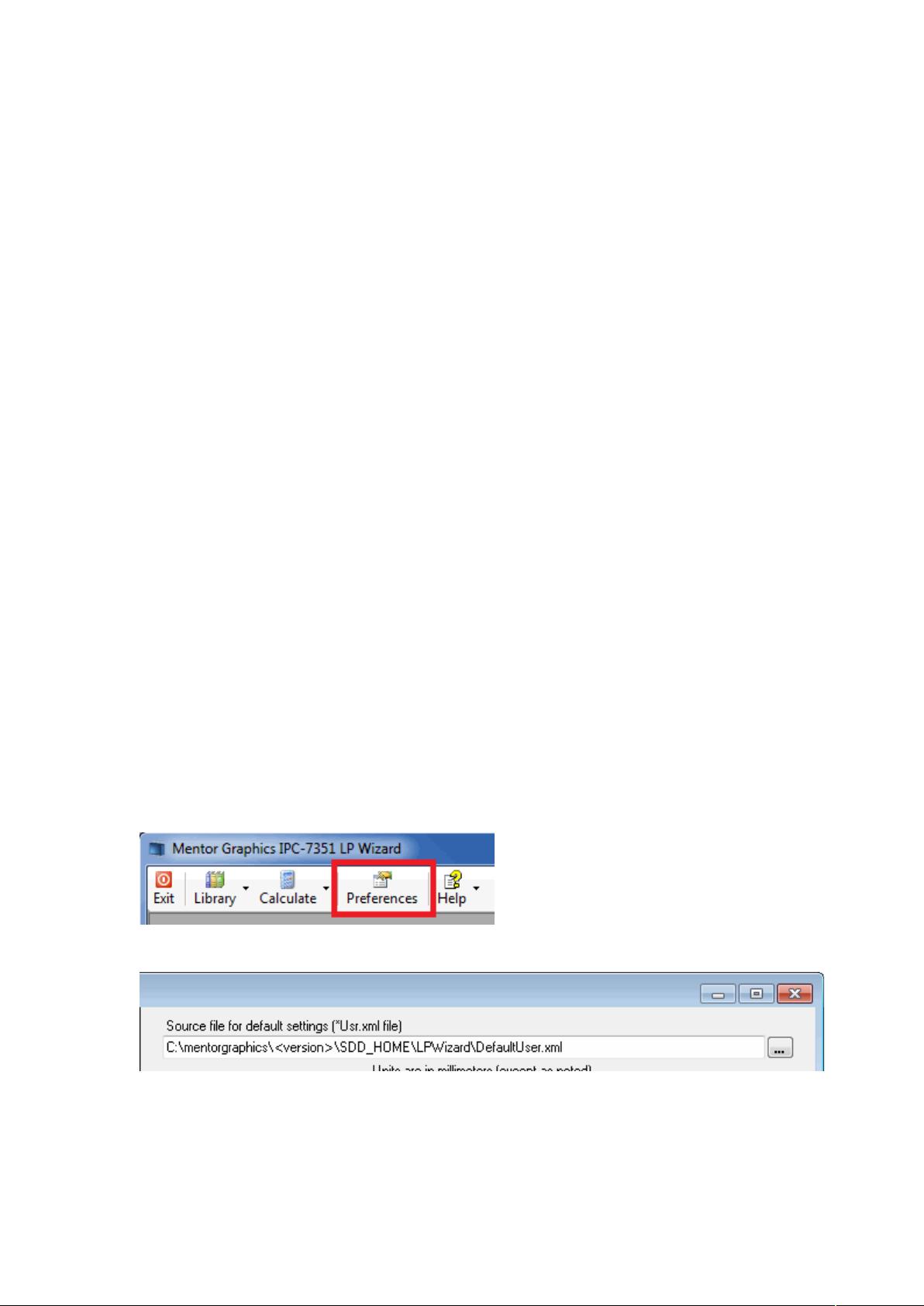

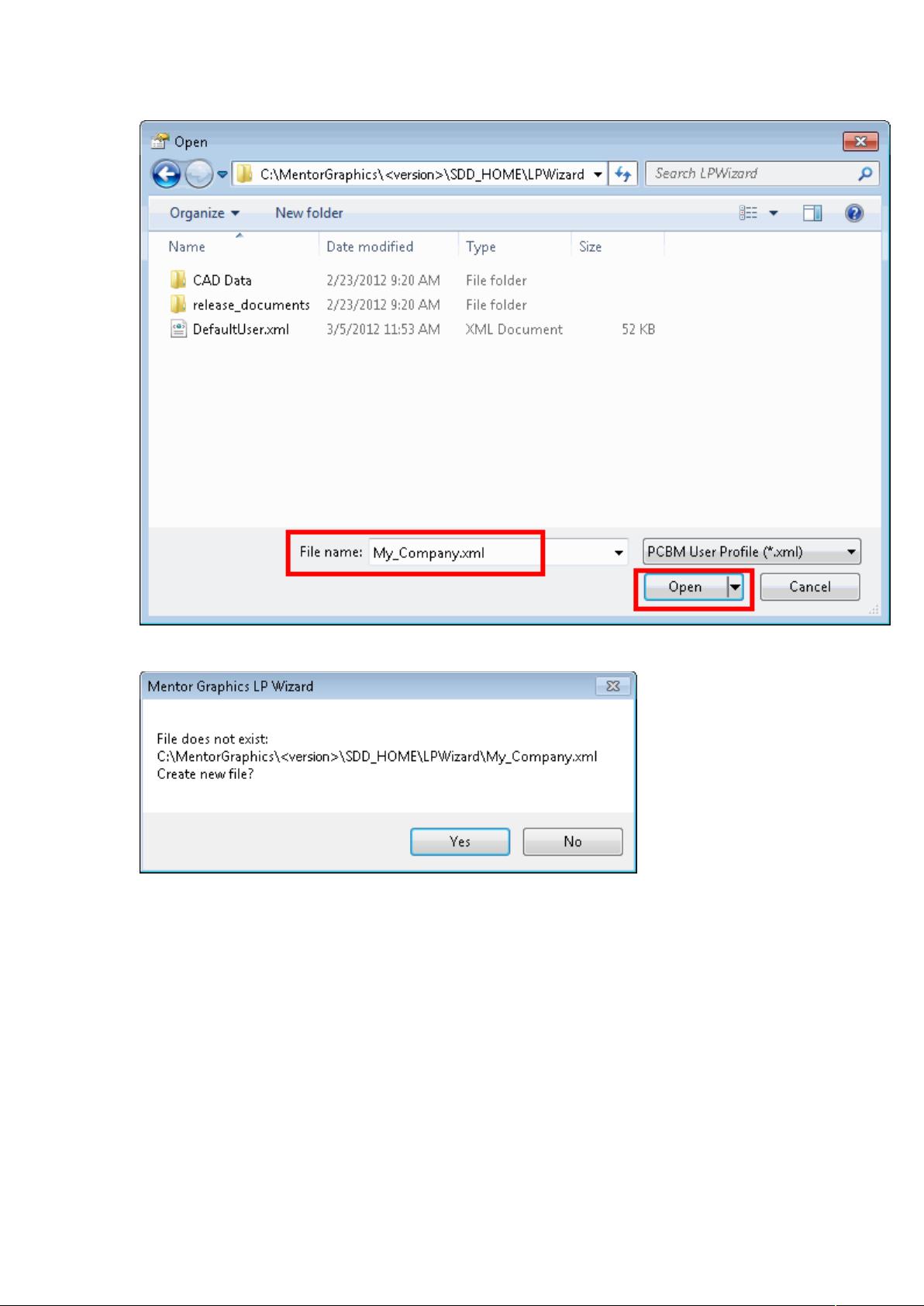

安装 LP 向导后，您需要做的第一件事是创建并加载保存所有组件维度和规则的个人 PLB 文件。
第 1 步：PLB 文件说明
PLB 文件存储所有组件维度和 IPC-7351B 规则。LP 向导附带 17 个 PLB 文件供您用作入门库。
LP 向导 PLB 文件中存储了 10,000 多个不同的组件包。以下是 PLB 文件及其说明的列表：
1. BGA7351B-包含用于 BGA，LGA 和 CGA 组件系列的所有“栅格阵列”部件
2. SML7351B-表面贴装最少环境
3. SMN7351B-Surface Mount 标称环境
4. SML7351B-Surface Mount 大多数环境
注意：这 4 个 PLB 文件没有任何组件制造商的数据。它们的用途是使用“多部件”功能来
批量创建整个 CAD 库。
5. PCBM-STARTER -包含所有 BGA7351B 和 SMN7351B 部件，包括制造商的数据
注意：由于 PCBM-STARTER PLB 文件包含组件制造商部件号，因此它包含相同焊盘图
案的多个制造商数据。在某些情况下，单个焊盘图案将列出 4-10 次，具有不同制造商
的部件号和数据表网络链接。PCBM-STARTER PLB 文件的主要用途是搜索制造商的数
据，以快速定位现有的焊盘图案以节省时间。
6. CNA7251 -ConnectorsA 级（大多数）环境
7. CNB7251 -连接器 B 级（标称）环境
8. CNC7251 -ConnectorsC 级（最少）环境
9. CNP7251-连接器 P 级（比例）环境
注意： A-C 级是 IPC 制造的可生产性水平。P 级（比例）使用所有 3 个 IPC 级别，从小
孔开始，C 级和中孔尺寸 B 级和较大孔尺寸使用 A 级，非常大的孔尺寸具有坚固的环形
圈。
10. THA7251- 通孔零件 A 级（大多数）环境
11. THB7251-通孔部件 B 级（标称）环境
12. THC7251-通孔部件 C 级（最少）环境
