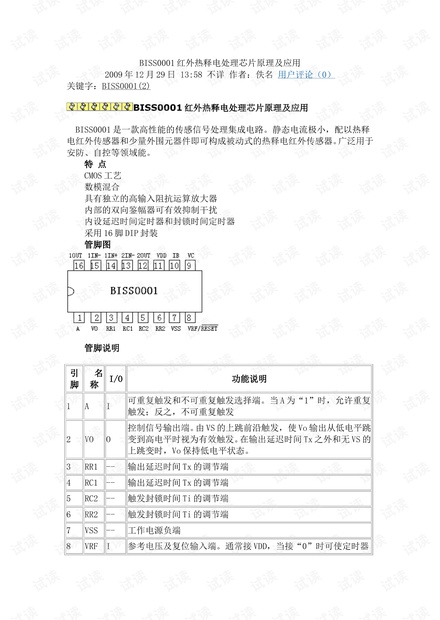

BISS0001 红外热释电处理芯片原理及应用
2009 年 12 月 29 日 13:58 不详 作者：佚名 用户评论（ 0 ）
关键字：BISS0001(2)
BISS0001 红外热释电处理芯片原理及应用
BISS0001 是一款高性能的传感信号处理集成电路。静态电流极小，配以热
释电红外传感器和少量外围元器件即可构成被动式的热释电红外传感器。广泛
用于安防、自控等领域能。
特 点
CMOS 工艺
数模混合
具有独立的高输入阻抗运算放大器
内部的双向鉴幅器可有效抑制干扰
内设延迟时间定时器和封锁时间定时器
采用 16 脚 DIP 封装

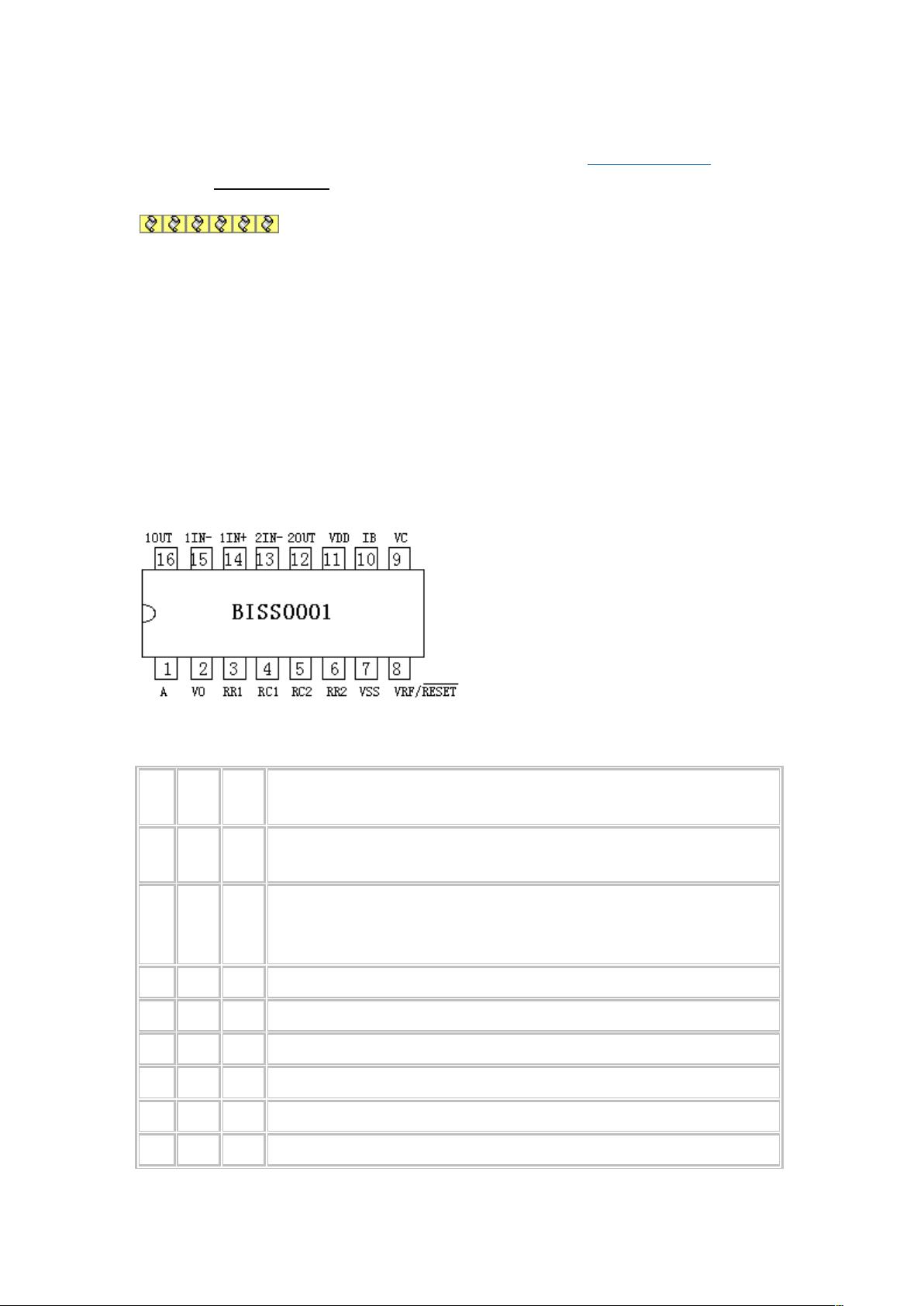

管脚图
管脚说明
引
脚
名
称
I/O
功能说明
1 A I
可重复触发和不可重复触发选择端。当 A 为“1”时，允许重复
触发；反之，不可重复触发
2 VO O
控制信号输出端。由 VS 的上跳前沿触发，使 Vo 输出从低电平
跳变到高电平时视为有效触发。在输出延迟时间 Tx 之外和无
VS 的上跳变时，Vo 保持低电平状态。
3 RR1 --
输出延迟时间 Tx 的调节端
4 RC1 --
输出延迟时间 Tx 的调节端
5 RC2 --
触发封锁时间 Ti 的调节端
6 RR2 --
触发封锁时间 Ti 的调节端
7 VSS --
工作电源负端
8 VRF I
参考电压及复位输入端。通常接 VDD，当接“0”时可使定时器
