背景介绍

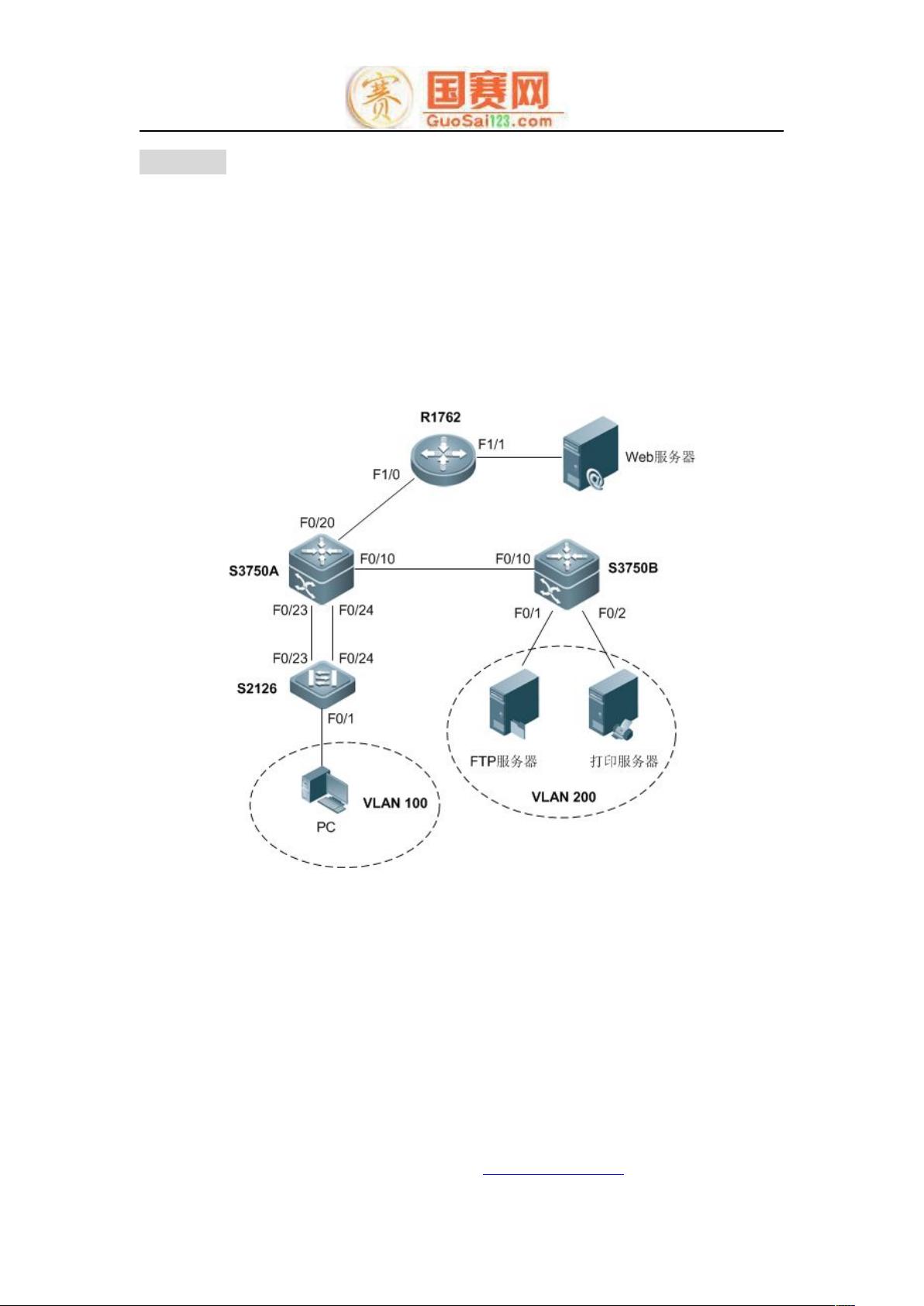

下图为某企业网络的拓扑图,接入层采用二层交换机 S2126,汇聚和核心层使用了两
台三层交换机 S3750A 和 S3750B,网络边缘采用一台路由器 R1762 用于连接到外部网络。
为了实现链路的冗余备份,S2126 与 S3750A 之间使用两条链路相连。S2126 上连接
一台 PC,PC 处于 VLAN 100 中。S3750B 上连接一台 FTP 服务器和一台打印服务器,两
台服务器处于 VLAN 200 中。S3750A 使用具有三层特性的物理端口与 R1762 相连,在
R1762 的外部接口上连接一台外部的 Web 服务器。
拓扑编址:
PC:172.16.100.100/24
S3750A VLAN 100 接口:172.16.100.1/24
S3750A VLAN 200 接口:172.16.200.1/24
S3750A F0/20:10.1.1.2/24
FTP 服务器:172.16.200.10/24
打印服务器:172.16.200.20/24
R1762 F1/0:10.1.1.1/24
R1762 F1/1:10.1.2.1/24
