Maxwell电机电磁仿真：MATLAB FFT谐波分析与气隙磁密可视化

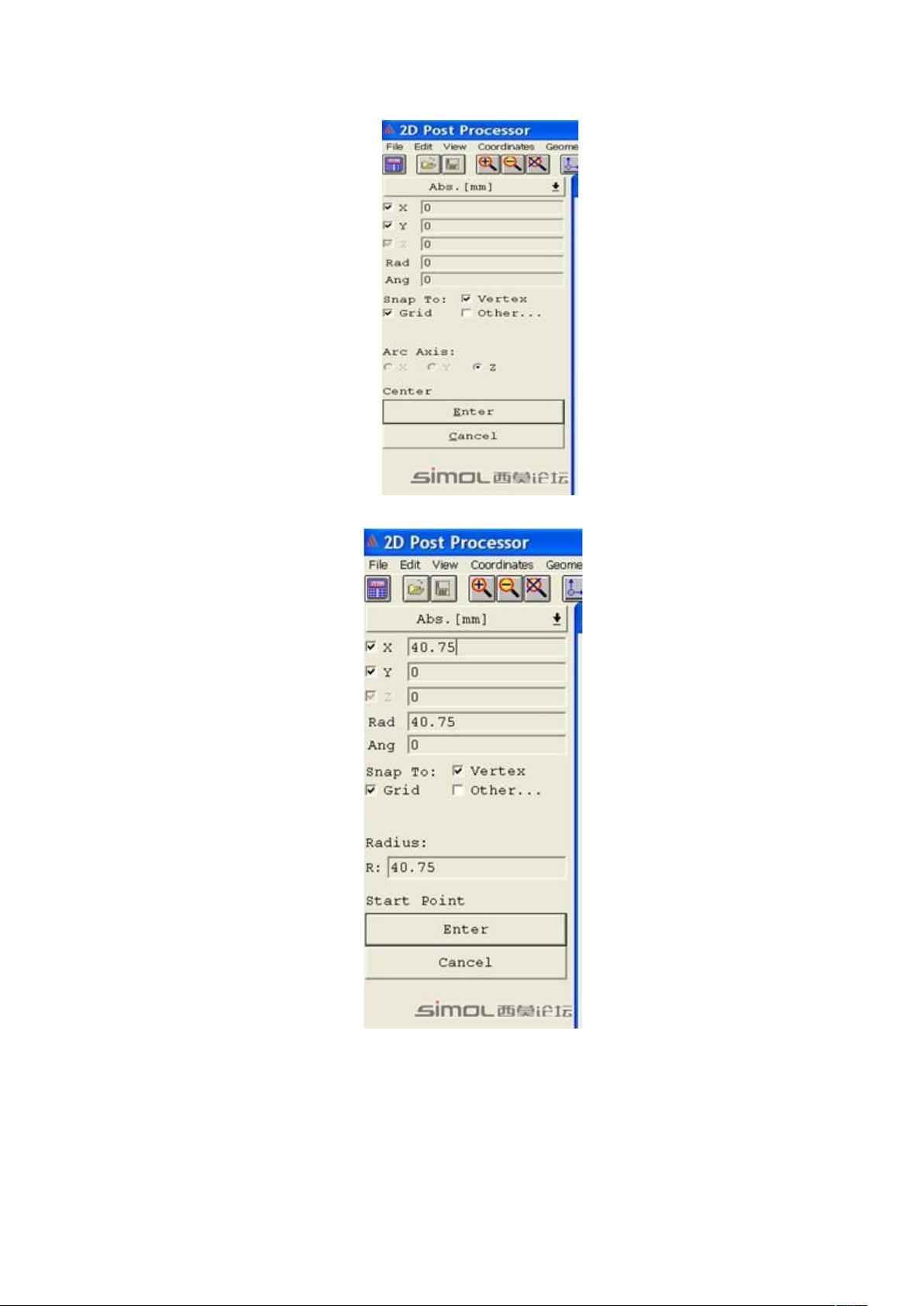

电磁仿真在电机设计中扮演着至关重要的角色，特别是在理解和优化电机性能时。本文档详细介绍了如何使用Maxwell软件进行电机气隙磁密的计算和分析，并结合Matlab进行FFT（快速傅立叶变换）谐波分析的过程。以下是从文章中提炼的关键知识点： 1. 静态场分析：首先，对电机进行静态场分析，这是理解电机工作原理的基础。通过Maxwell，用户可以模拟电机的电磁场行为，包括电势、磁场等，确保设计的正确性和有效性。 2. 圆弧线绘制：在气隙区域创建精确的模型至关重要。用户需要使用Maxwell的几何工具，如Arc功能，画出一条圆弧线作为气隙边界，以便后续的磁密计算。通过输入中心点、起始点坐标和参数，可以定制圆弧的细节。 3. 气隙磁密计算：利用后处理功能，用户选择磁密矢量并定位到气隙线，然后通过2D normal单位矢量和点乘操作，得到圆弧线上磁密的径向分量。这一步骤有助于可视化气隙内的磁场分布。 4. FFT分析：尽管Maxwell内建有FFT功能，但作者更倾向于将计算结果导出至Matlab进行深入分析。通过Save As选项导出2D plot数据，以便在Matlab中执行频域分析，如查看不同频率成分，识别谐波，以及进行更精细的信号处理。 5. 数据导出与处理：导出的数据是后续分析的基础。通过点击Plot菜单中的Saveas，保存磁密分布数据到文件，这对于进一步的数值处理和可视化非常关键。然而，文档提到这种方法可能不是最优，寻求更高效的数据导出方法是一个值得探讨的话题。 这篇文章提供了一个实用的指南，展示了如何在Maxwell和Matlab中协同工作，进行电机气隙磁密的数值模拟和FFT分析，这对于电磁工程师来说是非常有价值的参考资料。通过这些步骤，可以深入理解电机运行过程中的磁场特性，有助于优化电机设计和故障诊断。
