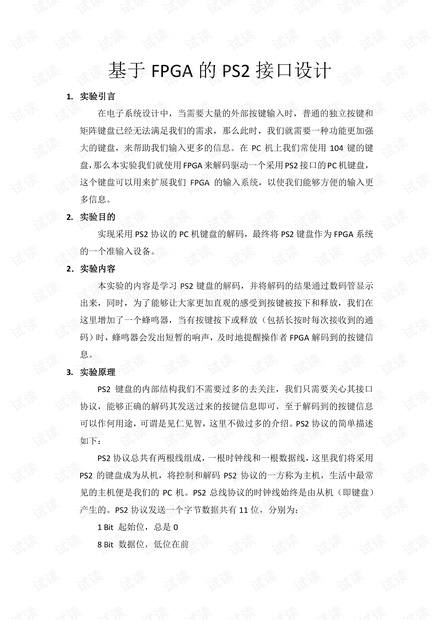

基于 FPGA 的 PS2 接口设计
1. 实验引言
在电子系统设计中，当需要大量的外部按键输入时，普通的独立按键和
矩阵键盘已经无法满足我们的需求，那么此时，我们就需要一种功能更加强
大的键盘，来帮助我们输入更多的信息。在 PC 机上我们常使用 104 键的键
盘，那么本实验我们就使用 FPGA 来解码驱动一个采用 PS2 接口的 PC 机键盘，
这个键盘可以用来扩展我们 FPGA 的输入系统，以使我们能够方便的输入更
多信息。
2. 实验目的
实现采用 PS2 协议的 PC 机键盘的解码，最终将 PS2 键盘作为 FPGA 系统
的一个准输入设备。
2．实验内容
本实验的内容是学习 PS2 键盘的解码，并将解码的结果通过数码管显示
出来，同时，为了能够让大家更加直观的感受到按键被按下和释放，我们在
这里增加了一个蜂鸣器，当有按键按下或释放（包括长按时每次接收到的通
码）时 ，蜂鸣器会发出短暂的响声，及时地提醒操作者 FPGA 解码到的按键信
息。
3. 实验原理
PS2 键盘的内部结构我们不需要过多的去关注，我们只需要关心其接口
协议，能够正确的解码其发送过来的按键信息即可，至于解码到的按键信息
可以作何用途，可谓是见仁见智，这里不做过多的介绍。PS2 协议的简单描述
如下：
PS2 协议总共有两根线组成，一根时钟线和一根数据线，这里我们将采用
PS2 的键盘成为从机，将控制和解码 PS2 协议的一方称为主机，生活中最常
见的主机便是我们的 PC 机。PS2 总线协议的时钟线始终是由从机（即键盘）
产生的。PS2 协议发送一个字节数据共有 11 位，分别为：
1 Bit 起始位，总是 0
8 Bit 数据位，低位在前
