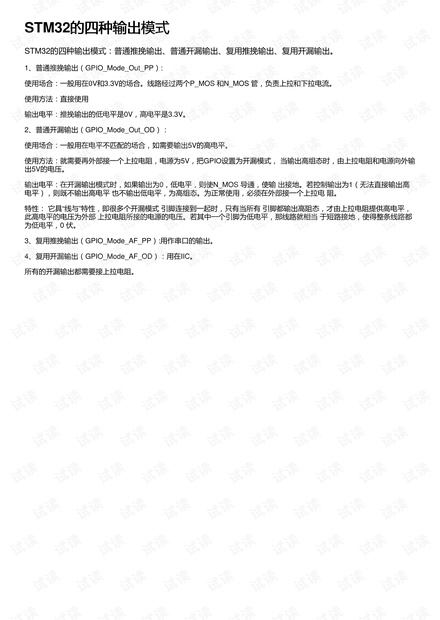

STM32的四种输出模式的四种输出模式

STM32的四种输出模式：普通推挽输出、普通开漏输出、复用推挽输出、复用开漏输出。

1、普通推挽输出（GPIO_Mode_Out_PP）:

使用场合：一般用在0V和3.3V的场合。线路经过两个P_MOS 和N_MOS 管，负责上拉和下拉电流。

使用方法：直接使用

输出电平：推挽输出的低电平是0V，高电平是3.3V。

2、普通开漏输出（GPIO_Mode_Out_OD）：

使用场合：一般用在电平不匹配的场合，如需要输出5V的高电平。

使用方法：就需要再外部接一个上拉电阻，电源为5V，把GPIO设置为开漏模式，当输出高组态时，由上拉电阻和电源向外输

出5V的电压。

输出电平：在开漏输出模式时，如果输出为0，低电平，则使N_MOS 导通，使输出接地。若控制输出为1（无法直接输出高

电平），则既不输出高电平也不输出低电平，为高组态。为正常使用，必须在外部接一个上拉电阻。

特性：它具“线与”特性，即很多个开漏模式引脚连接到一起时，只有当所有引脚都输出高阻态，才由上拉电阻提供高电平，

此高电平的电压为外部上拉电阻所接的电源的电压。若其中一个引脚为低电平，那线路就相当于短路接地，使得整条线路都

为低电平，0 伏。

3、复用推挽输出（GPIO_Mode_AF_PP）:用作串口的输出。

4、复用开漏输出（GPIO_Mode_AF_OD）：用在IIC。

所有的开漏输出都需要接上拉电阻。
