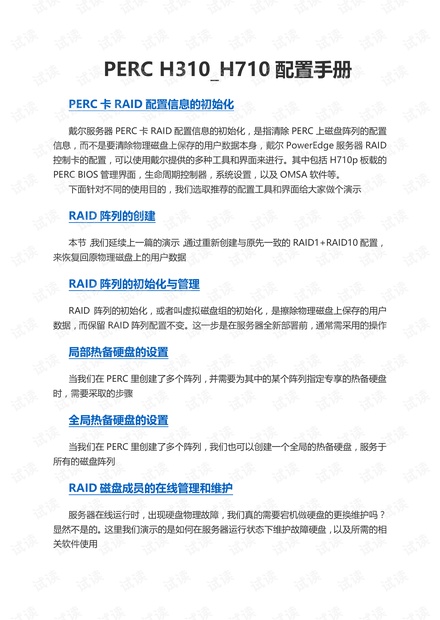

PERC H310_H710 配置手册
PERC 卡 RAID 配置信息的初始化
戴尔服务器 PERC 卡 RAID 配置信息的初始化,是指清除 PERC 上磁盘阵列的配置
信息,而不是要清除物理磁盘上保存的用户数据本身,戴尔 PowerEdge 服务器 RAID
控制卡的配置,可以使用戴尔提供的多种工具和界面来进行。其中包括 H710p 板载的
PERC BIOS 管理界面,生命周期控制器,系统设置,以及 OMSA 软件等。
下面针对不同的使用目的,我们选取推荐的配置工具和界面给大家做个演示
RAID 阵列的创建
本节,我们延续上一篇的演示,通过重新创建与原先一致的 RAID1+RAID10 配置,
来恢复回原物理磁盘上的用户数据
RAID 阵列的初始化与管理
RAID 阵列的初始化,或者叫虚拟磁盘组的初始化,是擦除物理磁盘上保存的用户
数据,而保留 RAID 阵列配置不变。这一步是在服务器全新部署前,通常需采用的操作
局部热备硬盘的设置
当我们在 PERC 里创建了多个阵列,并需要为其中的某个阵列指定专享的热备硬盘
时,需要采取的步骤
全局热备硬盘的设置
当我们在 PERC 里创建了多个阵列,我们也可以创建一个全局的热备硬盘,服务于
所有的磁盘阵列
RAID 磁盘成员的在线管理和维护
服务器在线运行时,出现硬盘物理故障,我们真的需要宕机做硬盘的更换维护吗?
显然不是的。这里我们演示的是如何在服务器运行状态下维护故障硬盘,以及所需的相
关软件使用

PERC H310_H710
配置手册
2 / 58
磁盘漫游
磁盘漫游是指在同一控制器的电缆连接或背板插槽间移动物理磁盘。控制器将自动
识别重新定位的物理磁盘,并从逻辑上将其置于属于磁盘组的一部分的虚拟磁盘中
RAID 阵列的迁移
PERC H710、H710P 和 H810 插卡支持在不同控制器间迁移虚拟磁盘,而无需使
目标控制器脱机。控制器可以导入处于最佳、降级或部分降级状态的 RAID 虚拟磁盘。
但不能导入处于脱机状态的虚拟磁盘
RAID 磁盘阵列扩容
这里我们讨论服务器硬盘空间不足时,我们有什么方法可以扩充原有虚拟磁盘的空
间,而无需删除上面的数据。
我们可通过扩充容量和 / 或改变 RAID 级别的方式来重新配置联机虚拟磁盘。
联机容量扩充 (OCE) 可通过两种方法实现。
如果磁盘组中只有一个虚拟磁盘,而且还有可用空间可供使用,则可在可用空间的
范围内扩充虚拟磁盘的容量。
如果已创建虚拟磁盘,但虚拟磁盘使用的空间未达到该磁盘组大小的上限,则剩有
可用空间 RAID 级别迁移 (RLM) 是指更改虚拟磁盘的 RAID 级别。 RLM 和 OCE
可同时实现,这样虚拟磁盘可同时更改 RAID 级别并增加容量
物理磁盘的电源管理
戴尔 PowerEdge 服务器物理磁盘的电源管理是 PERC H310、 H710、 H710P、
和 H810 卡具备的节电功能。此功能根据磁盘配置和 I/O 活动可允许磁盘停转。在所
有旋转式 SAS 和 SATA 磁盘上均支持此功能 (包括未配置、已配置和热备用磁盘)。
物理磁盘电源管理功能默认为禁用。可在 Dell Open Manage 存储管理应用程序中使
用统一可扩展固件接口(UEFI) RAID 配置公用程序来启用此功能

PERC H310_H710
配置手册
3 / 58
PERC 卡 RAID 配置信息的初始化
戴尔 PowerEdge 服务器 RAID 控制卡的配置,可以使用戴尔提供的多种工具和界
面来进行。其中包括 H710p 板载的 PERC BIOS 管理界面,生命周期控制器,系统设
置,以及 OMSA 软件等。下面针对不同的使用目的,我们选取推荐的配置工具和界面
给大家做个演示。
默认情况下,我们可以使用 PERC H710p 的板载固化配置管理界面进行大多数的
功能配置。如果需要重新初始化 RAID 卡里硬盘的 RAID 配置信息,我们可以进行下
面步骤:
注:下面 PERC 卡 RAID 配置信息初始化的演示,我们将清除 PERC 卡的磁盘阵
列信息,但不清除磁盘上实际存放的用户数据。在后面的实验里,我们将演示在原有
的硬盘上创建同样的 RAID 配置,来恢复硬盘上的用户数据。

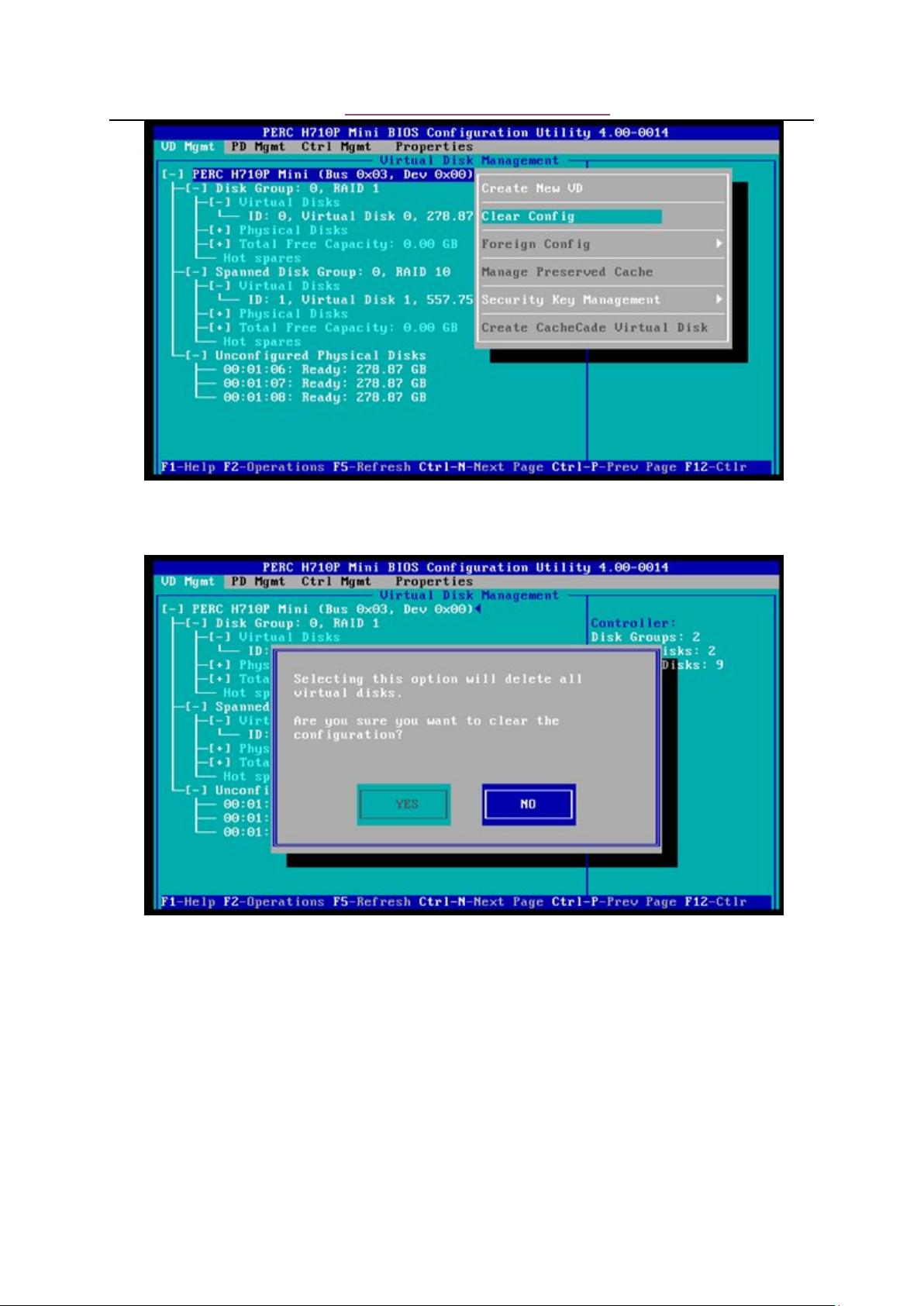

1. 服务器开机,系统自检,加载到 PERC 卡自检界面的时候,按<CTRL+R>进入
PERC BIOS 管理界面
这里,PERC 已经创建好了两个 RAID 阵列:RAID1(Disk ID=0,1),RAID10(Disk
ID=2,3,4,5)
