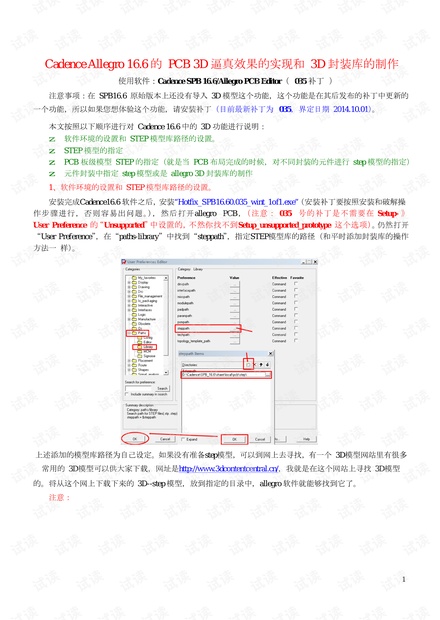

Cadence Allegro 16.6 的 PCB 3D 逼真效果的实现和 3D 封装库的制作
使用软件：
Cadence
SPB 16.6/Allegro PCB Editor（ 035 补丁
）
注意事项：在 SPB16.6 原始版本上还没有导入 3D 模型这个功能，这个功能是在其后发布的补丁中更新的
一个功能，所以如果您想体验这个功能，请安装补丁（目前最新补丁为 035，界定日期 2014.10.01）。
本文按照以下顺序进行对 Cadence 16.6 中的 3D 功能进行说明：
z
软件环境的设置和 STEP 模型库路径的设置。
z
STEP 模型的指定
z
PCB 板级模型 STEP 的指定（就是当 PCB 布局完成的时候，对不同封装的元件进行 step 模型的指定）
z
元件封装中指定 step 模型或是 allegro 3D 封装库的制作
1、软件环境的设置和 STEP 模型库路径的设置。
安装完成Cadence16.6 软件之后，安装
H“Hotfix_SPB16.60.035_wint_1of1.exe”（H
安装补丁要按照安装和破解操
作步骤进行，否则容易出问题。），然后打开allegro PCB，
（注意：
035
号的补丁是 不需要在
Setup-
》
User Preference
的“
Unsupported
”中设置的，不然你找不到
Setup_unsupported_prototype
这个选项）

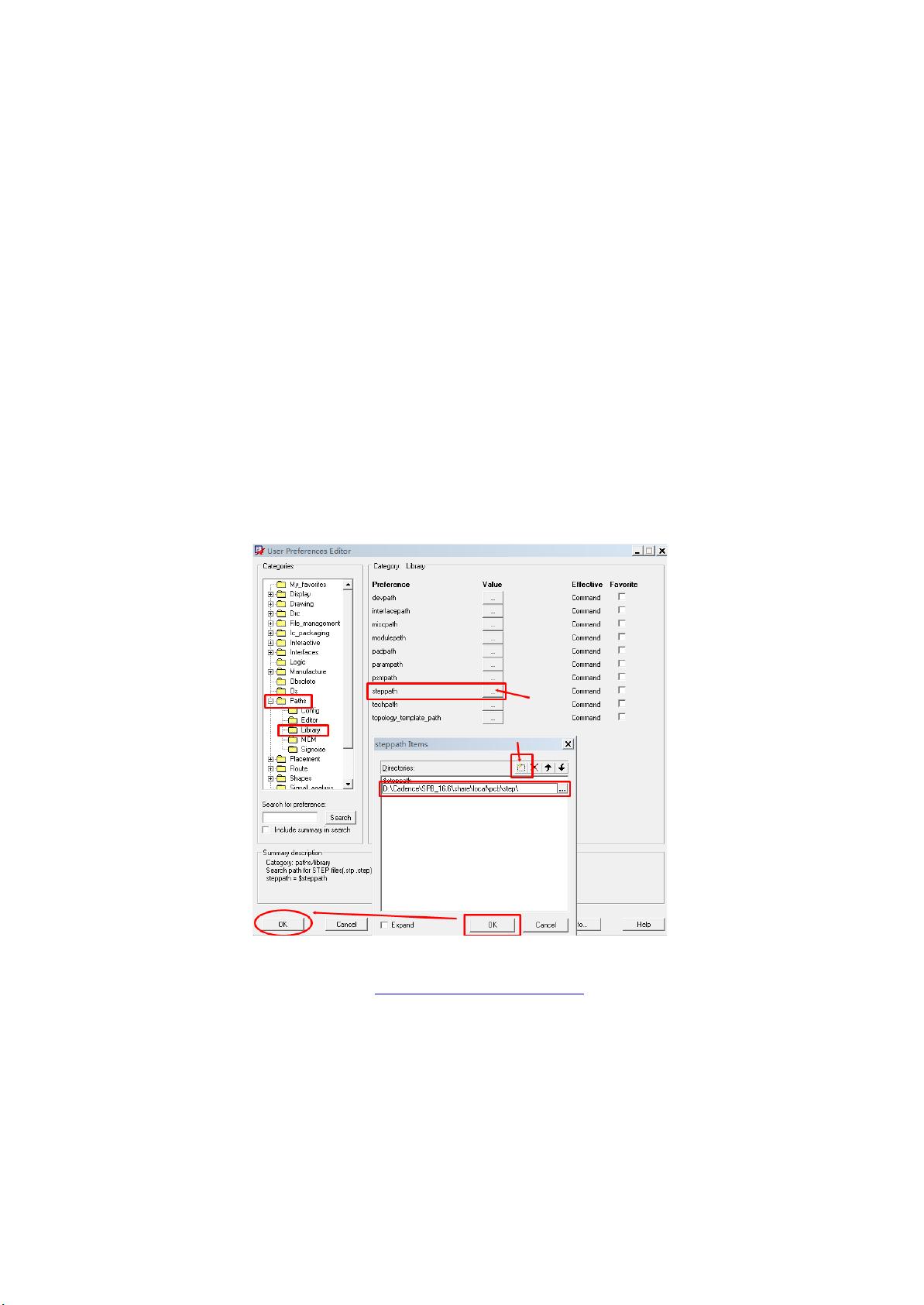

。仍然打开
“User Preference”，在“paths-library”中找到“steppath”，指定STEP模型库的路径（和平时添加封装库的操作
方法一 样）。
上述添加的模型库路径为自己设定。如果没有准备step模型，可以到网上去寻找，有一个 3D模型网站里有很多
常用的 3D模型可以供大家下载，网址是
HUhttp://www.3dcontentcentral.cn/UH，我就是在这个网站上寻找 3D模型
的。将从这个网上下载下来的 3D--step 模型，放到指定的目录中，allegro 软件就能够找到它了。
注意：
