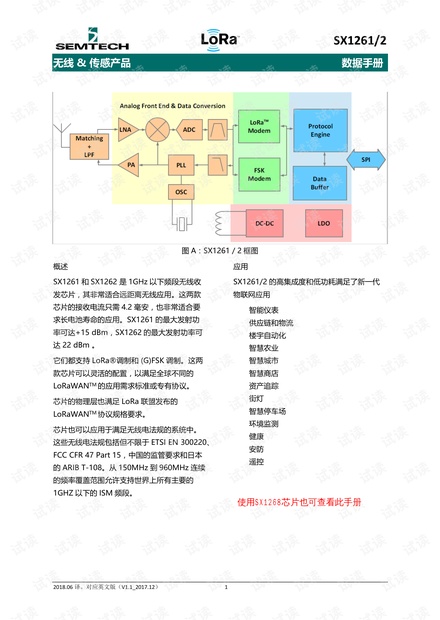

SX1261/2
无线 & 传感产品 数据手册
2018.06 译。对应英文版（V1.1_2017.12） 1
图 A：SX1261／2 框图
概述
SX1261 和 SX1262 是 1GHz 以下频段无线收
发芯片，其非常适合远距离无线应用。这两款
芯片的接收电流只需 4.2 毫安，也非常适合要
求长电池寿命的应用。SX1261 的最大发射功
率可达+15 dBm，SX1262 的最大发射功率可
达 22 dBm 。
它们都支持 LoRa®调制和 (G)FSK 调制。这两
款芯片可以灵活的配置，以满足全球不同的
LoRaWAN
TM
的应用需求标准或专有协议。
芯片的物理层也满足 LoRa 联盟发布的
LoRaWAN
TM
协议规格要求。
芯片也可以应用于满足无线电法规的系统中。
这些无线电法规包括但不限于 ETSI EN 300220、
FCC CFR 47 Part 15，中国的监管要求和日本
的 ARIB T-108。从 150MHz 到 960MHz 连续
的频率覆盖范围允许支持世界上所有主要的
1GHZ 以下的 ISM 频段。
应用
SX1261/2 的高集成度和低功耗满足了新一代
物联网应用
智能仪表
供应链和物流
楼宇自动化
智慧农业
智慧城市
智慧商店
资产追踪
街灯
智慧停车场
环境监测
健康
安防
遥控
使用SX1268芯片也可查看此手册
SX1261/2
无线 & 传感产品 数据手册
2018.06 译。对应英文版（V1.1_2017.12） 2
订单信息
产品编号
交付方式
最小订单量
SX1261IMLTRT
Tape & Reel
3’000 片
SX1262IMLTRT
Tape & Reel
3’000 片
QFN24 封装，无铅，无卤素，符合 RoHS / WEEE 标准的产品
版本历史
版本
工程变更单
日期
修订
1.0
039166
2017.10
第一次发布
1.1
040046
2017.12
在 4.1.3XTAL 控制块中添加一个注释“当使用 TCXO”时用 TCXO 解释
XTA 电容值的变化；
新增的小节 5.1.5“关于 DC-DC 电感选择的考虑”；
在第 6.1.1.1 节“扩频因子”中加上推荐 12 个 LoRa 前导码以获得最佳性
能的注释；
在第 9.6 节“接收模式”中添加 SetLoRaSymbNumTimeout 的注释；
在第 12.1 节“寄存器表”中随机数 Gen 值的修正；
SX1261/2
无线 & 传感产品 数据手册
2018.06 译。对应英文版（V1.1_2017.12） 3
目录
1. 芯片架构 ........................................................................................................................................................................................ 11
2. 引脚图 ............................................................................................................................................................................................ 12
2.1 I/O 口描述 ..................................................................................................................................................................................... 12
2.2 封装视图 ........................................................................................................................................................................................ 13
3. 规格 ................................................................................................................................................................................................ 14
3.1 ESD 注意事项 ................................................................................................................................................................................ 14
3.2 绝对最大值 .................................................................................................................................................................................... 14
3.3 工作范围 ........................................................................................................................................................................................ 14
3.4 晶体规格 ........................................................................................................................................................................................ 15
3.5 电气规格 ........................................................................................................................................................................................ 15
3.5.1. 功耗 ................................................................................................................................................................................................ 16
3.5.2. 通用规格 ........................................................................................................................................................................................ 18
3.5.3. 接收模式规格................................................................................................................................................................................. 19
3.5.4. 发射模式规格................................................................................................................................................................................. 21
3.5.5. 数字 I/O 规格 ................................................................................................................................................................................. 21
4. 电路描述 ........................................................................................................................................................................................ 22
4.1 参考时钟 ........................................................................................................................................................................................ 22
4.1.1. RC 基准频率 ................................................................................................................................................................................... 22
4.1.2. 高精度基准频率 ............................................................................................................................................................................. 22
4.1.3. XTAL 控制单元 ................................................................................................................................................................................ 23
4.1.4. TCXO 控制框图 ............................................................................................................................................................................... 24
4.2 锁相环(PLL) ................................................................................................................................................................................... 24
4.3 接收机 ............................................................................................................................................................................................ 25
4.3.1. 中频 ................................................................................................................................................................................................ 25
4.4 发射机 ............................................................................................................................................................................................ 26
4.4.1. SX1261 功率放大器特性 ................................................................................................................................................................ 27
4.4.2. SX1262 功率放大器特性 ................................................................................................................................................................ 29
4.4.3. 功率放大器概要 ............................................................................................................................................................................. 30
5. 电源分配 ........................................................................................................................................................................................ 32
5.1 选择 DC-DC 或 LDO .................................................................................................................................................................... 32
5.1.1. 选项 A: SX1261/ 使用 DC-DC 转换器 ............................................................................................................................................. 33
5.1.2. 选项 B: SX1261/ 使用 LDO 转换器 ................................................................................................................................................. 34
5.1.3. 选项 C: SX1262 /使用 DC-DC 转换器.............................................................................................................................................. 34
5.1.4. 选项 D: SX1262 使用 LDO 转换器 .................................................................................................................................................. 35
5.1.5. DC-DC 模式下电感的选型 .............................................................................................................................................................. 35
5.2 灵活的 DIO 供电 ........................................................................................................................................................................... 36
6. 调制解调器 .................................................................................................................................................................................... 37
6.1 LoRa®调制解调器 ....................................................................................................................................................................... 37
6.1.1. 调制参数 ........................................................................................................................................................................................ 37
6.1.2. LoRa® 包引擎 .................................................................................................................................................................................. 39
6.1.3. LoRa® 帧结构 .................................................................................................................................................................................. 40
6.1.4. LoRa® 空中时间 .............................................................................................................................................................................. 41
6.1.5. LoRa® 信道状态检测 (CAD) ............................................................................................................................................................ 41
SX1261/2
无线 & 传感产品 数据手册
2018.06 译。对应英文版（V1.1_2017.12） 4
6.2 FSK 调制解调器 ............................................................................................................................................................................ 42
6.2.1. 调制参数 ........................................................................................................................................................................................ 42
6.2.2. FSK 包引擎 ...................................................................................................................................................................................... 43
6.2.3. FSK 包格式 ...................................................................................................................................................................................... 44
7. 数据缓存 ........................................................................................................................................................................................ 47
7.1 操作原理 ........................................................................................................................................................................................ 47
7.2 接收模式下的数据缓存 ................................................................................................................................................................. 48
7.3 发送模式下的数据缓存 ................................................................................................................................................................. 48
7.4 数据缓存的使用 ............................................................................................................................................................................. 48
8. 数字接口和数字控制 ..................................................................................................................................................................... 49
8.1 复位 ................................................................................................................................................................................................ 49
8.2 SPI 接口 ......................................................................................................................................................................................... 49
8.2.1. 收发器在 active 模式下的 SPI 时序............................................................................................................................................... 49
8.2.2. 离开 Sleep 模式的 SPI 时序 ........................................................................................................................................................... 50
8.3 多功能数字输入/输出（DIO） .................................................................................................................................................... 51
8.3.1. BUSY 控制线 ................................................................................................................................................................................... 51
8.3.2. 数字输入/输出 ............................................................................................................................................................................... 53
8.4 数字接口状态与芯片模式 ............................................................................................................................................................. 53
8.5 IRQ 处理 ........................................................................................................................................................................................ 54
9. 工作模式 ........................................................................................................................................................................................ 55
9.1 Startup .......................................................................................................................................................................................... 55
9.2 校准 ................................................................................................................................................................................................ 55
9.2.1. 指定频段的镜像校准 ..................................................................................................................................................................... 55
9.3 Sleep 模式 ..................................................................................................................................................................................... 56
9.4 STDBY 模式 ................................................................................................................................................................................... 56
9.5 FS 模式 ........................................................................................................................................................................................... 57
9.6 RX 模式 .......................................................................................................................................................................................... 57
9.7 TX 模式 .......................................................................................................................................................................................... 58
9.7.1. PA 启动/上升时间 .......................................................................................................................................................................... 58
9.8 激活模式的切换时间 ..................................................................................................................................................................... 58
9.9 芯片电路模式图形说明 ................................................................................................................................................................. 59
10. 主机控制接口................................................................................................................................................................................. 60
10.1 命令结构 ........................................................................................................................................................................................ 60
10.2 交互终止 ........................................................................................................................................................................................ 60
11. 命令列表 ........................................................................................................................................................................................ 61
11.1 工作模式命令................................................................................................................................................................................. 61
11.2 寄存器和缓存访问命令 ................................................................................................................................................................. 62
11.3 DIO 和 IRQ 控制 ........................................................................................................................................................................... 62
11.4 射频、调制和数据包命令 ............................................................................................................................................................. 62
11.5 状态命令 ........................................................................................................................................................................................ 63
12. 寄存器映射 .................................................................................................................................................................................... 64
12.1 寄存器列表 .................................................................................................................................................................................... 64
13. 命令接口 ........................................................................................................................................................................................ 66
13.1 工作模式配置函数 ......................................................................................................................................................................... 66
SX1261/2
无线 & 传感产品 数据手册
2018.06 译。对应英文版（V1.1_2017.12） 5
13.1.1. SetSleep ..................................................................................................................................................................................... 66
13.1.2. SetStandby ................................................................................................................................................................................. 67
13.1.3. SetFs ......................................................................................................................................................................................... 67
13.1.4. SetTx .......................................................................................................................................................................................... 67
13.1.5. SetRx .......................................................................................................................................................................................... 68
13.1.6. StopTimerOnPreamble .............................................................................................................................................................. 69
13.1.7. SetRxDutyCycle .......................................................................................................................................................................... 70
13.1.8. SetCAD ....................................................................................................................................................................................... 72
13.1.9. SetTxContinuousWave ............................................................................................................................................................... 72
13.1.10. SetTxInfinitePreamble ............................................................................................................................................................... 73
13.1.11. SetRegulatorMode ..................................................................................................................................................................... 73
13.1.12. Calibrate .................................................................................................................................................................................... 73
13.1.13. CalibrateImage........................................................................................................................................................................... 74
13.1.14. SetPaConfig................................................................................................................................................................................ 75
13.1.15. SetRxTxFallbackMode ................................................................................................................................................................ 76
13.2 寄存器和缓存区访问 ..................................................................................................................................................................... 77
13.2.1. WriteRegister 函数 .................................................................................................................................................................... 77
13.2.2. ReadRegister 函数 ..................................................................................................................................................................... 77
13.2.3. WriteBuffer 函数 ....................................................................................................................................................................... 77
13.2.4. ReadBuffer 函数 ........................................................................................................................................................................ 78
13.3 DIO 和 IRQ 控制函数 ................................................................................................................................................................... 78
13.3.1. SetDioIrqParams ........................................................................................................................................................................ 78
13.3.2. IrqMask ...................................................................................................................................................................................... 78
13.3.3. GetIrqStatus ............................................................................................................................................................................... 79
13.3.4. ClearIrqStatus ............................................................................................................................................................................ 80
13.3.5. SetDIO2AsRfSwitchCtrl .............................................................................................................................................................. 80
13.3.6. SetDIO3AsTCXOCtrl ................................................................................................................................................................... 80
13.4 射频调制和包相关函数 ................................................................................................................................................................. 82
13.4.1. SetRfFrequency .......................................................................................................................................................................... 82
13.4.2. SetPacketType ........................................................................................................................................................................... 82
13.4.3. GetPacketType ........................................................................................................................................................................... 83
13.4.4. SetTxParams .............................................................................................................................................................................. 83
13.4.5. SetModulationParams ............................................................................................................................................................... 84
13.4.6. SetPacketParams ....................................................................................................................................................................... 87
13.4.7. SetCadParams ............................................................................................................................................................................ 91
13.4.8. SetBufferBaseAddress ............................................................................................................................................................... 93
13.4.9. SetLoRaSymbNumTimeout ........................................................................................................................................................ 93
13.5 通信状态信息................................................................................................................................................................................. 94
13.5.1. GetStatus ................................................................................................................................................................................... 94
13.5.2. GetRxBufferStatus ..................................................................................................................................................................... 95
13.5.3. GetPacketStatus ........................................................................................................................................................................ 95
13.5.4. GetRssiInst ................................................................................................................................................................................. 96
13.5.5. GetStats ..................................................................................................................................................................................... 96
13.5.6. ResetStats .................................................................................................................................................................................. 96
13.6 其它 ................................................................................................................................................................................................ 97
13.6.1. GetDeviceErrors ......................................................................................................................................................................... 97
13.6.2. ClearDeviceErrors ...................................................................................................................................................................... 97
