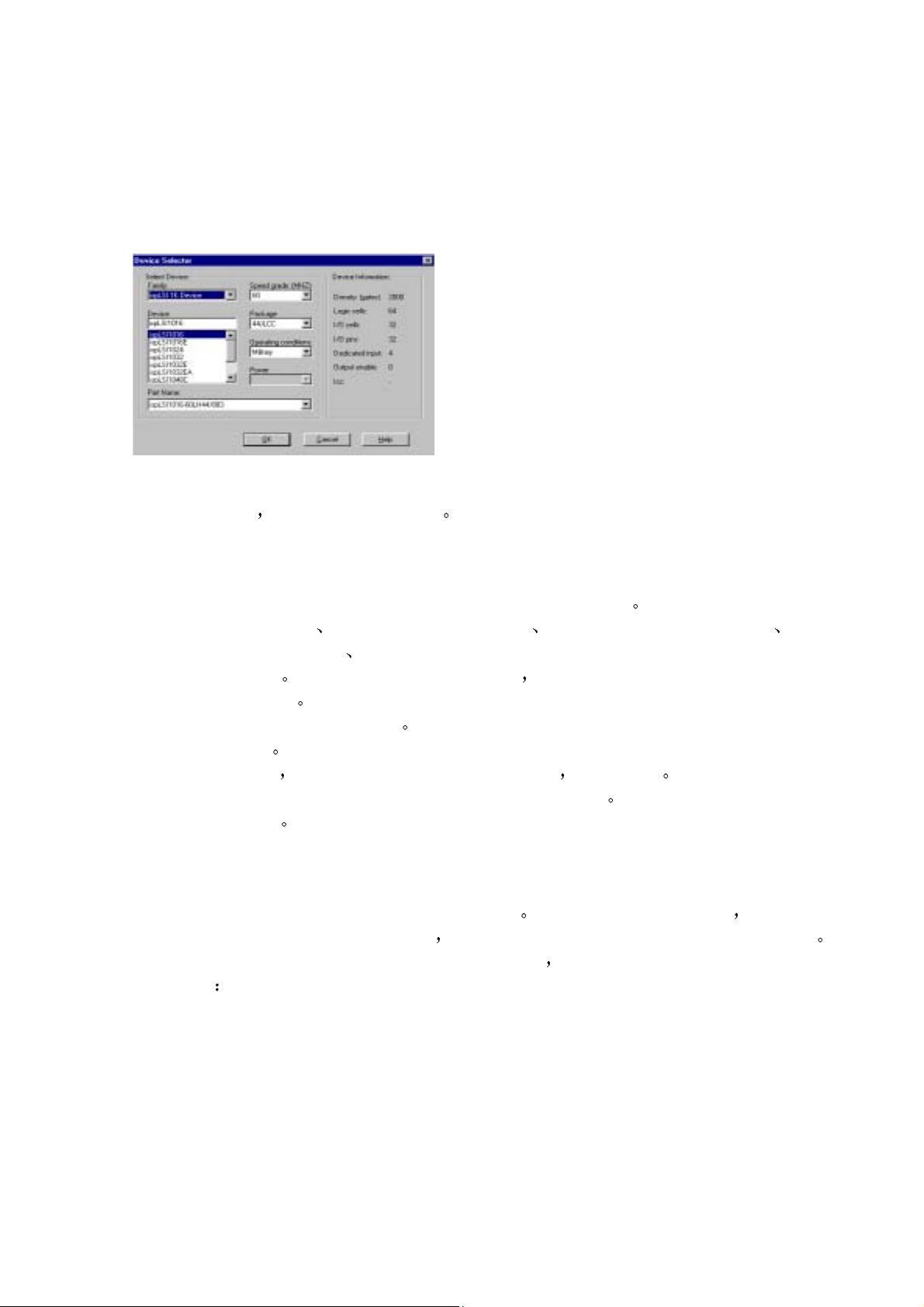

D. 揿 OK 按 钮 选 择 这 个 器 件
V. 在 设 计 中 增 加 源 文 件
一 个 设 计 项 目 由 一 个 或 多 个 源 文 件 组 成 这 些 源 文 件 可 以
是 原 理 图 文 件 (*.sch) ABEL HDL 文 件(*.abl) VHDL 设 计 文 件(*.vhd)
Verilog HDL 设 计 文 件(*.v) 测 试 向 量 文 件 (*.abv) 或 者 是 文 字 文 件
(*.doc, *.wri, *.txt) 在 以 下 操 作 步 骤 中 你 要 在 设 计 项 目 中 添 加 一
张 空 白 的 原 理 图 纸
A. 从 菜 单 上 选 择 Source 项
B. 选 择 New...
C. 在 对 话 框 中 选 择 Schematic ( 原 理 图) 并 按 OK
D. 选 择 路 径: c:＼ user 并 输 入 文 件 名 demo.sch
E. 确 认 后 揿 OK
VI. 原 理 图 输 入
你 现 在 应 该 进 入 原 理 图 编 辑 器 在 下 面 的 步 骤 中 你 将 要
在 原 理 图 中 画 上 几 个 元 件 符 号 并 用 引 线 将 它 们 相 互 连 接 起 来
A. 从 菜 单 栏 选 择 Add , 然 后 选 择 Symbol 你 会 看 到 如 下 图 所 示 的
对 话 框
