网络实验报告
题 目 RIP 协议的 OPNET 仿真分析
实验要求：
RIP 协议的 OPNET 仿真分析
实验环境： OPNET
内容：
(1) 了解 RIP 路由协议的距离向量算法；
(2) 熟悉仿真工具 OPNET 的使用；
(3) 给出一个网络拓扑，用 OPNET 仿真实现距离向量算法，运行后输出其各
个节点的路由表
实验目的：
1、 熟悉仿真工具 OPNET 的使用，并能用软件实现网络拓扑结构以及
实现距离向量算法。
2、 学会配置和分析路由信息协议即 RIP 协议模型的性能
RIP 路由的基本原理：
RIP 路由协议是一种基于 Bellman-ford 的距离向量算法的内部网关路由协议。
它实际上是工作在相邻路由器之间的，运行该协议的邻居路由器通过互相学习
和交换路由信息的距离向量，得知网络的连接情况，从而实现各网络之间的连
通。
Bellman-ford 算法是一种典型的点到多点的路由算法，即寻找网络中一个节
点到其它所有节点的路由。在一个网络图中，公式 D(i,j)表示节点 i、j 之间的最
佳度量；d(i,j)表示节点 i、j 之间的度量，若节点直接相连时，d(i,j)表示其连接

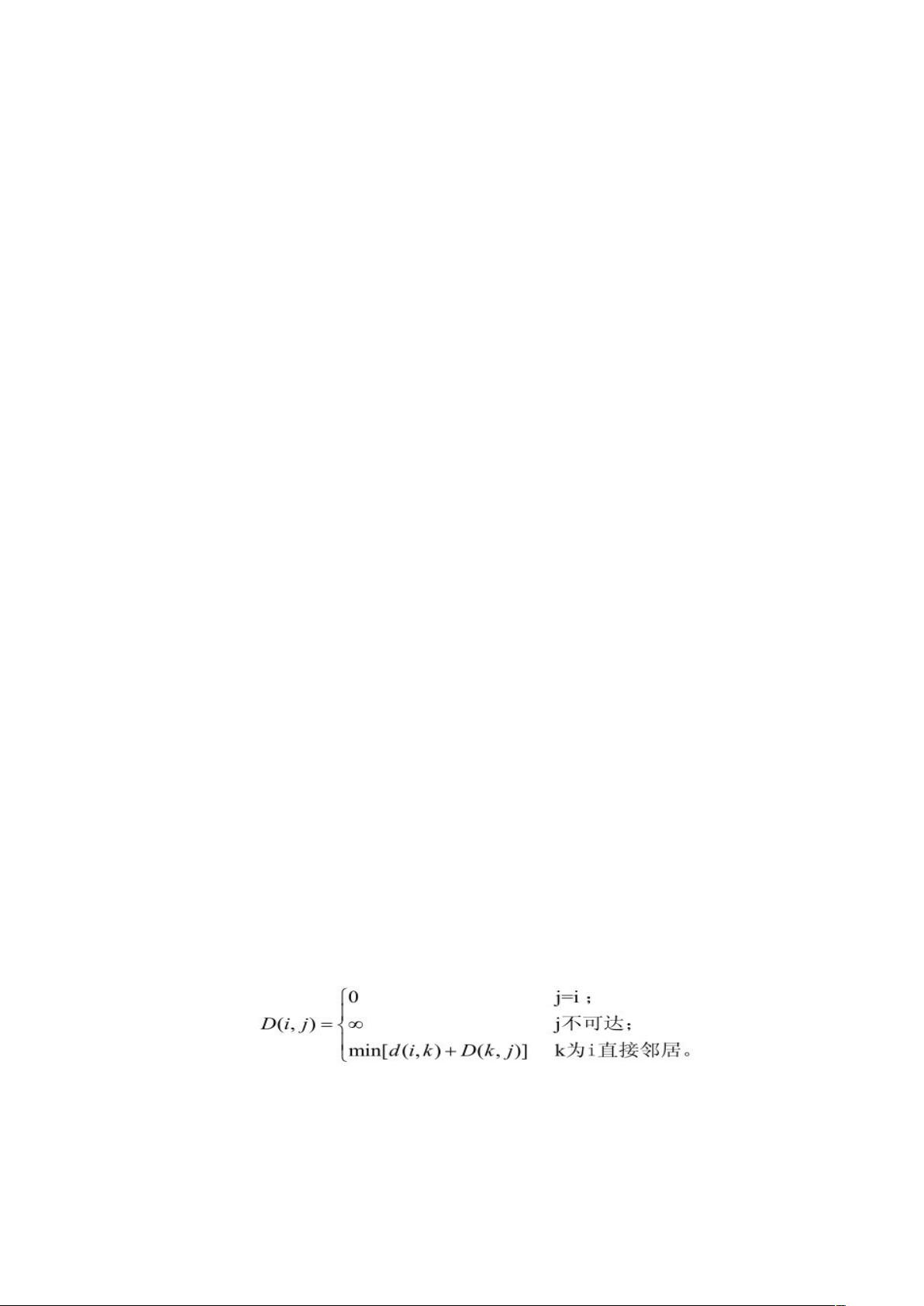

成本；否则，d(i,j)表示无穷大。因此，最佳度量的计算公式为：
节点 i 从相邻 k 收到 k 到 j 的度量 D(k,j)，将 D(k,j）加上 i 到 k 的度量
d(i,k)，i 比较从所有实体得到的数值，取最小数，即 i 到 j 的最佳度量，且对应
的 k 为路由的下一跳实体。以此类推，实体 k 将用同样的方法获得到 j 的下一
跳实体。RIP 协议的工作原理：
