该文档详解的解析了NAND Flash的编程细节，从NAND Flash 的datasheet分析，包括硬件工作原来、操作时序讲解，到最后NAND Flash读写函数的实现，都是本人在实践中的学习和总结，与大家分享，希望能够提供一些帮助。

资源详情

资源评论

资源推荐

目录 .............................................................................................................................................................. 1

NANDFLASH

编程开发指南 ..................................................................................................................... 2

1. NANDFLASH 硬件接口............................................................................................................................2

2. NANDFLASH 地址序列............................................................................................................................4

3. NANDFLASH 命令字操作........................................................................................................................5

4. NANDFLASH 控制器................................................................................................................................6

5. NANDFLASH 读函数................................................................................................................................8

6. NANDFLASH 写函数..............................................................................................................................12

auther： Andrew Yau

email： 64879927@qq.com

date: 2012-11-4

NANDFLASH 编程开发指南

1. NANDFLASH 硬件接口

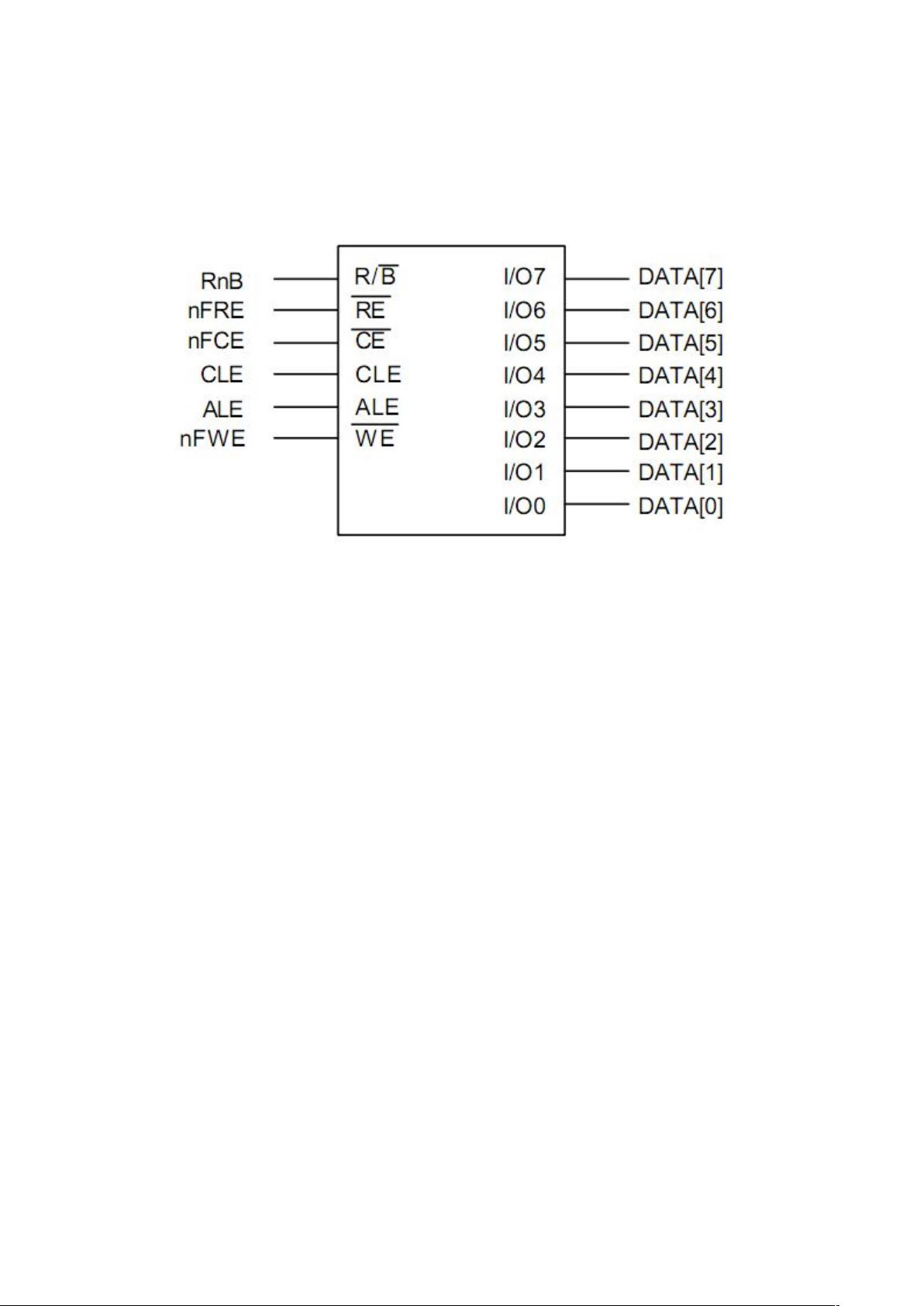

图 1：8bit NANDFLASH 硬件接口

① 引脚对应功能如下：

I/O0 ~ I/O7：用于输入地址/数据/命令，输出数据

CLE：Command Latch Enable，命令锁存使能，在输入命令之前，要先在

模式寄存器中，设置 CLE 使能

'ALE：Address Latch Enable，地址锁存使能，在输入地址之前，要先在

模式寄存器中，设置 ALE 使能

CE#：Chip Enable，芯片使能，在操作 Nand Flash 之前，要先选中此芯片，

才能操作

RE#：Read Enable，读使能，在读取数据之前，要先使 CE＃有效。

WE#：Write Enable，写使能,在写取数据之前，要先使 WE＃有效。

R/B#:Ready/Busy Output,就绪/忙,主要用于在发送完编程/擦除命令后,检测

这些操作是否完成,忙,表示编程/擦除操作仍在进行中,就绪表示操作完成.

Vcc：Power，电源

Vss：Ground，接地

②ALE 与 CLE

在 NANDFLASH 引脚中，8 个 I/O 引脚是复用的，即用来发送地址、发

送命令、发送数据。为了区分到底传入的是地址、命令还是数据，需要 ALE

和 CLE 引脚信号的配合。所以，先要用发一个 CLE（或 ALE）命令，告诉

nand Flash 的控制器一声，我下面要传的是命令（或地址），这样，里面才能

根据传入的内容，进行对应的动作。

③I/O 复用的好处

A．减少外围引脚：相对于并口(Parellel)的 Nor Flash 的 48 或 52 个引脚来

说，的确是大大减小了引脚数目，这样封装后的芯片体积，就小很多。现在

芯片在向体积更小，功能更强，功耗更低发展，减小芯片体积，就是很大的

优势。同时，减少芯片接口，也意味着使用此芯片的相关的外围电路会更简

化，避免了繁琐的硬件连线。

B．提高系统的可扩展性，因为没有像其他设备一样用物理大小对应的完

全数目的 addr 引脚，在芯片内部换了芯片的大小等的改动，对于用全部的地

址 addr 的引脚，那么就会引起这些引脚数目的增加，比如容量扩大一倍，地

址空间/寻址空间扩大一倍，所以，地址线数目/addr 引脚数目，就要多加一个，

而对于统一用 8 个 I/O 的引脚的 Nand Flash，由于对外提供的都是统一的 8 个

引脚，内部的芯片大小的变化或者其他的变化，对于外部使用者(比如编写

nand flash 驱动的人)来说，不需要关心，只是保证新的芯片，还是遵循同样的

接口，同样的时序，同样的命令，就可以了。这样就提高了系统的扩展性。

2. NANDFLASH 地址序列

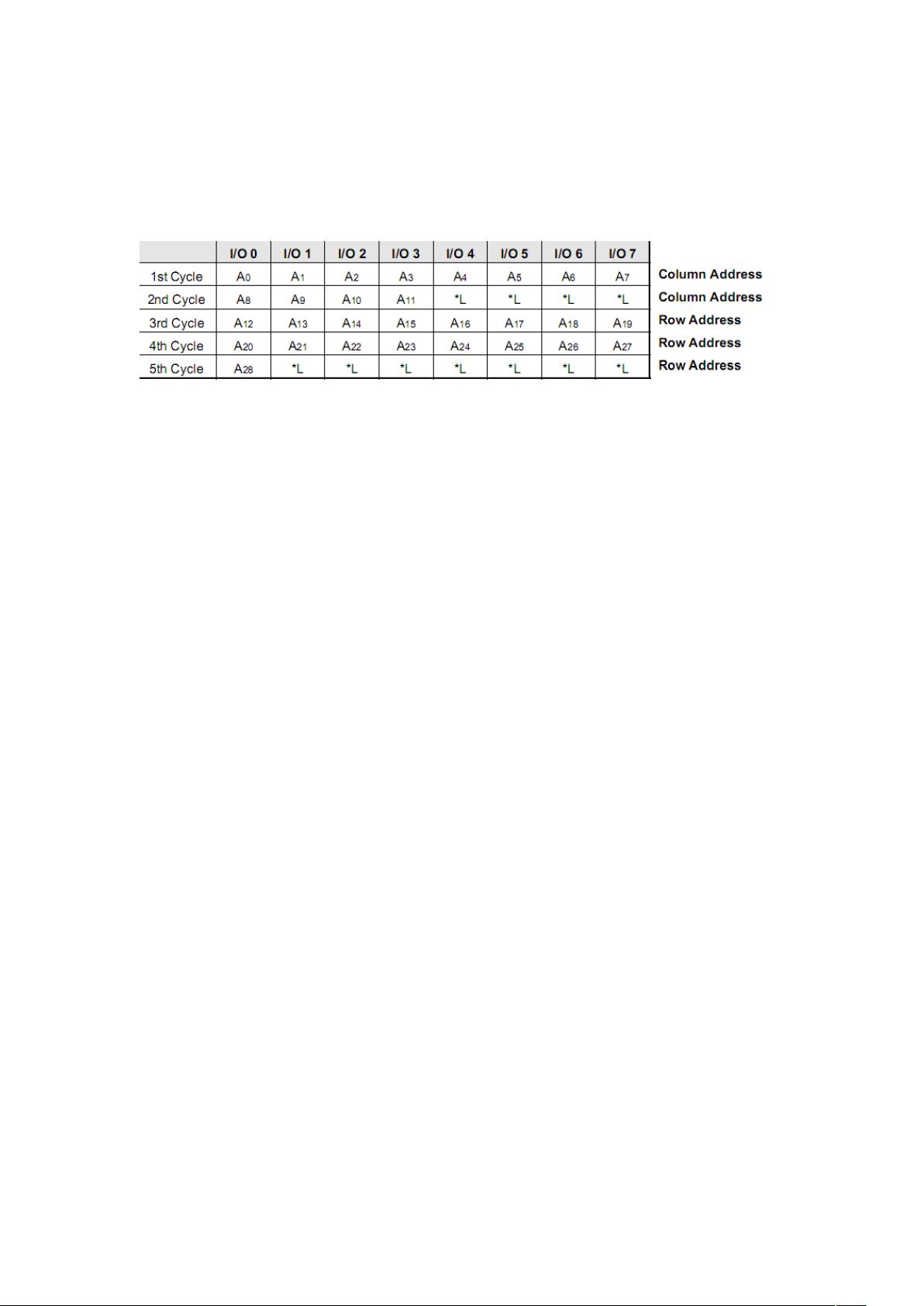

图 2：K9F2G08U0A 型号的 NANDFLASH 地址序列

这里以我开发板上使用的 K9F2G08U0A 型号的 NANDFLASH 为例。该

NANDFLASH 有 2K 个块，每个块有 64 个页，每个页包括 2KB 的数据区和

64B 的 oob 区。

在进行 NANDFLASH 的操作之前，首先要明白我们访问 NANDFLASH

的时候是，数据怎么寻址。

在 NANDFLASH 中，数据、命令和地址都是通过 I/O 引脚的复用进行传

输的，而且对于不同页大小的 NANDFLASH，地址的有效位宽也不同。而且

不同的 NANDFLASH 对于地址的处理也会有一些差异。对于页大小为 2K 的

NANDFLASH，访问一个页内的数据，地址宽度要 11bit，在我的开发板上使

用的 K9F2G08U0A 型号的 NANDFLASH 中，页内的地址位宽用了 12bit，可

以寻址 2KB 的数据区以及 64B 的 spare 区域。在上图中看到，所谓的列地址，

就是要访问数据在页内的地址，分为两个周期，第一个周期先传入前 8bit，

第二个周期传入后 4bit，其中第二周期的地址后 4bit 为 0。所谓的行地址，就

是我们所要操作的页的地址。

例如我们要读取第 10 个块中（块号从 0 记起），第 5 页中的第 1000 个字

节的数据，具体的地址计算方法为：

Addr = 块号*块大小 + 页号*页大小 + 页内地址

Addr = 10*128K + 5*2K + 1000 = 1321960 = 0x142BE8。将 0x142BE8 分解为 2

进制形式

（14）（2B）（E8）

0x142BE8 = 00010100 00101011 11101000

在第一个周期时，将（E8）11101000 传入 NANDFLASH 的 I/O 引脚中。

在第二个周期时，将（2B）的前四位传入 IO0~IO3，IO4~IO7 引脚为低，

即 00001011。
