USB2.0各接口定义及封装说明

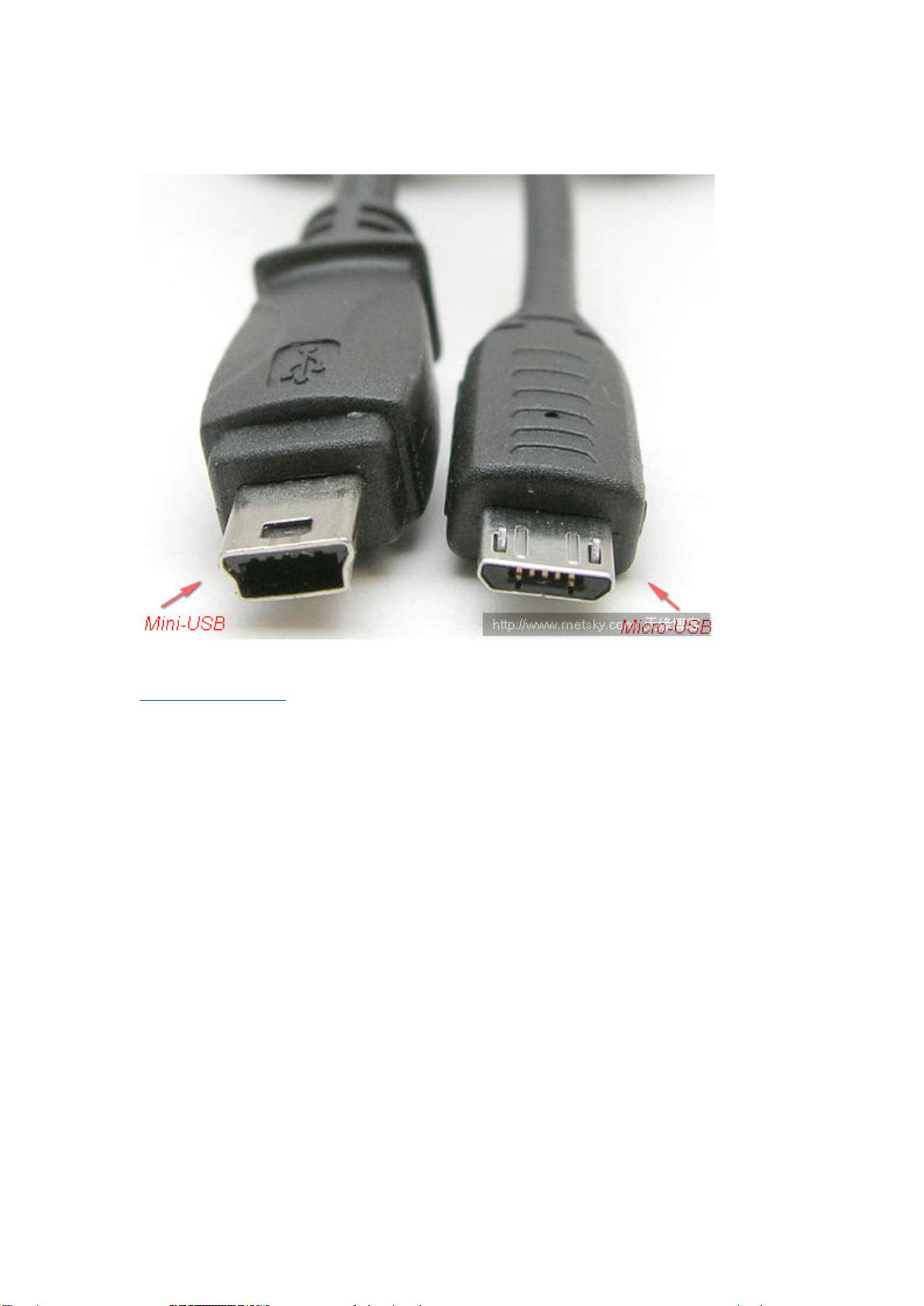

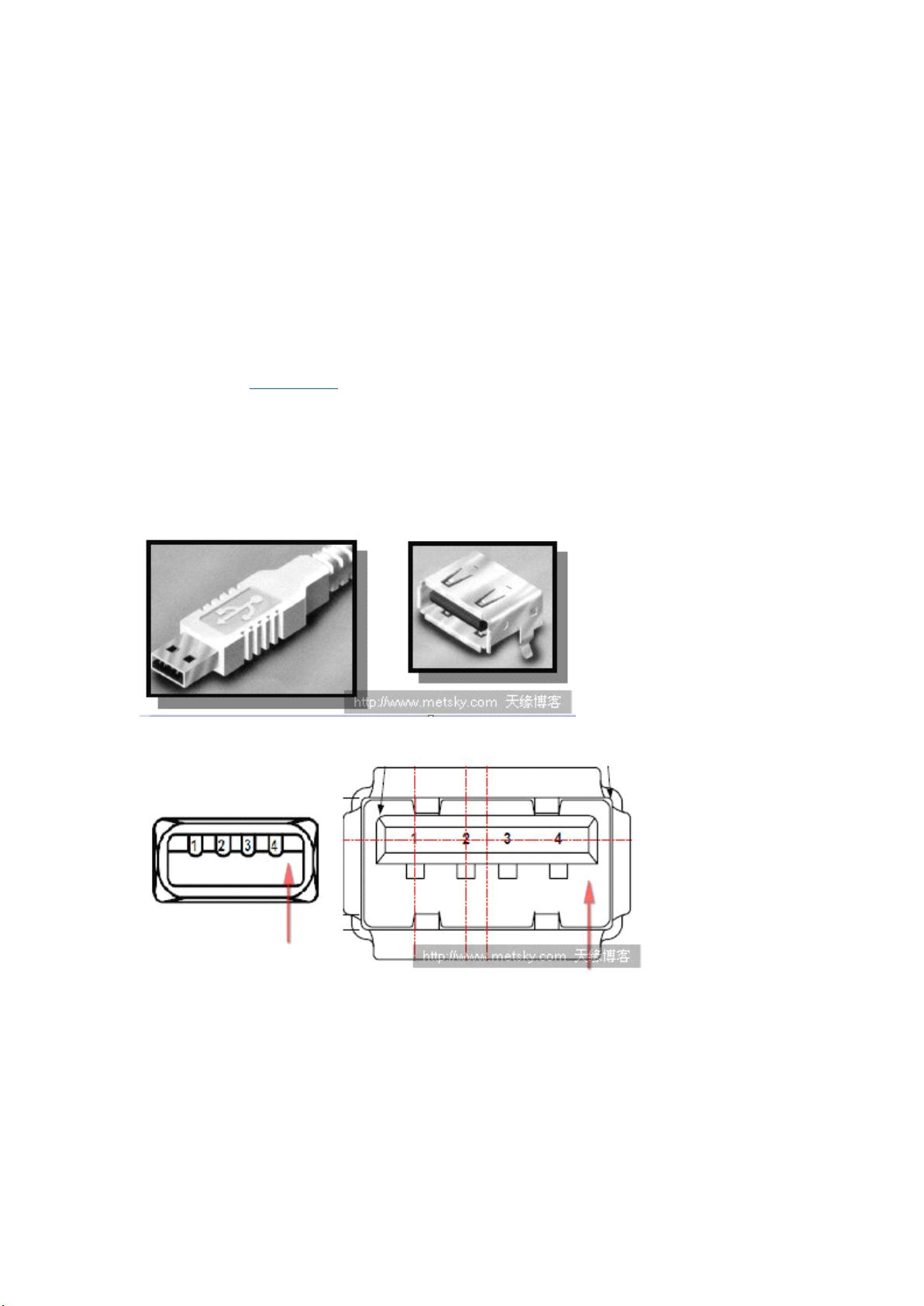

USB2.0各接口定义及封装说明 USB 全称 Universal SerialBus（通用串行总线），目前 USB2.0 接口分为四种类型 A 型、B 型、Mini 型还有后来补充的 Micro 型接口，每种接口都分插头和插座两个部分，Micro 还有比较特殊的 AB 兼容型， 本文简要介绍这四类插头和插座的实物及结构尺寸图，如果是做设计用途，还需要参考官方最新补充或修 正说明，尽管 USB 3.0 性能非常卓越，但由于 USB 3.0 规范变化较大，真正应用起来还需假以时日，不 管怎样，都已经把火线逼到末路，苹果公司极其郁闷但也爱莫能助。 注意： 1、本文封装尺寸来源，USB 2.0 Specification Engineering Change Notice（Date:10/20/2000） 2、本文图片来源 USB 官方协议文档，由于 USB 3.0 在接口和线缆规范上变化较大，后面专门介绍。 3、本文未带插头封装尺寸，插头尺寸请参加官方文档 ecn1-usb20-miniB-revd.pdf，下个版本 USB3.0 在接口和封装上都有很大变化，本文属于 USB2.0 协议内容，如果是 USB3.0 设备，似乎只有 A 型头才 能插到 2.0 插座中 Receptacle
