VISION

康耐视华东地区铂金代理商

苏州德创测控科技有限公司

公司网址：www.dcck.com.cn

TEL:+86-0512-666 58 369

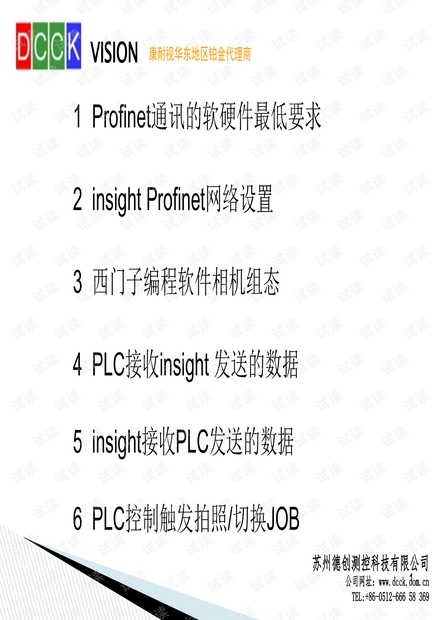

1 Profinet通讯的软硬件最低要求

2 insight Profinet网络设置

3 西门子编程软件相机组态

4 PLC接收insight 发送的数据

5 insight接收PLC发送的数据

6 PLC控制触发拍照/切换JOB

VISION

康耐视华东地区铂金代理商

苏州德创测控科技有限公司

公司网址：www.dcck.com.cn

TEL:+86-0512-666 58 369

一，insight与PLC profinet通讯系统

软硬件要求： 1),在视觉系统上运行的固件版本3.40.00或更

高 2),西门子S7-300，S7-400，S7-1200系列PLC有Profinet选

项 3),西门子STEP 7编程软件，版本5.3 SP3或更新4),西门子博

途编程软件。

PLC

PLC编程软件

Insight提供的GSD文件

Insight 相机

图一

VISION

康耐视华东地区铂金代理商

苏州德创测控科技有限公司

公司网址：www.dcck.com.cn

TEL:+86-0512-666 58 369

二,insight 浏览器网络设置

第一步，打开

insight浏览器-

传感器-网络设

置

图二

VISION

康耐视华东地区铂金代理商

苏州德创测控科技有限公司

公司网址：www.dcck.com.cn

TEL:+86-0512-666 58 369

第二步，点击网络设置会弹出如下图三的设置框

PLC端的设备IP要

输入此相机的IP

PLC端的设备名称要输入此站名，并且

勾选启动项

图三

图四

VISION

康耐视华东地区铂金代理商

苏州德创测控科技有限公司

公司网址：www.dcck.com.cn

TEL:+86-0512-666 58 369

1，PLC先加载GSD文件：特别注意：GSD文件版本与insight浏

览器的版本一致；不同相机要求的insight浏览器版本也不一样。

三,PLC编程软件下相机组态

相机系列最小固件版本

5605/5615 In-Sight version 4.4.1

5100/5110/5100/5111/5100/5112/5100/5113/5100

5114/5100/5115/5100/5116/5604/5614

In-Sight version 4.4.3

5705/5715/5705C In-Sight version 5.1.0

1020/1050/1100/1110/1100C/1400/1410/1400C/

1403/1413/1403C

In-Sight version 4.4.3

1402/1412

In-Sight version 4.6.0

1500 In-Sight version 4.9.1

7010/7020/7050/7200/

7210/7230/7400/7410/7430/7402/7412/7432

In-Sight Version 4.7.1/4.7.3 1

7010C/7200C/7400C/7402C In-Sight Version 4.8.0

1,固件版本4.7.是对应的C-Mount配置镜头的相机;4.7.3是配置M12镜头的相机

表一各系列相机对应固件版本列表
