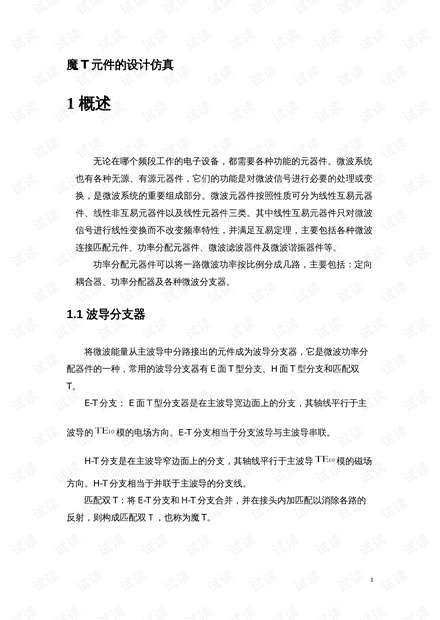

魔 T 元件的设计仿真
1 概述
无论在哪个频段工作的电子设备，都需要各种功能的元器件。微波系统
也有各种无源、有源元器件，它们的功能是对微波信号进行必要的处理或变
换，是微波系统的重要组成部分。微波元器件按照性质可分为线性互易元器
件、线性非互易元器件以及线性元器件三类。其中线性互易元器件只对微波
信号进行线性变换而不改变频率特性，并满足互易定理，主要包括各种微波
连接匹配元件、功率分配元器件、微波滤波器件及微波谐振器件等。
功率分配元器件可以将一路微波功率按比例分成几路，主要包括：定向
耦合器、功率分配器及各种微波分支器。
1.1 波导分支器
将微波能量从主波导中分路接出的元件成为波导分支器，它是微波功率分
配器件的一种，常用的波导分支器有 E 面 T 型分支、H 面 T 型分支和匹配双
T。
E-T 分支： E 面 T 型分支器是在主波导宽边面上的分支，其轴线平行于主
波导的 模的电场方向。E-T 分支相当于分支波导与主波导串联。
H-T 分支是在主波导窄边面上的分支，其轴线平行于主波导 模的磁场
方向。H-T 分支相当于并联于主波导的分支线。
匹配双 T：将 E-T 分支和 H-T 分支合并，并在接头内加匹配以消除各路的
反射，则构成匹配双Ｔ，也称为魔 T。
1
