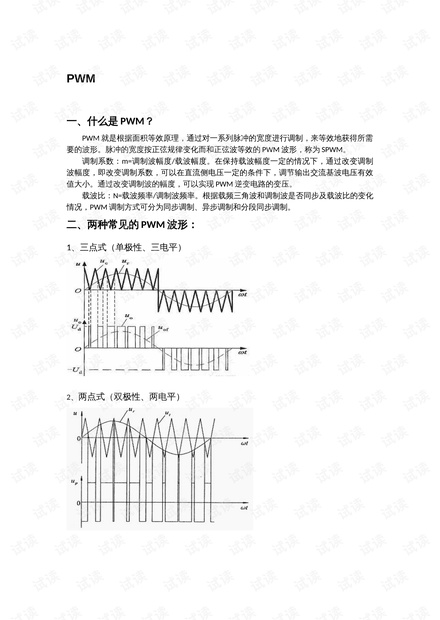

PWM
一、什么是 PWM？
PWM 就是根据面积等效原理，通过对一系列脉冲的宽度进行调制，来等效地获得所需
要的波形。脉冲的宽度按正弦规律变化而和正弦波等效的 PWM 波形，称为 SPWM。
调制系数：m=调制波幅度/载波幅度。在保持载波幅度一定的情况下，通过改变调制
波幅度，即改变调制系数，可以在直流侧电压一定的条件下，调节输出交流基波电压有效
值大小。通过改变调制波的幅度，可以实现 PWM 逆变电路的变压。
载波比：N=载波频率/调制波频率。根据载频三角波和调制波是否同步及载波比的变化
情况，PWM 调制方式可分为同步调制、异步调制和分段同步调制。
二、两种常见的 PWM 波形：
1、三点式（单极性、三电平）
2、两点式（双极性、两电平）
