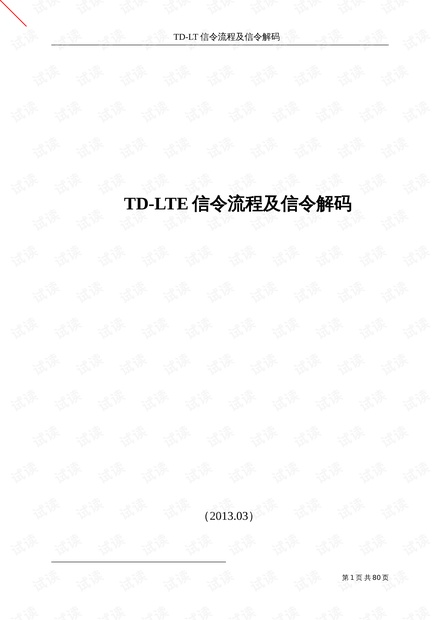

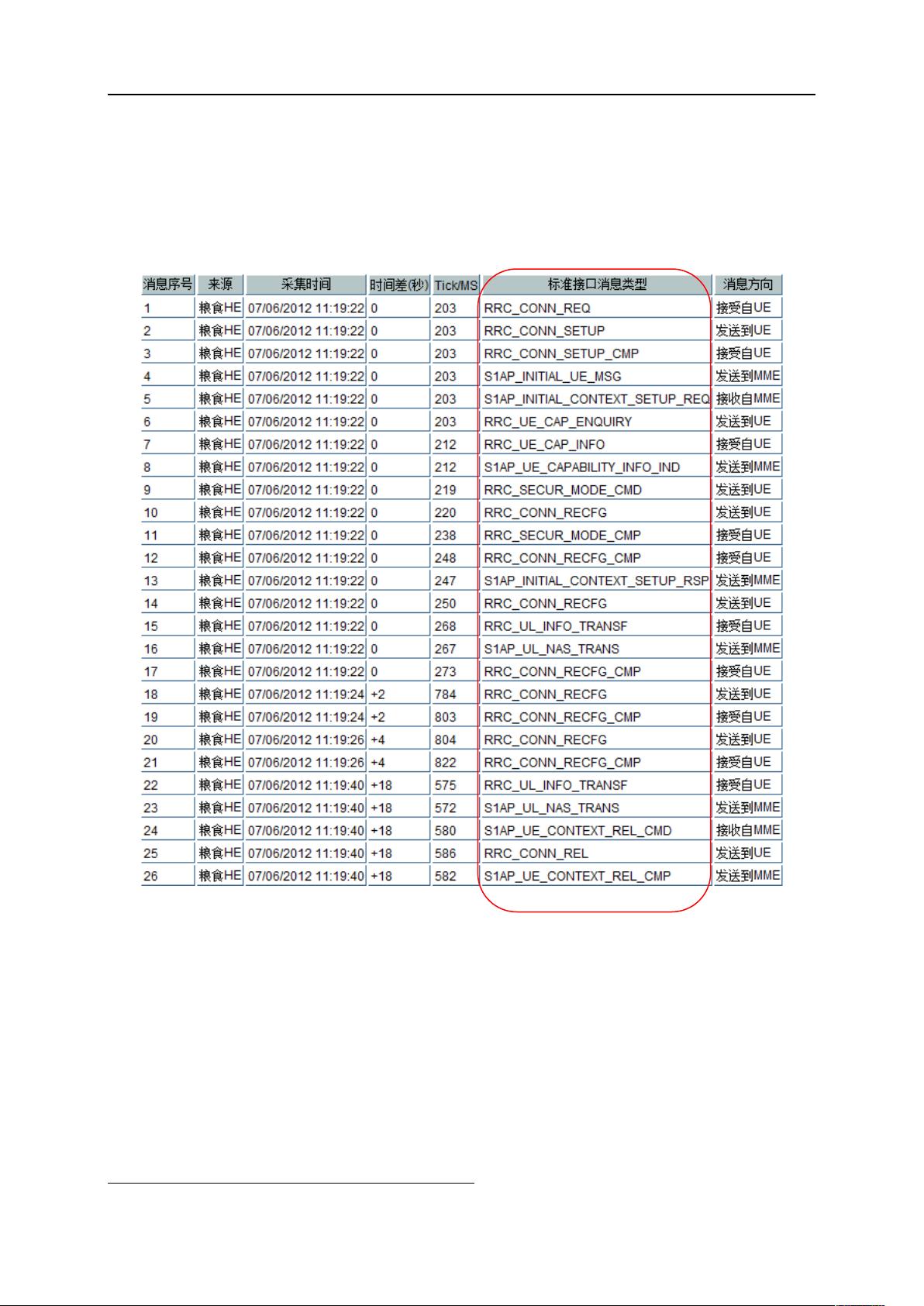

TD-LT 信令流程及信令解码

TD-LTE 信令流程及信令解码

（2013.03）

第 1 页共 80 页

标识上行 PDCP_SN 和 HFN 的接

收状态以及下行 PDCP_SN 和

HFN 的发送状态。

标识上行 PDCP_SN 和 HFN 的接

收状态以及下行 PDCP_SN 和

HFN 的发送状态。

切换后 UE 所在

小区的 ECGI

切换后 UE 所在

小区所属的 TAI

释放原因： radioNetwork = 2 对

应原因 successful-handover

移动控制信息，包括

目标小区的相关信息

专用无线资源配置，包括

SRB1 、SRB2 、DRB 的配

置， MAC 主配置，半静态

配置、传输物理信道配置。

切换安全配置，包括切换

类型和安全算法配置

指出切换类型为 LTE 内切换

MME-UE-S1AP-ID

和 eNB-UE-S1AP-ID

TD-LT 信令流程及信令解码

-RRC-MSG :

|_msg :

|_struUL-CCCH-Message :

|_message :

|_c1 :

|_rrcConnectionRequest :

|_criticalExtensions :

|_rrcConnectionRequest-r8 :

|_ue-Identity :

| |_randomValue : ----'0011000101001001011110110111100011000011'B(31 49 7B 78 C3 ) ----

|_establishmentCause : ---- highPriorityAccess(1)

|_spare : ---- '0'B(00 )

04 53 14 97 b7 8c 32

1.2 RRC Connection Setup

eNB 在下行方向发送 RRCConnectionSetup 消息给 UE，包含建立 SRB1 承载和无线

资源配置信息。该消息携带主要 IE 详细见信令解码。

信令解码如下：

-RRC-MSG :

|_msg :

|_struDL-CCCH-Message :

|_message :

|_c1 :

|_rrcConnectionSetup :

|_rrc-TransactionIdentifier : ---- 0x1(1) ----

|_criticalExtensions :

|_c1 :

|_rrcConnectionSetup-r8 :

|_radioResourceConfigDedicated :

|_srb-ToAddModList :

| |_SRB-ToAddMod :

| |_srb-Identity : ---- 0x1(1) ----

| |_rlc-Config :

| | |_explicitValue :

| | |_am :

| | |_ul-AM-RLC :

| | | |_t-PollRetransmit : ---- ms45(8) ----

| | | |_pollPDU : ---- pInfinity(7) ----

| | | |_pollByte : ---- kBinfinity(14) ----

| | | |_maxRetxThreshold : ---- t32(7) ----

第 3 页共 80 页

UE 初始标识，此处因为

上层没有提供 S-TMSI,

所以为随机值。

建立原因，此处

highPriorityAccess

指的是 AC11~AC15

此处为建立

SRB1

t-PollRetransmit : 发送端发送某个 Poll

的 AMD PDU 后，如果在该定时器超

时后，还没有收到响应，则重新触发

Poll.

pollPDU : 轮询间隔 SDU 数，该参数

给出了一个触发轮询的门限值，发送

了 PollSDU 个 SDU 后触发一次轮询。

此处的 pInfinity 对应为无穷多个

PDU。

pollByte : 触发每个 pollByte 字节的一

个轮询。此处 kBinfinity 对应无穷多个

kByes。

maxRetxThreshol ：限制一个 AMD

PDU 的重传次数，当等于该值是，将

向高层上报不可恢复的错误。t32 对应

32 次重传输。

标识上行 PDCP_SN 和 HFN 的接

收状态以及下行 PDCP_SN 和

HFN 的发送状态。

标识上行 PDCP_SN 和 HFN 的接

收状态以及下行 PDCP_SN 和

HFN 的发送状态。

切换后 UE 所在

小区的 ECGI

切换后 UE 所在

小区所属的 TAI

释放原因： radioNetwork = 2 对

应原因 successful-handover

移动控制信息，包括

目标小区的相关信息

专用无线资源配置，包括

SRB1 、SRB2 、DRB 的配

置， MAC 主配置，半静态

配置、传输物理信道配置。

切换安全配置，包括切换

类型和安全算法配置

指出切换类型为 LTE 内切换

MME-UE-S1AP-ID

和 eNB-UE-S1AP-ID

SRB1 上下行采用

AM RLC 模式

TD-LT 信令流程及信令解码

| | |_dl-AM-RLC :

| | |_t-Reordering : ---- ms35(7) ----

| | |_t-StatusProhibit : ---- ms0(0) ----

| |_logicalChannelConfig :

| |_explicitValue :

| |_ul-SpecificParameters :

| |_priority : ---- 0x1(1) ----

| |_prioritisedBitRate : ---- infinity(7) ----

| |_bucketSizeDuration : ---- ms300(3) ----

| |_logicalChannelGroup : ---- 0x0(0) ----

|_mac-MainConfig :

| |_explicitValue :

| |_ul-SCH-Config :

| | |_maxHARQ-Tx : ---- n5(4) ----

| | |_periodicBSR-Timer : ---- infinity(14) ----

| | |_retxBSR-Timer : ---- sf2560(3) ----

| | |_ttiBundling : ---- FALSE(0) ----

| |_drx-Config :

| | |_release : ---- (0)

| |_timeAlignmentTimerDedicated : ---- sf1920(3) ----

| |_phr-Config :

| | |_setup :

| | |_periodicPHR-Timer : ---- sf1000(6) ----

| | |_prohibitPHR-Timer : ---- sf100(4) ----

| | |_dl-PathlossChange : ---- dB3(1) ----

| |_mac-MainConfig-v1020 : ---- (0) ----

|_sps-Config : ---- (0) ----

|_physicalConfigDedicated :

|_pdsch-ConfigDedicated :

| |_p-a : ---- dB-3(2) ----

|_pucch-ConfigDedicated :

| |_ackNackRepetition :

| | |_release : ---- (0)

| |_tdd-AckNackFeedbackMode : ---- bundling(0) ----

|_pusch-ConfigDedicated :

| |_betaOffset-ACK-Index : ---- 0x9(9) ----

| |_betaOffset-RI-Index : ---- 0x5(5) ----

| |_betaOffset-CQI-Index : ---- 0xc(12) ----

|_uplinkPowerControlDedicated :

| |_p0-UE-PUSCH : ---- 0x0(0) ----

| |_deltaMCS-Enabled : ---- en0(0) ----

| |_accumulationEnabled : ---- TRUE(1) ----

| |_p0-UE-PUCCH : ---- 0x0(0) ----

第 4 页共 80 页

参数 P

，

是由高层提供

的 UE 专用参数

表示使用的其中一种

TDD ACK/NACK 反馈模

式。 bundling 或

multiplexing 。对于TDD

配置 5 ， e-UTRAN 总是

将该域配置为 bundling 。

标识上行 PDCP_SN 和 HFN 的接

收状态以及下行 PDCP_SN 和

HFN 的发送状态。

标识上行 PDCP_SN 和 HFN 的接

收状态以及下行 PDCP_SN 和

HFN 的发送状态。

切换后 UE 所在

小区的 ECGI

切换后 UE 所在

小区所属的 TAI

功率余量报告定时器：当 UE 有传输新数据的

上行资源， prohibitPHR-Timer 超时或者已经

超时且在上次传输功率余量报告之后，路径

损耗的变化值大于 dl-PathlossChange dB 。触发

功率余量报告（ PHR ）； periodicPHR-Timer

超时，触发功率余量报告。

dl-PathlossChange ： PHR 报告的下行路径损

耗变化

释放原因： radioNetwork = 2 对

应原因 successful-handover

移动控制信息，包括

目标小区的相关信息

专用无线资源配置，包括

SRB1 、SRB2 、DRB 的配

置， MAC 主配置，半静态

配置、传输物理信道配置。

切换安全配置，包括切换

类型和安全算法配置

指出切换类型为 LTE 内切换

MME-UE-S1AP-ID

和 eNB-UE-S1AP-ID

ackNackRepetition :ACK/NACK 重复，此

处“ release” 为清除此配置以及停止使用相关

资源。若设置为“setup” ，采用相应的接收配置

以及开始使用相关的资源。

t-Reordering ：重排序定时

器，用于触发 RESET PDU 的

重传，此处 ms35 表示 35ms 。

t-StatusProhibit ：状态 PDU

禁止发送定时器。ms0 表示

0ms 。

Priorit: 表示逻辑信道的优先级。Priority 数值

越大，优先级越低。

PrioritisedBitRate:Prioritized Bit Rate for logical

channel prioritization 。单位kBps 。Infinity 仅仅

适用于 SRB1 和 SRB2.

bucketSizeDuration:Bucket Size Duration for

logical channel prioritization.

maxHARQ-Tx ： UL HARQ 的传输最大数目。

BSR 报告定时器：用子帧表示， sf2560 表示

2560 个子帧。如果retxBSR-Timer 超时并且 UE

在逻辑信道组中任意一个逻辑信道有可传数

据，则触发缓存状态报告。而这样的BSR 称

为常规 BSR ；如果 periodicBSR-Timer 超时，

则触发缓存状态报告。而这样的BSR 称为周

期 BSR 。

ttiBundling ： TURE 表示 TTI 捆绑有效。

TTI 捆绑只对 FDD 有效，对 TDD 仅仅适用

于配置为 0 ， 1 以及 6 的情况。

用于控制 UE 处在上行时钟同

步的时间长度。

TD-LT 信令流程及信令解码

| |_pSRS-Offset : ---- 0x5(5) ----

| |_filterCoefficient : ---- fc6(6) ----

|_tpc-PDCCH-ConfigPUCCH :

| |_release : ---- (0)

|_tpc-PDCCH-ConfigPUSCH :

| |_release : ---- (0)

|_cqi-ReportConfig :

| |_cqi-ReportModeAperiodic : ---- rm30(3) ----

| |_nomPDSCH-RS-EPRE-Offset : ---- 0x0(0) ----

| |_cqi-ReportPeriodic :

| |_setup :

| |_cqi-PUCCH-ResourceIndex : ---- 0x0(0) ----

| |_cqi-pmi-ConfigIndex : ---- 0x12(18) ----

| |_cqi-FormatIndicatorPeriodic :

| | |_widebandCQI : ---- (0)

| |_simultaneousAckNackAndCQI : ---- FALSE(0) ----

|_soundingRS-UL-ConfigDedicated :

| |_setup :

| |_srs-Bandwidth : ---- bw2(2) ----

| |_srs-HoppingBandwidth : ---- hbw0(0) ----

| |_freqDomainPosition : ---- 0x0(0) ----

| |_duration : ---- TRUE(1) ----

| |_srs-ConfigIndex : ---- 0xa(10) ----

| |_transmissionComb : ---- 0x0(0) ----

| |_cyclicShift : ---- cs0(0) ----

|_antennaInfo :

| |_explicitValue :

| |_transmissionMode : ---- tm2(1) ----

| |_ue-TransmitAntennaSelection :

| |_release : ---- (0) ----

|_schedulingRequestConfig :

|_setup :

|_sr-PUCCH-ResourceIndex : ---- 0x0(0) ----

|_sr-ConfigIndex : ---- 0x3(3) ----

|_dsr-TransMax : ---- n64(4) ----

03 68 13 98 08 fd ce 01 83 b1 fa 73 1f 44 0a 03

00 1f fa 92 b9 86 14 c6 cc 00 01 23 00 81 40 14

00 01 c0

1.3 RRC Connection Setup Complete

UE 完成 SRB1 承载和无线资源的配置，向 eNB 发送 RRC Connection Setup

Complete 消息，包含 NAS 层 Attach Request 信息。携带主要 IE 有：

第 5 页共 80 页

UE 传输天线选择， Setup 或

release 。Setup 表示开环或者

闭环。

CQI 报告模式，值

rm30 对应模式 3-0

参数 Simultaneous-AN-and-CQI ， FALSE 表示

ACK/NACK 和 CQI 不能同时传输

PUCCH CQI 反馈类

型，取决于传输模

式

CQI/PMI 上报的周期 N

（子帧）和偏移值 N

OFFSET,CQIR

的配置序号 I

CQI/PMI

。

参考 TS 36.213 【tables 7.2.2-1A 】

标识上行 PDCP_SN 和 HFN 的接

收状态以及下行 PDCP_SN 和

HFN 的发送状态。

标识上行 PDCP_SN 和 HFN 的接

收状态以及下行 PDCP_SN 和

HFN 的发送状态。

调度请求配置信息：

sr-PUCCH-ResourceIndex ： sr-PUCCH

资源索引

sr-ConfigIndex ： SR 配置索引参数 I

dsr-TransMax ： SR 传输最大次数，当

超过最大次数时，通知 RRC 释放

PUCCH/SRS ，发起一次随机接入过

程。

切换后 UE 所在

小区的 ECGI

切换后 UE 所在

小区所属的 TAI

标识 UE 所使用的传输模式，

tm2 对应传输模式 2

释放原因： radioNetwork = 2 对

应原因 successful-handover

移动控制信息，包括

目标小区的相关信息

专用无线资源配置，包括

SRB1 、SRB2 、DRB 的配

置， MAC 主配置，半静态

配置、传输物理信道配置。

切换安全配置，包括切换

类型和安全算法配置

指出切换类型为 LTE 内切换

MME-UE-S1AP-ID

和 eNB-UE-S1AP-ID
