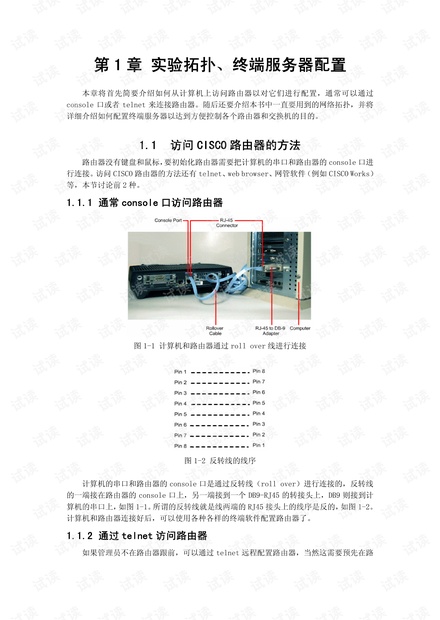

第 1 章 实验拓扑、终端服务器配置
本章将首先简要介绍如何从计算机上访问路由器以对它们进行配置，通常可以通过

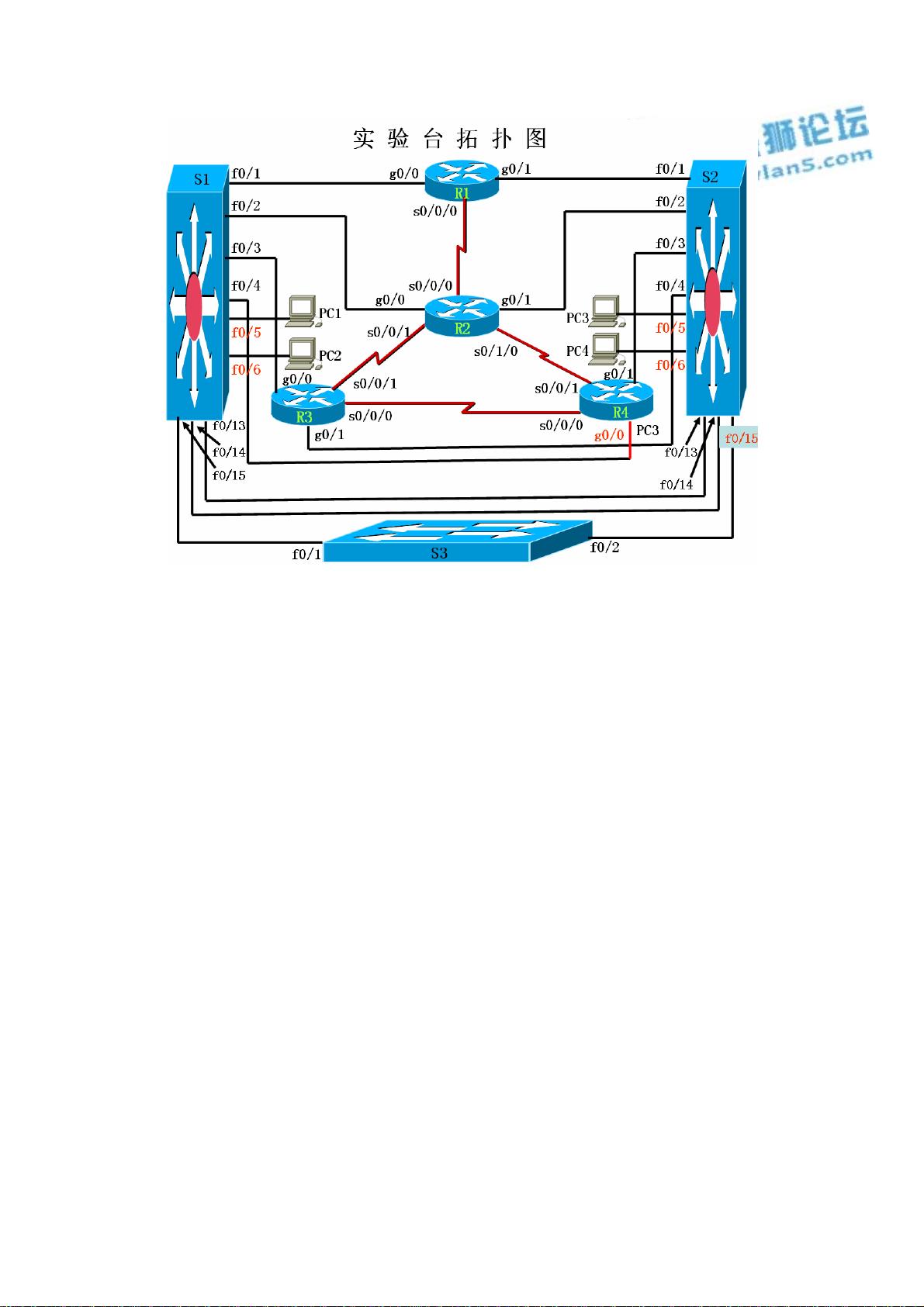

console 口或者 telnet 来连接路由器。随后还要介绍本书中一直要用到的网络拓扑，并将

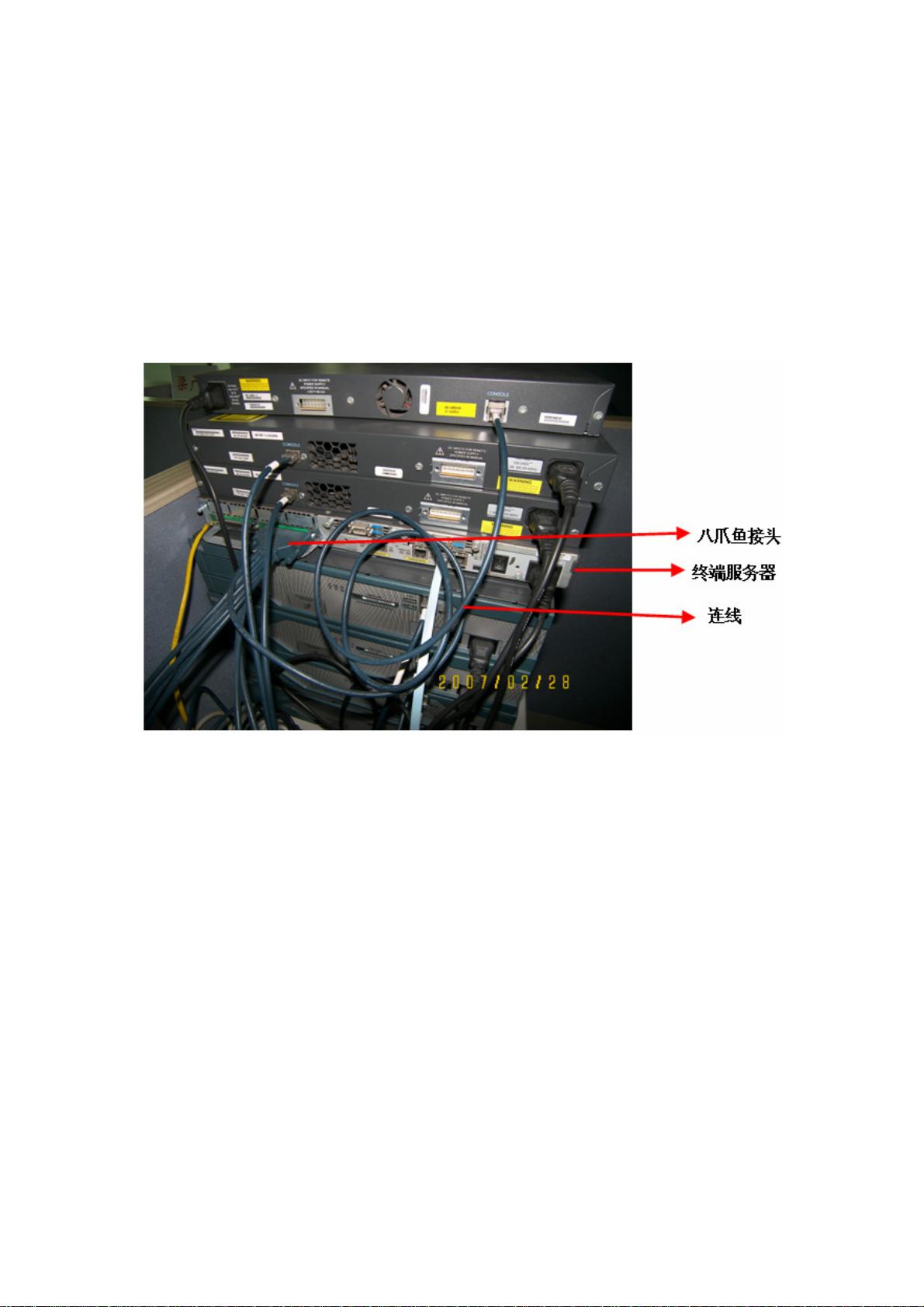

详细介绍如何配置终端服务器以达到方便控制各个路由器和交换机的目的。
1.1 访问 CISCO 路由器的方法
路由器没有键盘和鼠标，要初始化路由器需要把计算机的串口和路由器的 console 口进
行连接。访问 CISCO 路由器的方法还有 telnet、web browser、网管软件（例如 CISCO Works）
等，本节讨论前 2 种。
1.1.1 通常 console 口访问路由器

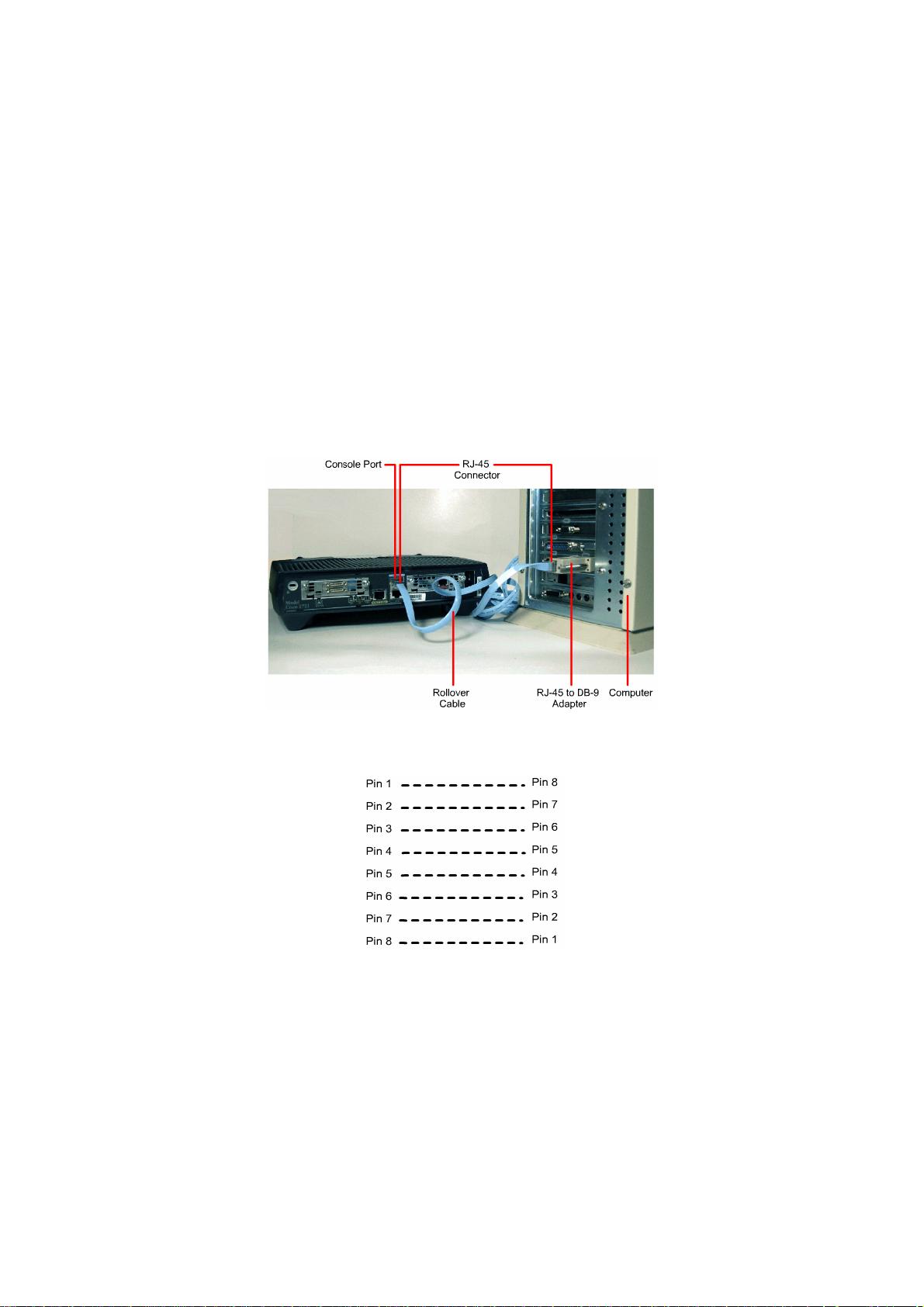

图 1-1 计算机和路由器通过 roll over 线进行连接
图 1-2 反转线的线序
计算机的串口和路由器的 console 口是通过反转线（roll over）进行连接的，反转线
的一端接在路由器的 console 口上，另一端接到一个 DB9-RJ45 的转接头上，DB9 则接到计
算机的串口上，如图 1-1。所谓的反转线就是线两端的 RJ45 接头上的线序是反的，如图 1-2。

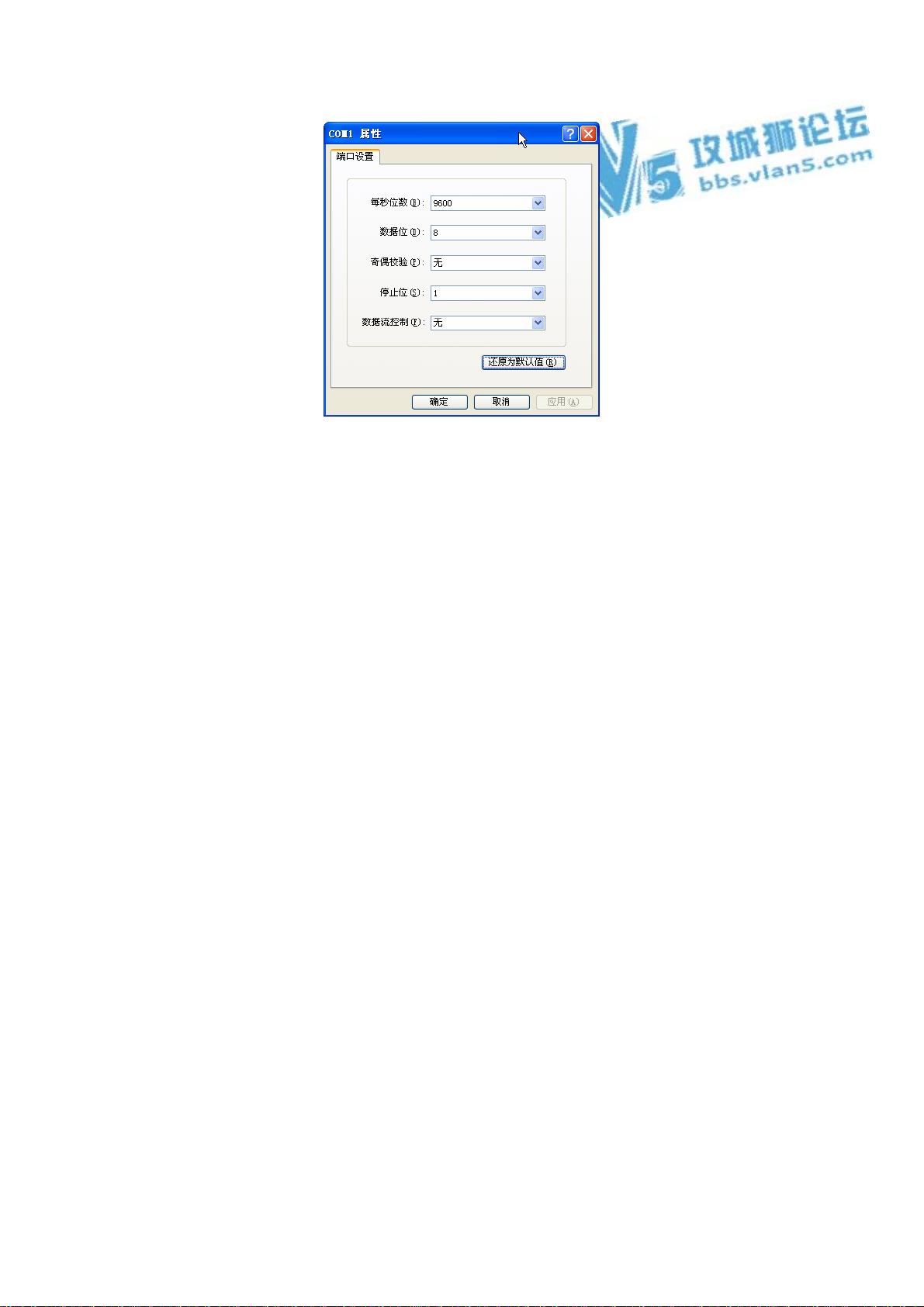

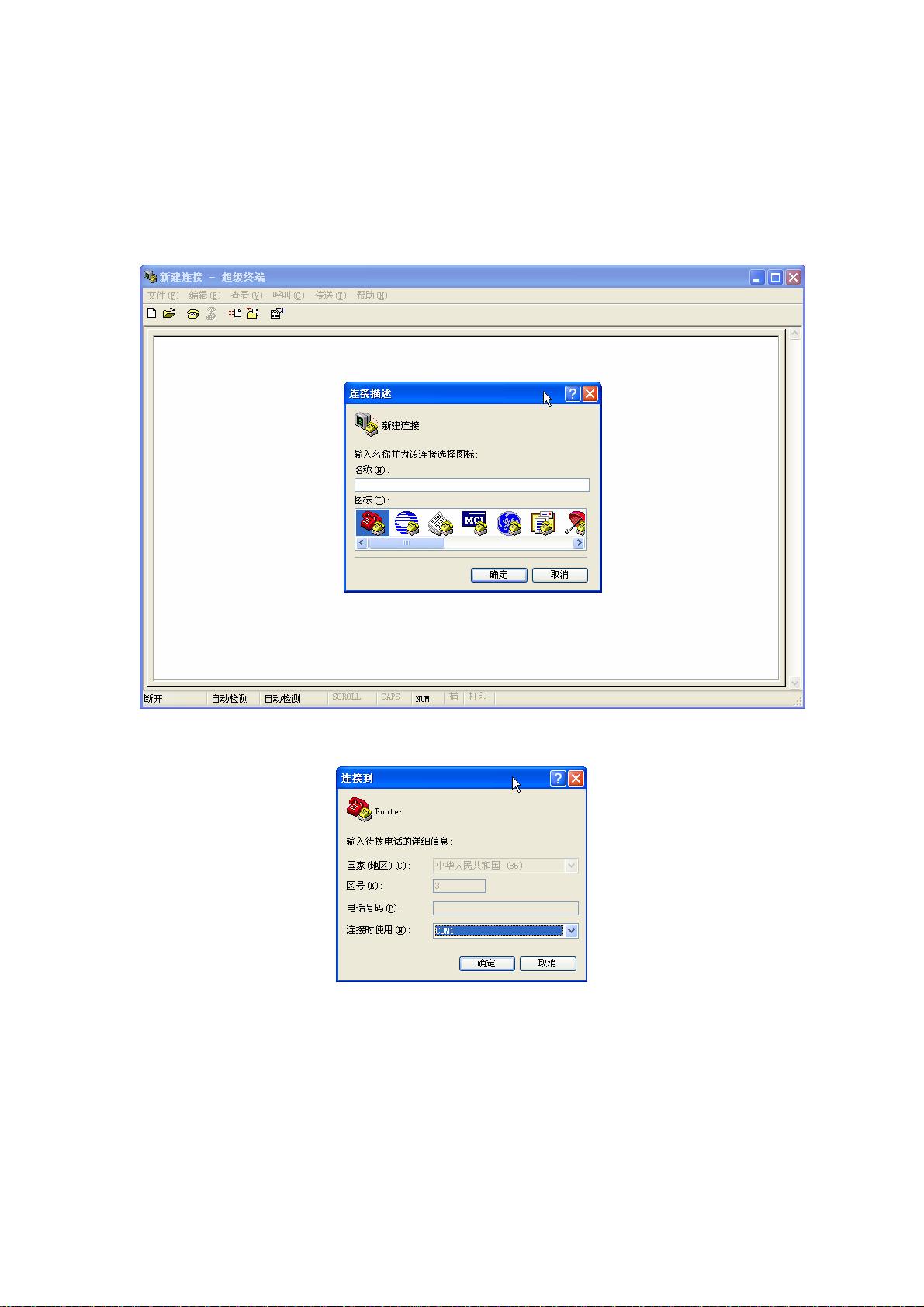

计算机和路由器连接好后，可以使用各种各样的终端软件配置路由器了。
1.1.2 通过 telnet 访问路由器
如果管理员不在路由器跟前，可以通过 telnet 远程配置路由器，当然这需要预先在路
