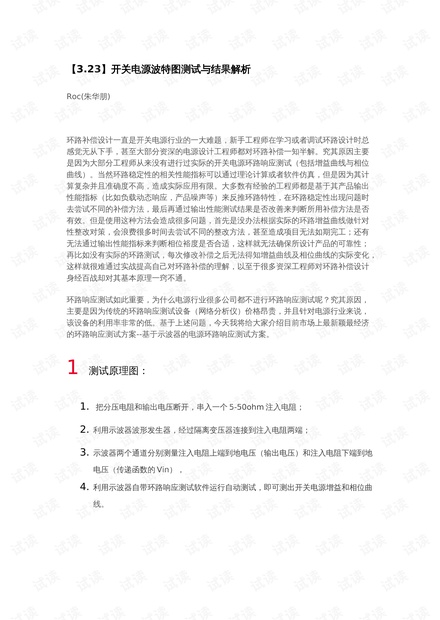

【3.23】开关电源波特图测试与结果解析
Roc(朱华朋)
环路补偿设计一直是开关电源行业的一大难题，新手工程师在学习或者调试环路设计时总
感觉无从下手，甚至大部分资深的电源设计工程师都对环路补偿一知半解。究其原因主要
是因为大部分工程师从来没有进行过实际的开关电源环路响应测试（包括增益曲线与相位
曲线）。当然环路稳定性的相关性能指标可以通过理论计算或者软件仿真，但是因为其计
算复杂并且准确度不高，造成实际应用有限。大多数有经验的工程师都是基于其产品输出
性能指标（比如负载动态响应，产品噪声等）来反推环路特性，在环路稳定性出现问题时
去尝试不同的补偿方法，最后再通过输出性能测试结果是否改善来判断所用补偿方法是否
有效。但是使用这种方法会造成很多问题，首先是没办法根据实际的环路增益曲线做针对
性整改对策，会浪费很多时间去尝试不同的整改方法，甚至造成项目无法如期完工；还有
无法通过输出性能指标来判断相位裕度是否合适，这样就无法确保所设计产品的可靠性；
再比如没有实际的环路测试，每次修改补偿之后无法得知增益曲线及相位曲线的实际变化，
这样就很难通过实战提高自己对环路补偿的理解，以至于很多资深工程师对环路补偿设计
身经百战却对其基本原理一窍不通。
环路响应测试如此重要，为什么电源行业很多公司都不进行环路响应测试呢？究其原因，
主要是因为传统的环路响应测试设备（网络分析仪）价格昂贵，并且针对电源行业来说，
该设备的利用率非常的低。基于上述问题，今天我将给大家介绍目前市场上最新颖最经济
的环路响应测试方案--基于示波器的电源环路响应测试方案。
1测试原理图：
1. 把分压电阻和输出电压断开，串入一个 5-50ohm 注入电阻；
2. 利用示波器波形发生器，经过隔离变压器连接到注入电阻两端；
3. 示波器两个通道分别测量注入电阻上端到地电压（输出电压）和注入电阻下端到地
电压（传递函数的 Vin），
4. 利用示波器自带环路响应测试软件运行自动测试，即可测出开关电源增益和相位曲
线。
