This document and information herein is the property of Logictrue and all unauthorized use and reproduction is
prohibited. Copyright by Danyang Logictrue Electronic Technology Co.,Ltd 1
联 系 人 : 夏 宁 /13581825392/12343800@qq.com
丹阳伦图电子技术有限公司

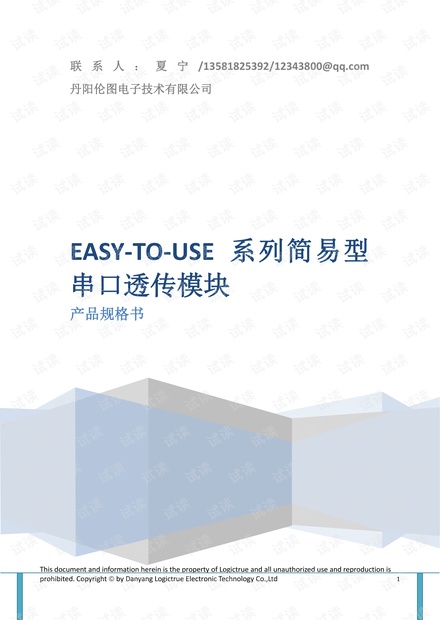

EASY-TO-USE 系列简易型
串口透传模块
产品规格书

EASY-TO-USE 系列简易型串口透传模块 2014 年 5 月 7 日
联系人:夏宁/13581825392/12343800@qq.com 丹阳伦图电子技术有限公司 |
2
EASY-TO-USE 系列简易型串口透传模
块,是基于进口的低功耗 SOC 进行设计,
内部程序使用基于状态机的精简高效代码,
并且具有 256byte 的收发独立缓存。通过
硬件配置固定的工作信道,串口波特率,
无需改动您的串口程序,即可直接使用。大大降低了使用难度。低功率和中高功
率模块可兼容设计,方便升级。Plus 版本支持双串口应用。
应用: 特点:
无线传感器 工作频率,串口波特率直接跳线设置
家具自动化 超低的传输延迟,最佳传输延迟只有6mS
无线串口 即插即用,无需对客户软件进行更改
无线485总线 串口和无线均使用DMA工作模式,效率大幅提升
自动化数据采集 实现准双工通讯,两端可以同时发送数据
工业遥控,遥测 超大双256byte收发数据缓存,适合大数据量传输
机器人控制 带485方向驱动,可以直接驱动485芯片
车辆管理 无线传输速率跟随串口波特率自适应变化
现代农业 自带CRC校验,在底层保证数据传输的完整性
无线信息推送 信号强度指示输出,便于实际工程实施布点
产品选型
该系列模块选型表如下表所示
型号 默认频率(MHz) 频率范围(MHz) 尺寸(mm) 形态 功率 双串口
LT-ETU-LP-433SM 401 400~451 33x34 模块 低功率 不支持
LT-ETU-LP-2400SM 2410 2410~2461 33x34 模块 低功率 不支持
LT-ETU-MP-433SM 401 400~451 50x34 模块 中功率 不支持
LT-ETU-MP-2400SM 2410 2410~2461 33x34 模块 中功率 不支持
LT-ETU-LP-433SM-PLUS 401 400~451 33x34 模块 低功率 支持
LT-ETU-LP-2400SM-PLUS 2410 2410~2461 33x34 模块 低功率 支持
LT-ETU-MP-433SM-PLUS 401 400~451 50x34 模块 中功率 支持
LT-ETU-MP-2400SM-PLUS 2410 2410~2461 33x34 模块 中功率 支持
LT-ETU-HP-433SM 401 400~451 50x34 模块 大功率 不支持
表一:EASY-TO-USE 系列串口透传模块选型表

EASY-TO-USE 系列简易型串口透传模块 2014 年 5 月 7 日
联系人:夏宁/13581825392/12343800@qq.com 丹阳伦图电子技术有限公司 |
3

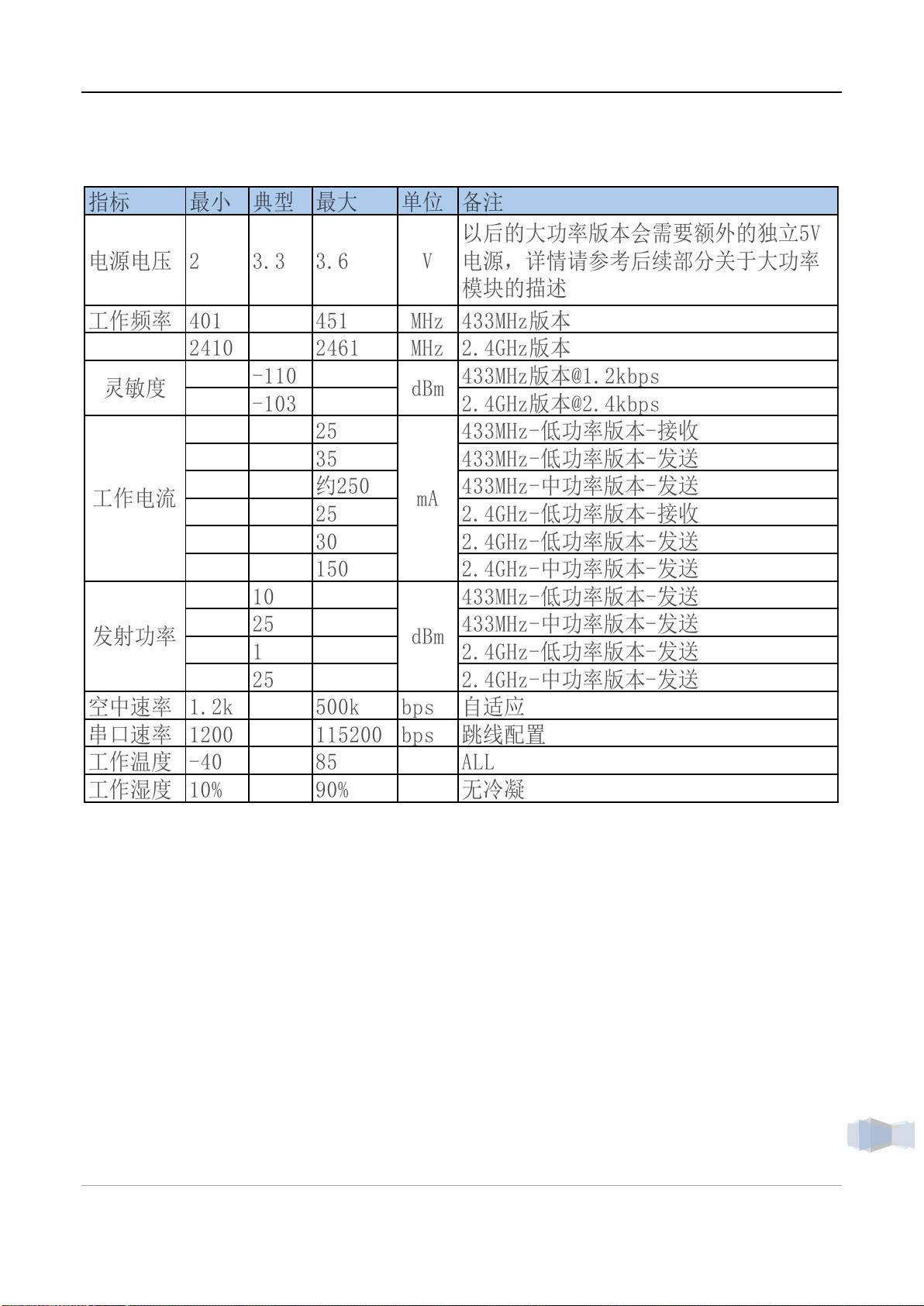

模块技术指标
指标 最小 典型 最大 单位 备注
电源电压 2 3.3 3.6 V
以后的大功率版本会需要额外的独立5V
电源,详情请参考后续部分关于大功率
模块的描述
工作频率 401 451 MHz 433MHz版本
2410 2461 MHz 2.4GHz版本
-110 433MHz版本@1.2kbps
-103 2.4GHz版本@2.4kbps
25 433MHz-低功率版本-接收
35 433MHz-低功率版本-发送
约250 433MHz-中功率版本-发送
25 2.4GHz-低功率版本-接收
30 2.4GHz-低功率版本-发送
150 2.4GHz-中功率版本-发送
10 433MHz-低功率版本-发送
25 433MHz-中功率版本-发送
1 2.4GHz-低功率版本-发送
25 2.4GHz-中功率版本-发送
空中速率 1.2k 500k bps 自适应
串口速率 1200 115200 bps 跳线配置
工作温度 -40 85 ALL
工作湿度 10% 90% 无冷凝
dBm
灵敏度
mA
工作电流
dBm
发射功率
表二:模块技术指标
产品尺寸
该系列模块针对低功率和中高功率,有两种封装尺寸,小板的尺寸仅为 33*34(mm),大板
的尺寸为 50*34(mm), 可设计兼容封装(可另外提供参考封装文件)。
