简易数字秒表的设计
一、实验目的
1、设计一个显示范围为 24 小时 60 分钟 60 秒的简易数字秒表。
2、掌握动态扫描电路的设计方法。
二、实验原理
1、能进行正常的时、分、秒计时功能，分别由 6 个数码管显示 24 小时、60 分钟、60 秒钟的计数
器显示。
2、能利用实验系统上的按键实现“校时”“校分”功能：
Error: Reference source not found按下“SA”键时，计时器迅速递增，并按 24 小时循环，计
满 23 小时后回“00”；
Error: Reference source not found按下“SB”键时，计分器迅速递增，并按 59 分钟循环，计
满 59 分钟后回“00”，但不向“时”进位；
Error: Reference source not found按下“SC”键时，秒清零；
Error: Reference source not found 要 求 按 下 “ SA” 、 “ SB” 或 “ SC” 时 均 不 产 生 数 字 跳 变
（SA”、“ SB”、“ SC”按键是有抖动的，必须对其消除抖动处理）。
3、能利用扬声器做整点报时：
Error: Reference source not found当计时到达 59 分 50 秒时开始报时，在 59 分 50 秒、52
秒、54 秒、56 秒、58 秒鸣叫，鸣叫声频率可定为 500Hz；
Error: Reference source not found到达 59 分 60 秒时为最后一声整点报时，整点报时频率可定
为 1KHz。
三、实验内容
1、用 VHDL 语言编程设计简易数字秒表（VHDL 程序代码可附在实验报告后面）。
2、锁定引脚并下载验证结果。
四、实验结果

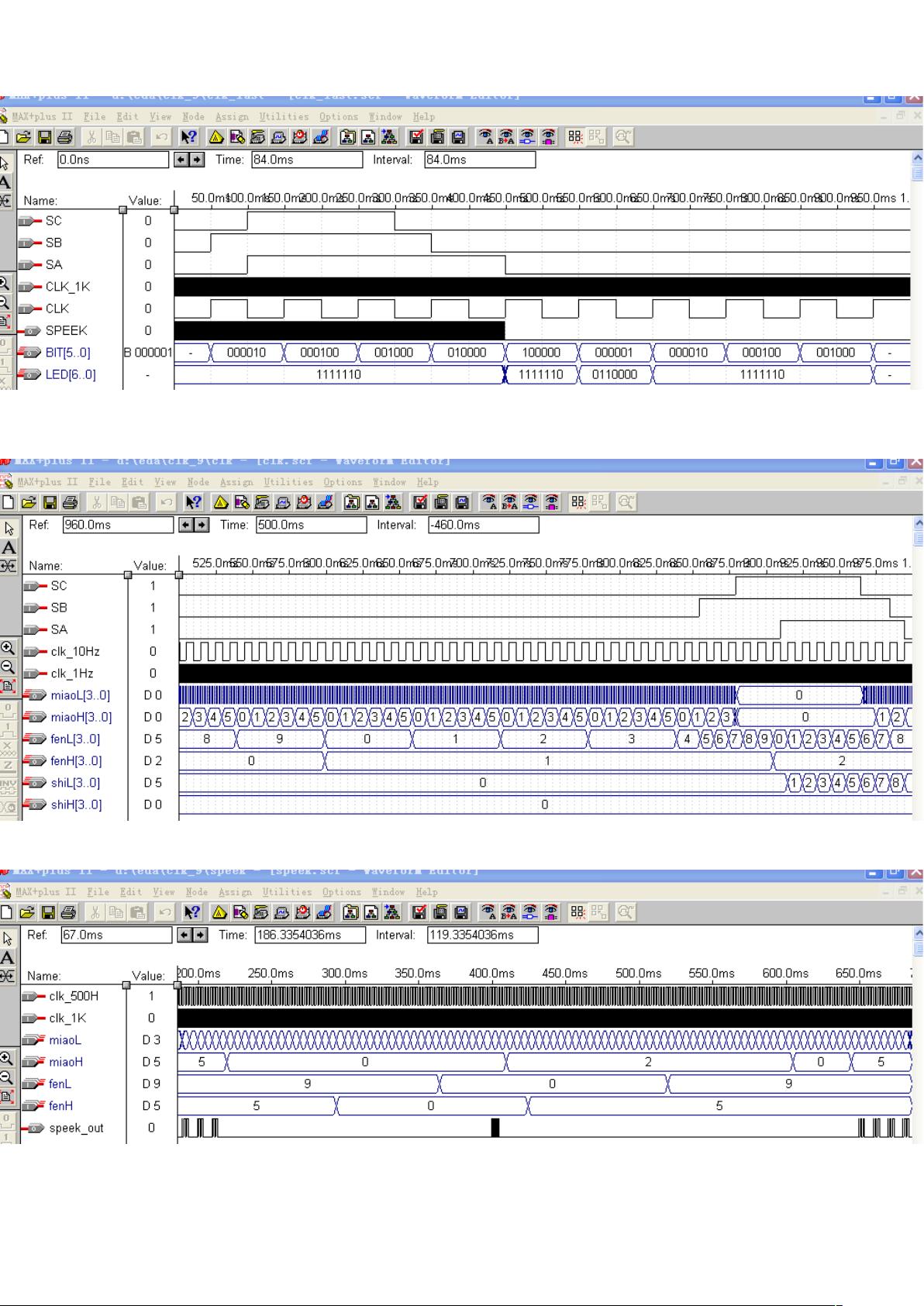

1、画出仿真波形图。
（1）顶层电路波形图
