机顶盒刷机教程.doc

机顶盒刷机教程

目录

机顶盒刷机教程...................................................................................................................... 1

1. 引言......................................................................................................................................2

2. 基本接线方法...................................................................................................................... 2

3. 芯片对应的刷机工具软件：...............................................................................................2

4. 刷机指导..............................................................................................................................3

附：电路板芯片识别............................................................................................................ 17

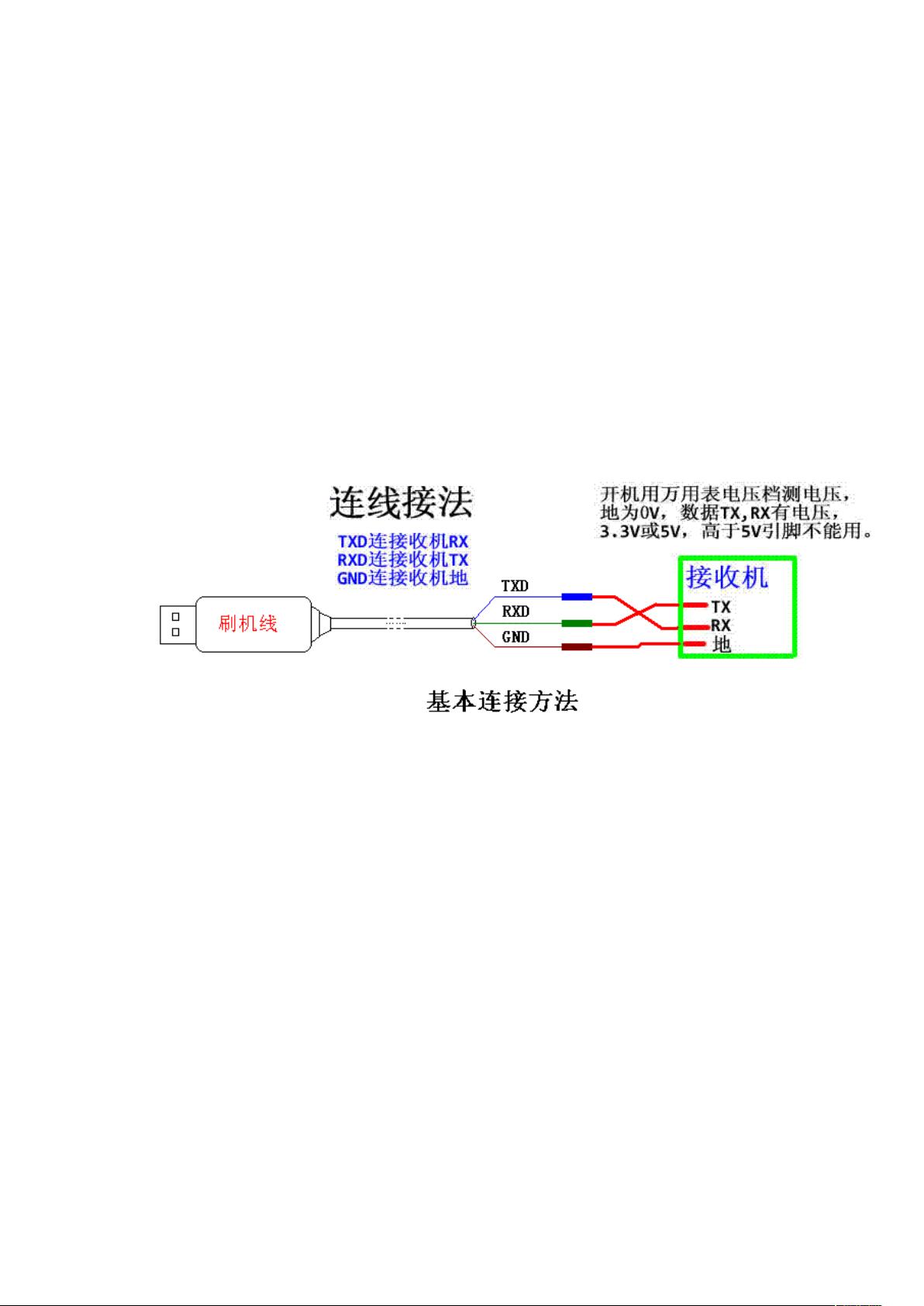

 2）.华亚 HTV903 芯片（备份使用 serial_dump，升级使用 serial_app）。

 3）.国芯 GX3001 使用(GxDownloaderIII V2.004)。

 4）.M3330 使用(Upgrade.exe)。

4.1 刷机的机顶盒芯片有：

海尔（ Hi2023，Hi2023E），华亚 HTV903(F)，国芯（ GX3001，GX6121 等），阿里

（ALi M3330E）

4.2 所需硬件：

万用电表，刷机小板。

4.2.1 万用电表：

用于判断各类接收机升级数据接口 RX ,TX,GND 以及各引脚功能。

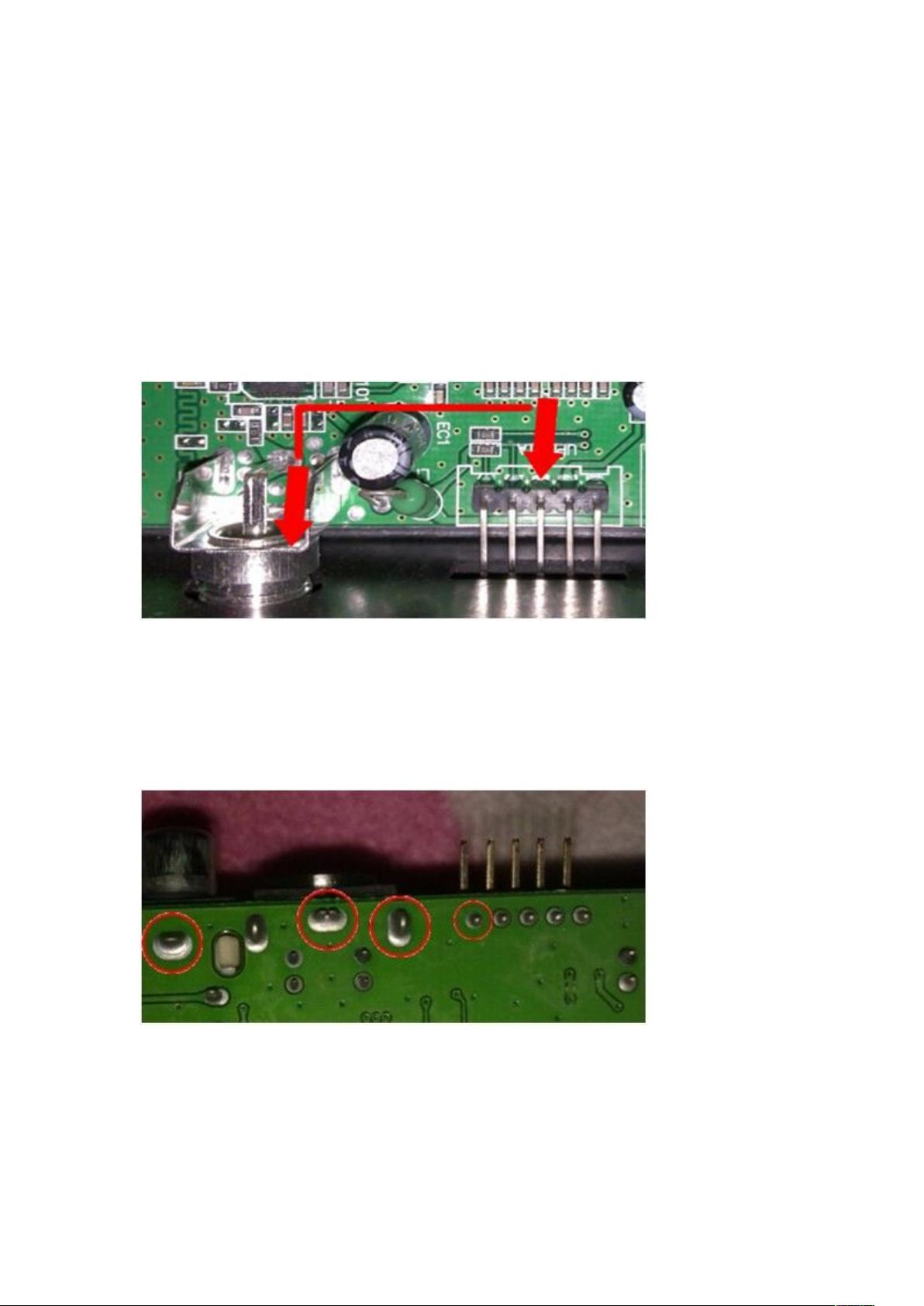

和接天线的头子直通的那根针就是公共地线，用万用表的蜂鸣器档就

可以测出他们是通的，如下图打红箭头的天线头子到升级针脚的地就

是通的。注意：下图不代表所有机器。

公共地也可以用眼睛看。方法是：卸小接收机电路板，看电路板背面，

公共地针脚一般都和电路板上的大面积地焊接到一起的，如下图圆圈：

最小那个圆圈就是公共地了。

这个公共地就接到小板的 GND 针脚上。
