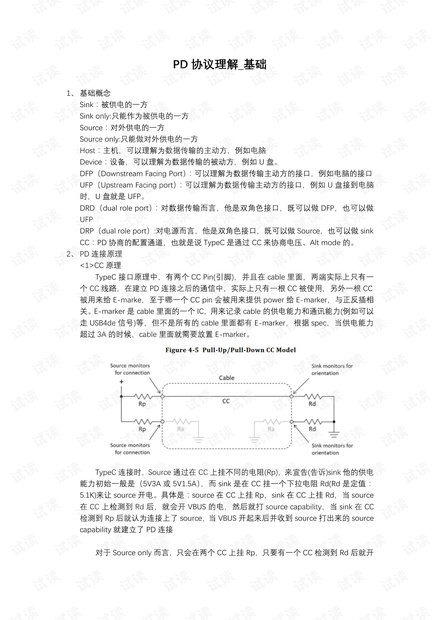

PD 协议理解_基础
1、 基础概念
Sink：被供电的一方
Sink only:只能作为被供电的一方
Source：对外供电的一方
Source only:只能做对外供电的一方
Host：主机，可以理解为数据传输的主动方，例如电脑
Device：设备，可以理解为数据传输的被动方，例如 U 盘。
DFP（Downstream Facing Port）：可以理解为数据传输主动方的接口，例如电脑的接口
UFP（Upstream Facing port）：可以理解为数据传输主动方的接口，例如 U 盘接到电脑
时，U 盘就是 UFP。
DRD（dual role port）：对数据传输而言，他是双角色接口，既可以做 DFP，也可以做
UFP
DRP（dual role port）:对电源而言，他是双角色接口，既可以做 Source，也可以做 sink
CC：PD 协商的配置通道，也就是说 TypeC 是通过 CC 来协商电压、Alt mode 的。
2、 PD 连接原理

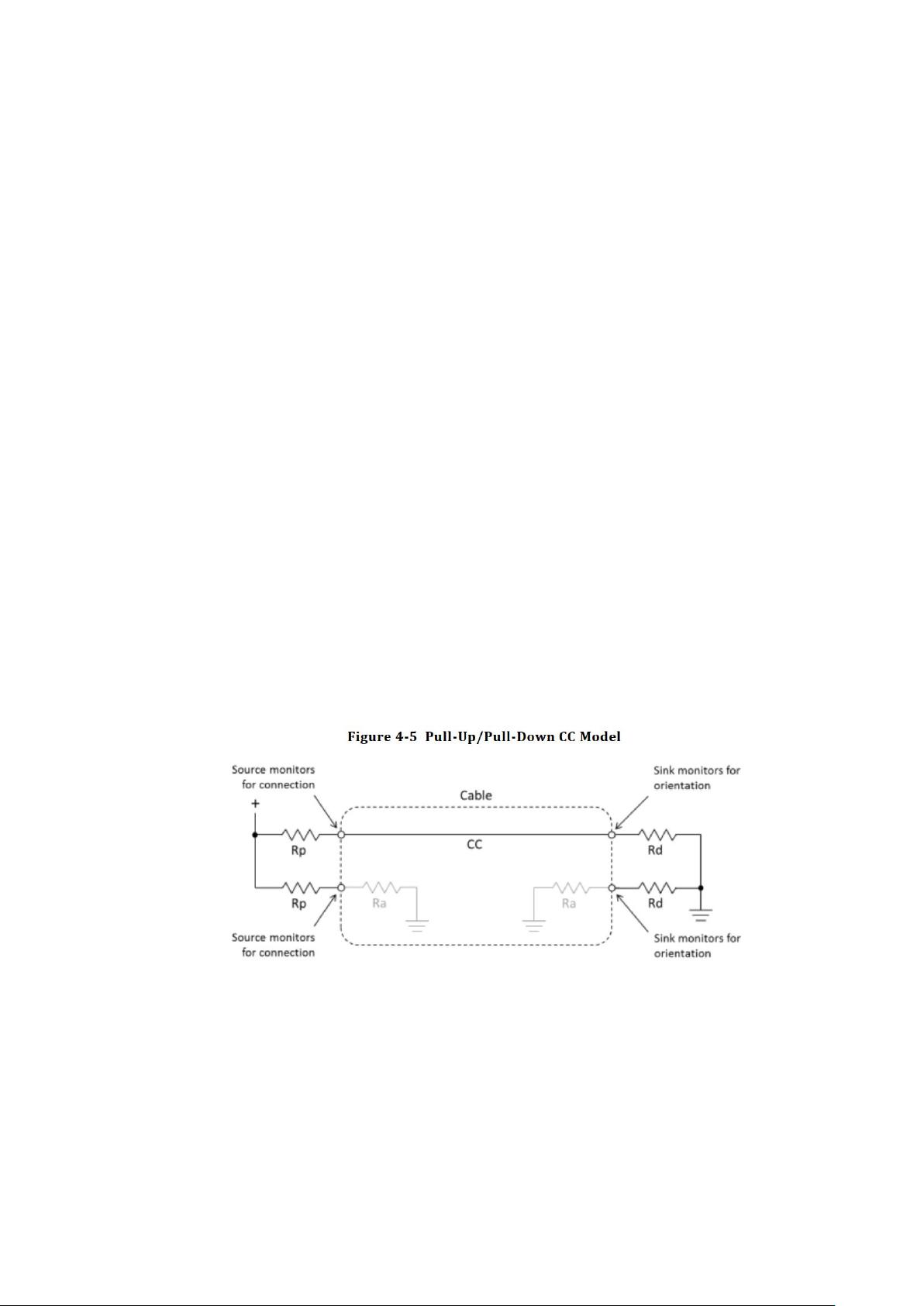

<1>CC 原理
TypeC 接口原理中，有两个 CC Pin(引脚)，并且在 cable 里面，两端实际上只有一
个 CC 线路，在建立 PD 连接之后的通信中，实际上只有一根 CC 被使用，另外一根 CC
被用来给 E-marke，至于哪一个 CC pin 会被用来提供 power 给 E-marker，与正反插相
关。E-marker 是 cable 里面的一个 IC，用来记录 cable 的供电能力和通讯能力(例如可以
走 USB4de 信号)等，但不是所有的 cable 里面都有 E-marker，根据 spec，当供电能力
超过 3A 的时候，cable 里面就需要放置 E-marker。
TypeC 连接时，Source 通过在 CC 上挂不同的电阻(Rp)，来宣告(告诉)sink 他的供电
能力初始一般是（5V3A 或 5V1.5A），而 sink 是在 CC 挂一个下拉电阻 Rd(Rd 是定值：
5.1K)来让 source 开电。具体是：source 在 CC 上挂 Rp，sink 在 CC 上挂 Rd，当 source
在 CC 上检测到 Rd 后，就会开 VBUS 的电，然后就打 source capability，当 sink 在 CC
检测到 Rp 后就认为连接上了 source，当 VBUS 开起来后并收到 source 打出来的 source
capability 就建立了 PD 连接
对于 Source only 而言，只会在两个 CC 上挂 Rp，只要有一个 CC 检测到 Rd 后就开
