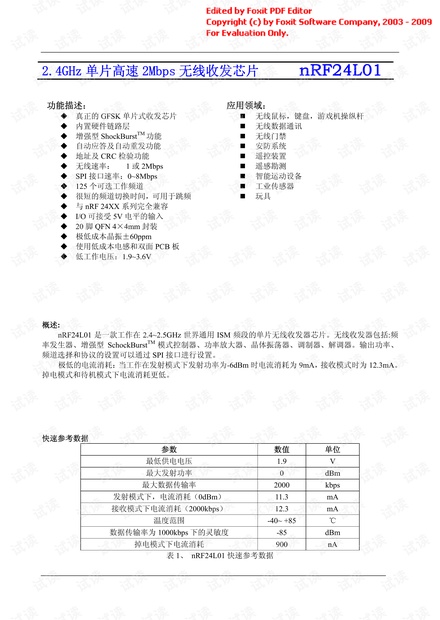

2.4GHz 单片高速 2Mbps 无线收发芯片
nRF24L01
概述:
nRF24L01 是一款工作在 2.4~2.5GHz 世界通用 ISM 频段的单片无线收发器芯片。无线收发器包括:频
率发生器、增强型 SchockBurst
TM
模式控制器、功率放大器、晶体振荡器、调制器、解调器。输出功率、
频道选择和协议的设置可以通过 SPI 接口进行设置。
极低的电流消耗:当工作在发射模式下发射功率为-6dBm 时电流消耗为 9mA,接收模式时为 12.3mA。
掉电模式和待机模式下电流消耗更低。
快速参考数据
参数 数值 单位
最低供电电压 1.9 V
最大发射功率 0 dBm
最大数据传输率 2000 kbps
发射模式下,电流消耗(0dBm) 11.3 mA
接收模式下电流消耗(2000kbps) 12.3 mA
温度范围 -40~ +85 ℃
数据传输率为 1000kbps 下的灵敏度 -85 dBm
掉电模式下电流消耗 900 nA
表 1、 nRF24L01 快速参考数据
应用领域:
无线鼠标,键盘,游戏机操纵杆
无线数据通讯
无线门禁
安防系统
遥控装置
遥感勘测
智能运动设备
工业传感器
玩具
功能描述:
真正的 GFSK 单片式收发芯片
内置硬件链路层
增强型 ShockBurst
TM
功能
自动应答及自动重发功能
地址及 CRC 检验功能
无线速率: 1或 2Mbps
SPI 接口速率:0~8Mbps
125 个可选工作频道
很短的频道切换时间,可用于跳频
与 nRF 24XX 系列完全兼容
I/O 可接受 5V 电平的输入
20 脚 QFN 4×4mm 封装
极低成本晶振±60ppm
使用低成本电感和双面 PCB 板
低工作电压:1.9~3.6V

分类信息
型号 描述 版本
nRF24L01 20 脚 QFN 4*4mm, RoHS&SS-00259compliant D
nRF24L01-EVKIT 评估套件 1.0
表 2、nRF24L01 分类信息
结构方框图:
图 1 nRF24L01 及外部接口

引脚及其功能:
引脚 名称 引脚功能 描述
1 CE
数字输入 RX 或 TX 模式选择
2 CSN
数字输入 SPI 片选信号
3 SCK
数字输入 SPI 时钟
4 MOSI
数字输入 从 SPI 数据输入脚
5 MISO
数字输出 从 SPI 数据输出脚
6 IRQ
数字输出 可屏蔽中断脚
7 VDD
电源 电源(+3V)
8 VSS
电源 接地(0V)
9 XC2
模拟输出 晶体震荡器 2 脚
10 XC1
模拟输入 晶体震荡器 1 脚/外部时钟输入脚
11 VDD_PA
电源输出 给 RF 的功率放大器提供的+1.8V 电源
12 ANT1
天线 天线接口 1
13 ANT2
天线 天线接口 2
14 VSS
电源 接地(0V)
15 VDD
电源 电源(+3V)
16 IREF
模拟输入 参考电流
17 VSS
电源 接地(0V)
18 VDD
电源 电源(+3V)
19 DVDD
电源输出 去耦电路电源正极端
20 VSS
电源 接地(0V)
表 3、nRF24L01 引脚功能

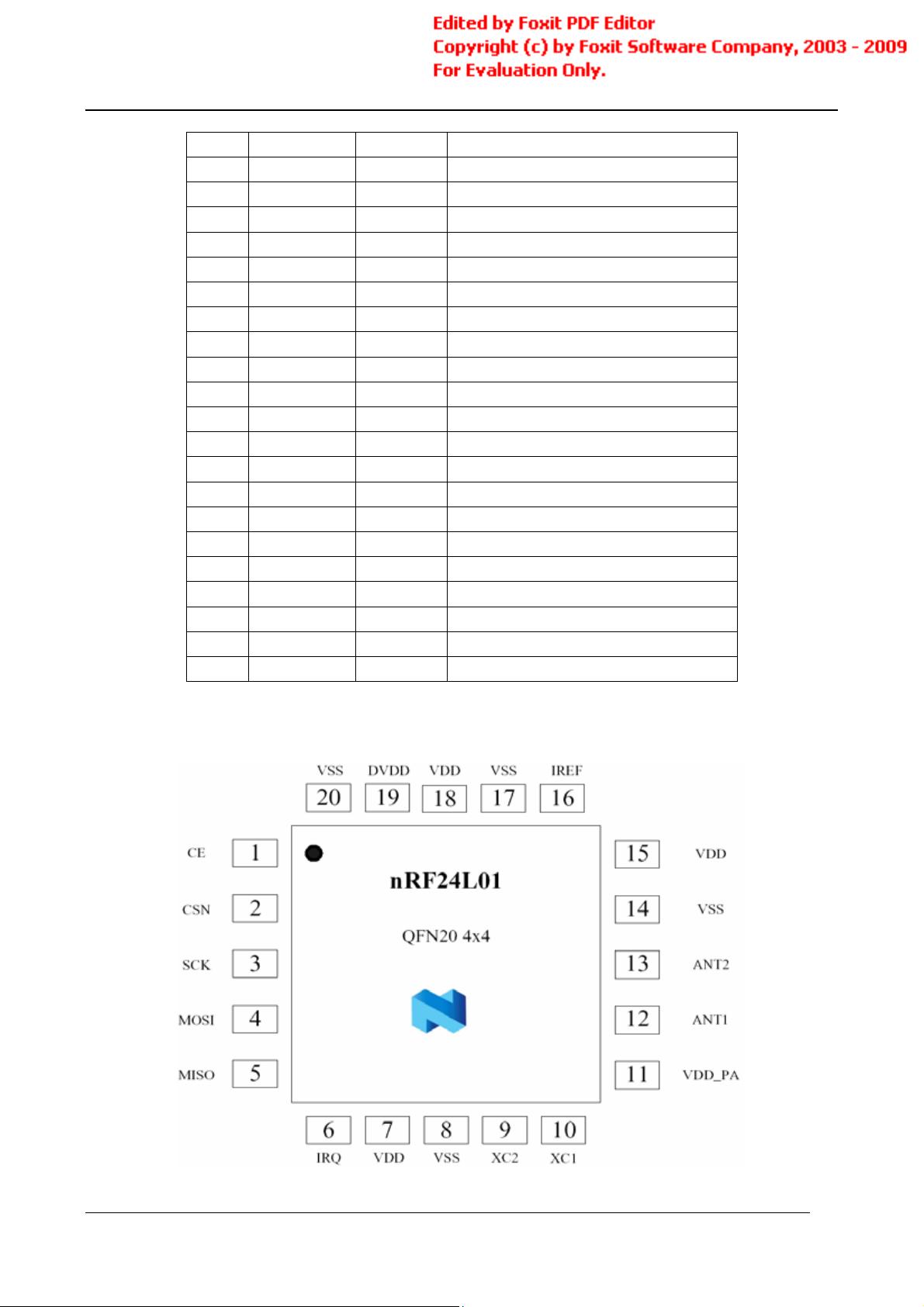

图 2 、引脚封装

电气特性:
条件:VDD=+3V,VSS=0V,T
A
=-40℃到+85℃
符号 参数(条件) 最小值 典型值 最大值 单位
操作条件
VDD
电源
1.9 3.0 3.6 V
温度 工作温度 -40
+27 +85
℃
数字输入脚
V
OH
高电平输出电压(I
OH
=-0.5mA)
VDD-0.3 VDD V
V
OL
高电平输出电压(I
OL
=0.5mA)
VSS 0.3 V
常用射频条件
f
OP
工作频率
2400 2525 MHz
f
XTAL
晶振频率
16 MHz
△f
1M
频移@1000kbps
±160
kHz
△f
2M
频移@2000kbps
±320
kHz
R
GFSK
ShockBrust 模式下数据传输率
>0 2000 Kbps
F
CHANNEL
频道间距@1000kbps
1 MHz
F
CHANNEL
频道间距@2000kbps
2 MHz
发射操作
P
RF
最大输出功率
0 +4 dBm
P
RFC
射频功率控制范围
16 18 20 dB
P
RFCR
射频电源
±4
dB
P
BW
载波调制的 20dB 带宽
1800 2000 kHz
P
RF1
第一邻近通道发射功率 2MHz
-20 dBm
P
RF2
第二邻近通道发射功率 4MHz
-50 dBm
I
VDD
输出功率-18dBm 下电流
11.3 mA
I
VDD
输出功率-18dBm 下电流
7.0 mA
I
VDD
-6dBm 输出功率 ShockBrust 模式下电流
0.05 mA
I
VDD
待机状态下电流
32 uA
I
VDD
掉电状态下电流
900 nA
接收操作
I
VDD
2000kbps 数据传输率下,单通道工作电流
12.3 mA
I
VDD
1000kbps 数据传输率下,单通道工作电流
11.8 mA
RX
SENS
在 0.1%BRE(@2000kbps)下的灵敏度
-82 dBm
RX
SENS
在 0.1%BRE(@1000kbps)下的灵敏度
-85 dBm
表 4、nRF24L01 电气特性

封装外形尺寸
