Arduino之间通过RS485进行远程温度监控
需积分: 10 6 浏览量
更新于2023-04-28
2
收藏 525KB PDF 举报
本文主要介绍了如何使用Arduino通过RS485通信进行远程温度监控,涉及了RS485通信标准的特性和应用,以及DS18B20数字温度传感器的工作原理。

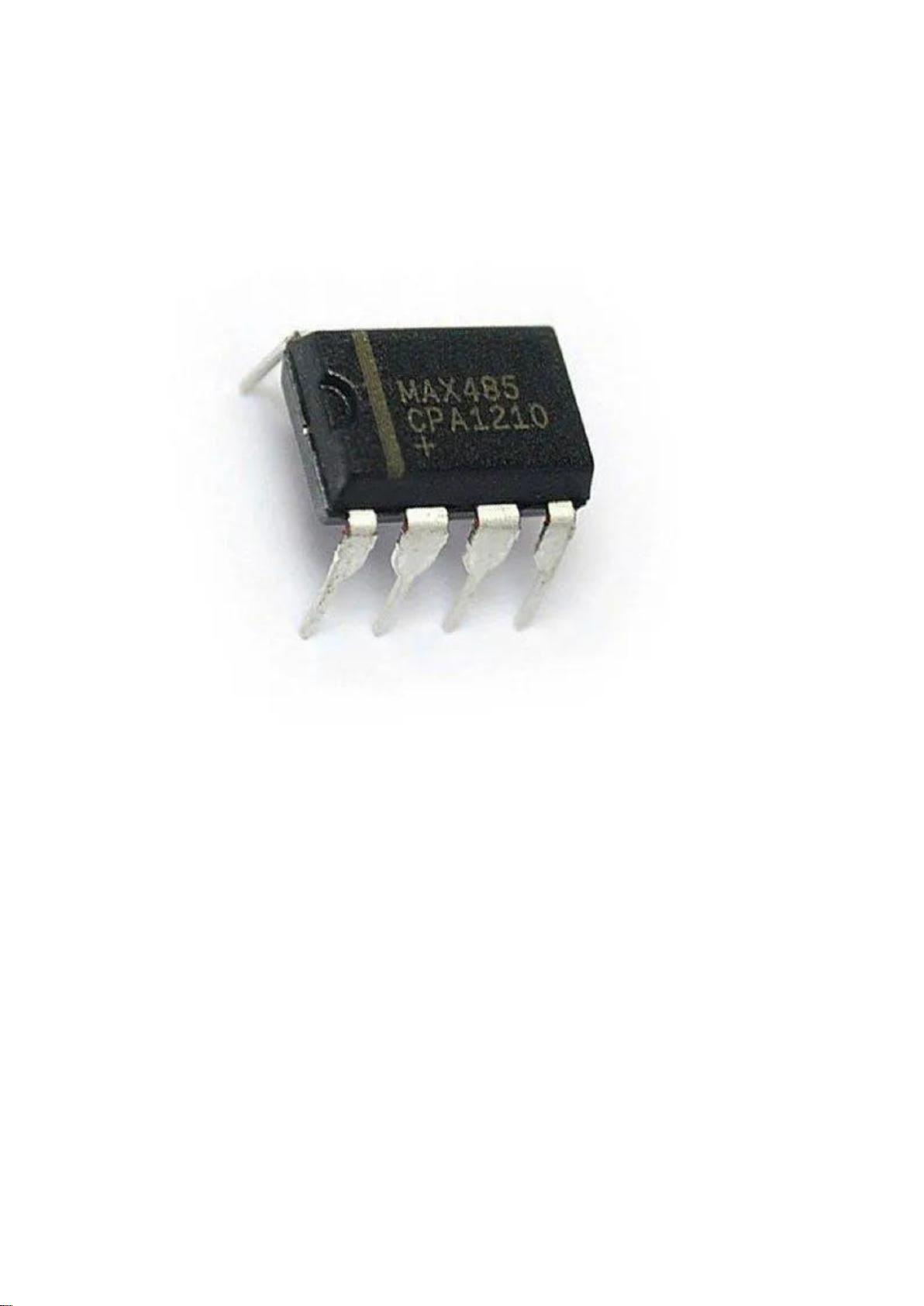

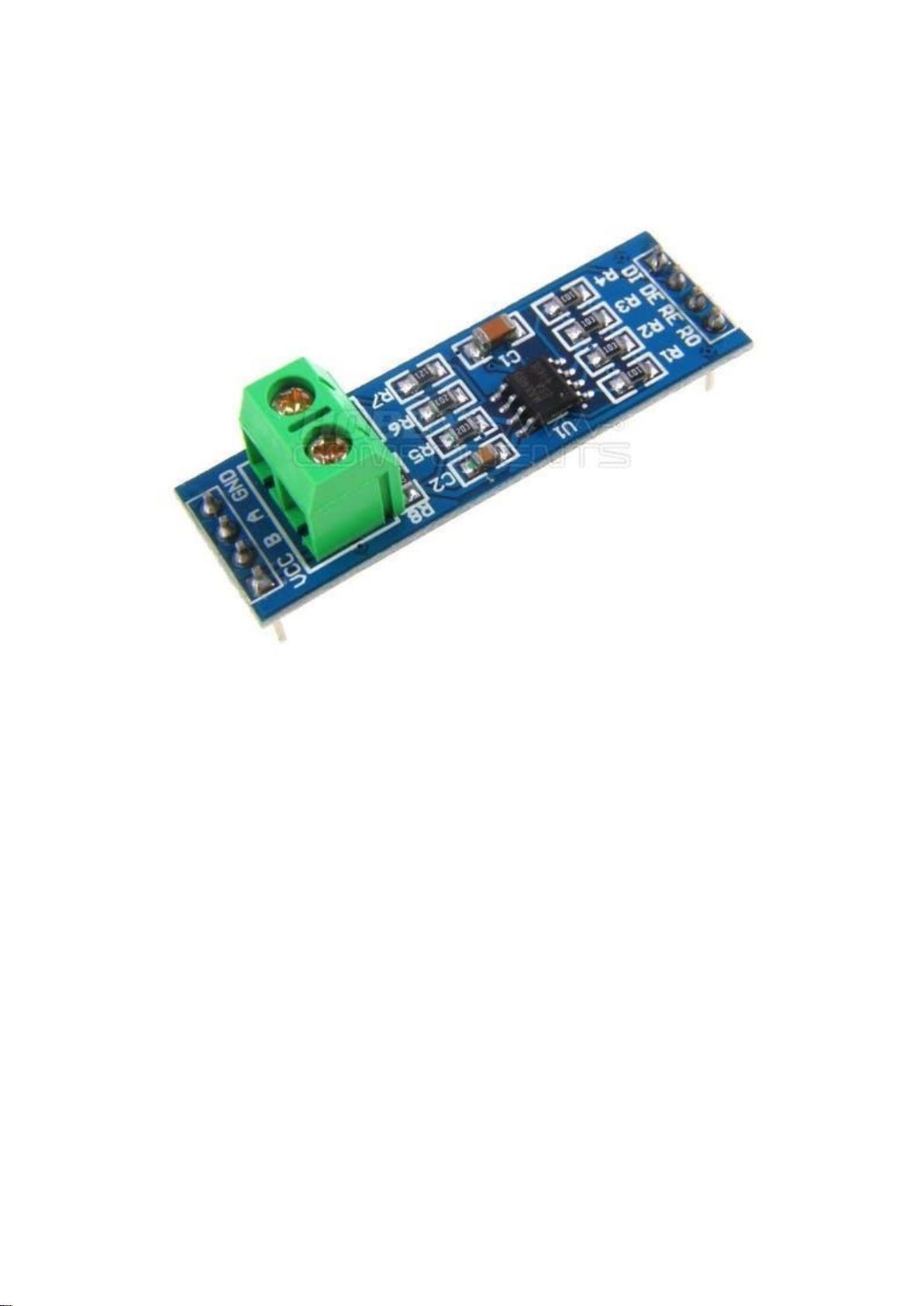

在工业环境中,设备间的通信至关重要,RS485通信标准因其实现的鲁棒性而被广泛采用。RS485支持多种网络拓扑,如星形和环形,允许长距离通信,并使用双绞线降低电磁干扰。相比于RS232,RS485更适合长距离传输,尤其是在有电磁干扰的环境下。MAX485集成电路用于将TTL逻辑电平转换为RS485所需的电平,而现成的RS485模块则简化了设备间通信的实现。
项目中,Arduino Uno作为主设备,接收到由Arduino Slave(配备DS18B20传感器)通过RS485发送的温度测量值,并在20x4 I2C LCD显示屏上显示。DS18B20是一种数字温度传感器,能直接输出数字信号,便于与微控制器接口。它的工作原理是利用热电偶效应,将温度变化转化为电信号,然后通过内部电路转化为数字信号。
要实现这个项目,首先需要在原型板上组装电路,包括连接Arduino、RS485模块、DS18B20传感器以及LCD显示屏。然后,理解RS485模块的操作,包括如何配置其引脚以实现发送和接收功能。接着,学习DS18B20的通信协议,如1-Wire协议,该协议允许单根线进行数据传输。
创建自定义的通信协议是项目的关键部分,这可能涉及到定义数据包结构,包含温度值、校验和等信息,以确保数据的准确传输。在接收端,Arduino Uno需要解析接收到的数据并将其显示在LCD上。
通过这个项目,你不仅可以掌握基本的硬件组装技巧,还能深入理解RS485通信网络的运作方式,以及如何使用DS18B20进行精确的温度测量。此外,你还将了解到如何设计简单的通信协议,这对于进一步的嵌入式系统开发是非常有价值的。
这个项目提供了一个实践平台,让你能够运用所学的理论知识解决实际问题,同时为更复杂的工业级远程监控系统打下基础。通过实际操作,你可以加深对有线通信网络的理解,尤其是RS485在抗干扰和长距离传输方面的优势。
