PADS 四层 PCB 盲孔的 Gerber 导出操作说明
在 PCB 中使用了盲孔的工艺,在导出 Gerber 时,除了产生通孔的 Gerber 之外，还需要导
出相对于 TOP 与第二层之间的盲孔,以及 BOTTOM 与第三层之间的盲孔 Gerber;
操作步骤及说明:
1. 在 Pads 上进入 CAM 设置
[File]-->[CAM]-->[ Define CAM Document ]
2. 在 Define CAM Document 上进行通孔设置
(2.1) 鼠标左键指向通孔文件名( Nc drl001_14),双击
(2.2) 在弹出的[Edit Dosument] 菜单上，鼠标指向[Customize Document]子菜单[Options]
(2.3) 在[Options]子菜单[NC Drill Options]上 Holes 进行[Through Vias]打勾
(2.4) 设置完成之后，依次在[NC Drill Options]-->[Edit Dosument]点击菜单上的[OK]按钮，
(2.5) 在[Define CAM Document]点击[SAVE]按钮，最后点击[CLOSE]完成通孔的设置

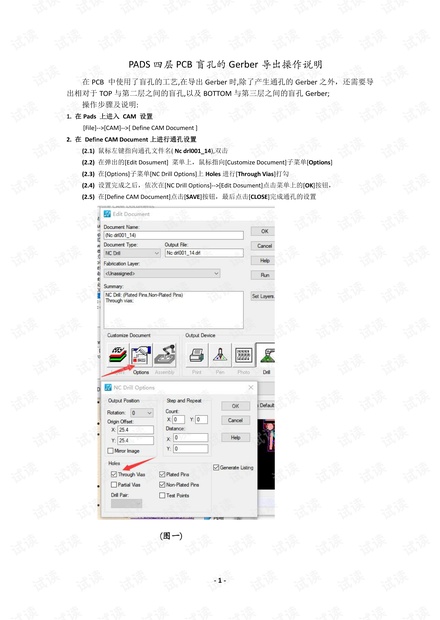

(图一)
