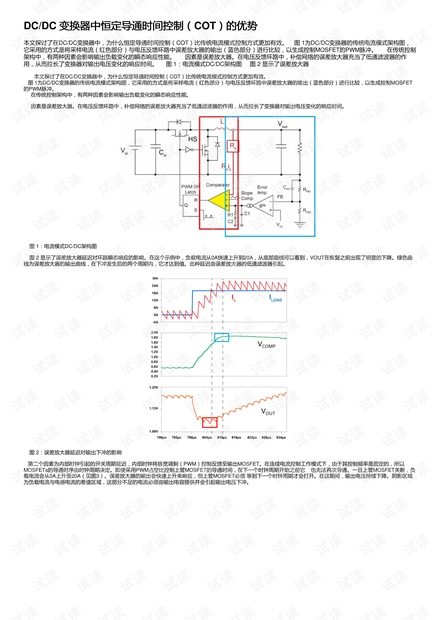

DC/DC 变换器中恒定导通时间控制（变换器中恒定导通时间控制（COT）的优势）的优势
本文探讨了在DC/DC变换器中，为什么恒定导通时间控制（COT）比传统电流模式控制方式更加有效。 图 1为DC/DC变换器的传统电流模式架构图，
它采用的方式是将采样电流（红色部分）与电压反馈环路中误差放大器的输出（蓝色部分）进行比较，以生成控制MOSFET的PWM脉冲。 在传统控制
架构中，有两种因素会影响输出负载变化的瞬态响应性能。 因素是误差放大器。在电压反馈环路中，补偿网络的误差放大器充当了低通滤波器的作
用，从而拉长了变换器对输出电压变化的响应时间。 图 1：电流模式DC/DC架构图 图 2 显示了误差放大器
本文探讨了在DC/DC变换器中，为什么恒定导通时间控制（COT）比传统电流模式控制方式更加有效。
图 1为DC/DC变换器的传统电流模式架构图，它采用的方式是将采样电流（红色部分）与电压反馈环路中误差放大器的输出（蓝色部分）进行比较，以生成控制MOSFET
的PWM脉冲。
在传统控制架构中，有两种因素会影响输出负载变化的瞬态响应性能。
因素是误差放大器。在电压反馈环路中，补偿网络的误差放大器充当了低通滤波器的作用，从而拉长了变换器对输出电压变化的响应时间。

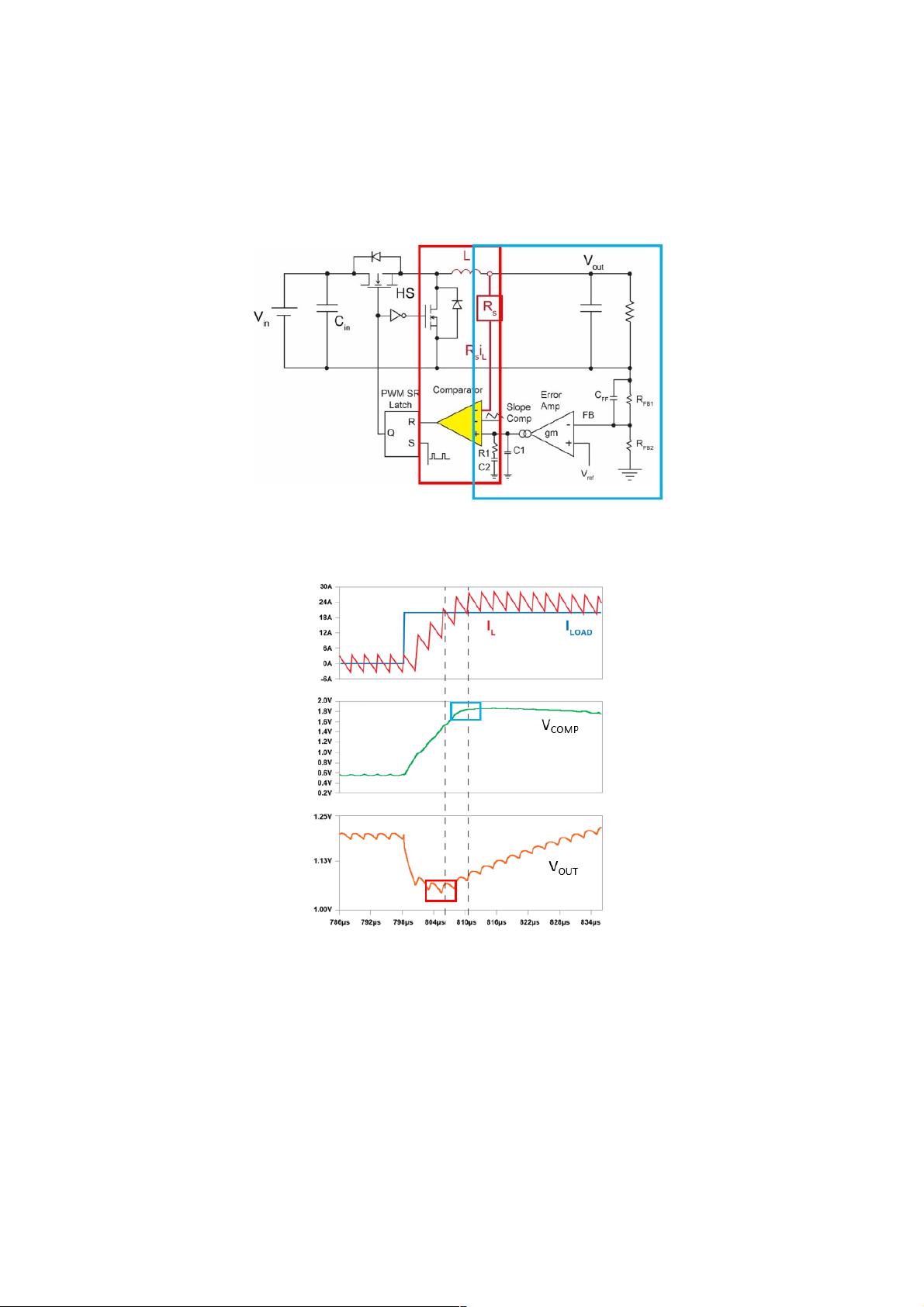

图 1：电流模式DC/DC架构图
图 2 显示了误差放大器延迟对环路瞬态响应的影响。在这个示例中，负载电流从0A快速上升到20A，从底部曲线可以看到，VOUT在恢复之前出现了明显的下降。绿色曲
线为误差放大器的输出曲线，在下冲发生后的两个周期内，它才达到值。此种延迟由误差放大器的低通滤波器引起。
图 2：误差放大器延迟对输出下冲的影响
第二个因素为内部时钟引起的开关周期延迟，内部时钟将脉宽调制（PWM）控制反馈至输出MOSFET。在连续电流控制工作模式下，由于其控制频率是固定的，所以
MOSFETs的导通时序由时钟周期决定。即使采用PWM占空比控制上管MOSFET的导通时间，在下一个时钟周期开始之前它 也无法再次导通。一旦上管MOSFET关断，负
载电流会从0A上升至20A（见图3）。误差放大器的输出会快速上升来响应，但上管MOSFET必须 等到下一个时钟周期才会打开。在这期间，输出电压持续下降。阴影区域
为负载电流与电感电流的差值区域，这部分不足的电流必须由输出电容提供并会引起输出电压下冲。
