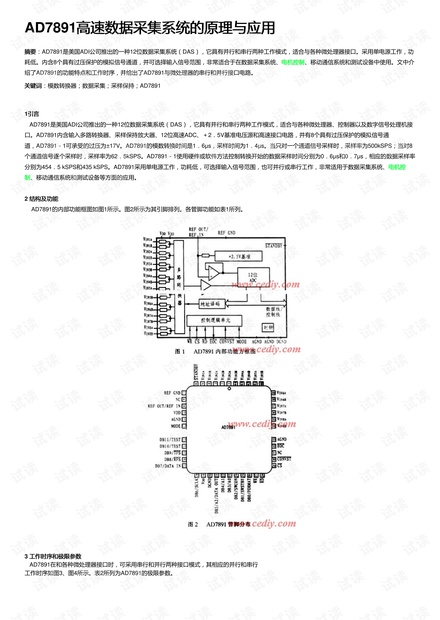

AD7891高速数据采集系统的原理与应用高速数据采集系统的原理与应用
摘要摘要：AD7891是美国ADI公司推出的一种12位数据采集系统（DAS），它具有并行和串行两种工作模式，适合与各种微处理器接口。采用单电源工作，功
耗低。内含8个具有过压保护的模拟信号通道，并可选择输入信号范围，非常适合于在数据采集系统、电机控制电机控制、移动通信系统和测试设备中使用。文中介
绍了AD7891的功能特点和工作时序，并给出了AD7891与微处理器的串行和并行接口电路。
关键词关键词：模数转换器；数据采集；采样保持；AD7891
1引言引言
AD7891是美国ADI公司推出的一种12位数据采集系统（DAS），它具有并行和串行两种工作模式，适合与各种微处理器、控制器以及数字信号处理机接
口。AD7891内含输入多路转换器、采样保持放大器、12位高速ADC、＋2．5V基准电压源和高速接口电路，并有8个具有过压保护的模拟信号通
道，AD7891－1可承受的过压为±17V。AD7891的模数转换时间是1．6μs，采样时间为1．4μs。当只对一个通道信号采样时，采样率为500kSPS；当对8
个通道信号逐个采样时，采样率为62．5kSPS。AD7891－1使用硬件或软件方法控制转换开始的数据采样时间分别为0．6μs和0．7μs，相应的数据采样率
分别为454．5 kSPS和435 kSPS。AD7891采用单电源工作，功耗低，可选择输入信号范围，也可并行或串行工作，非常适用于数据采集系统、电机控电机控
制制、移动通信系统和测试设备等方面的应用。
2 结构及功能结构及功能

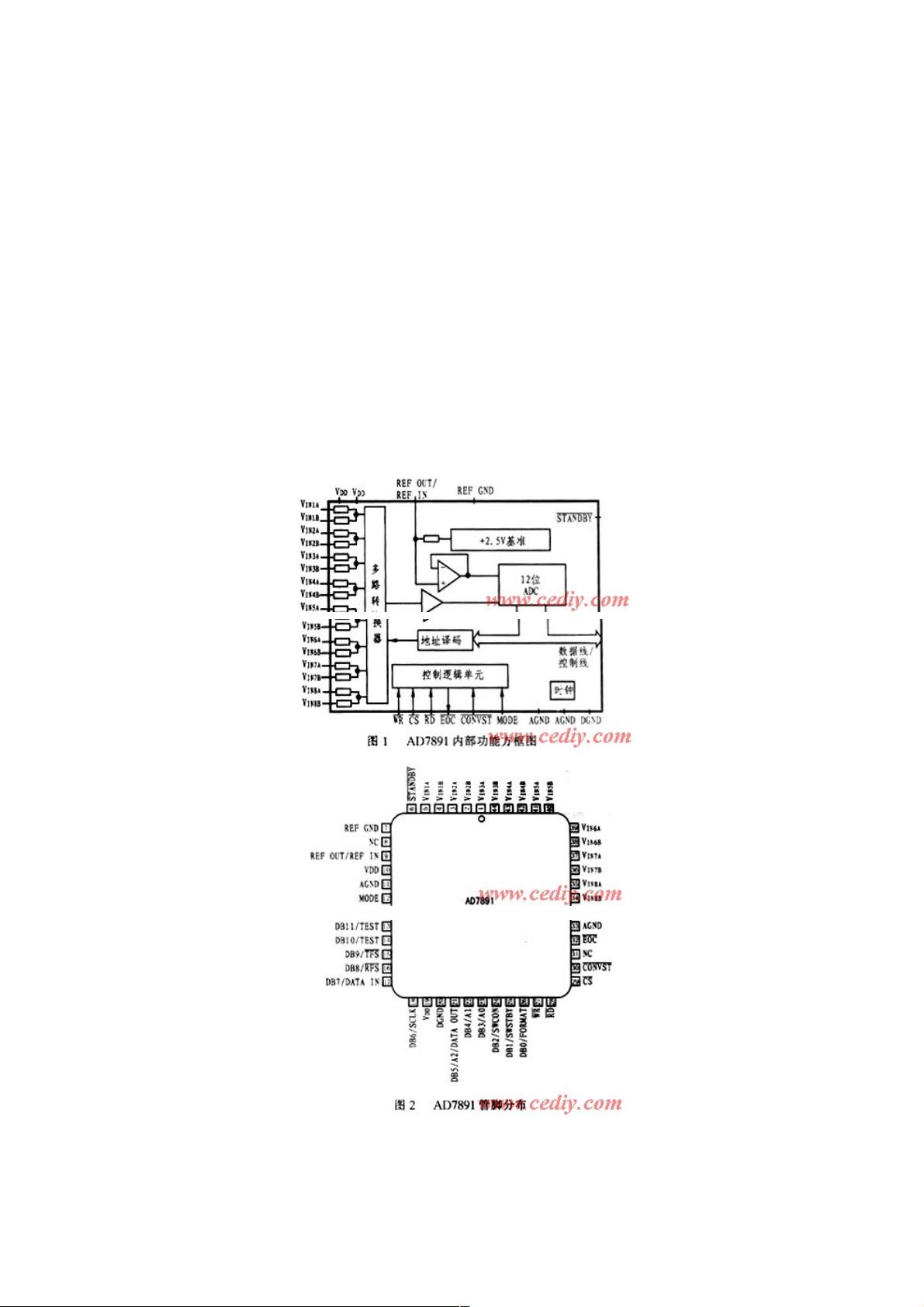

AD7891的内部功能框图如图1所示。图2所示为其引脚排列。各管脚功能如表1所列。
3 工作时序和极限参数工作时序和极限参数
AD7891在和各种微处理器接口时，可采用串行和并行两种接口模式，其相应的并行和串行
工作时序如图3、图4所示。表2所列为AD7891的极限参数。
