伺服电机控制方式有脉冲、模拟量和通讯这三种，在不同的应用场景下，我们该如何选择伺服电机的控制方式呢？
一、伺服电机脉冲控制方式
在一些小型单机设备，选用脉冲控制实现电机的定位，应该是最常见的应用方式，这种控制方式简单，易于理解。
基本的控制思路：脉冲总量确定电机位移，脉冲频率确定电机速度。选用了脉冲来实现伺服电机的控制，翻开伺服电机的使用

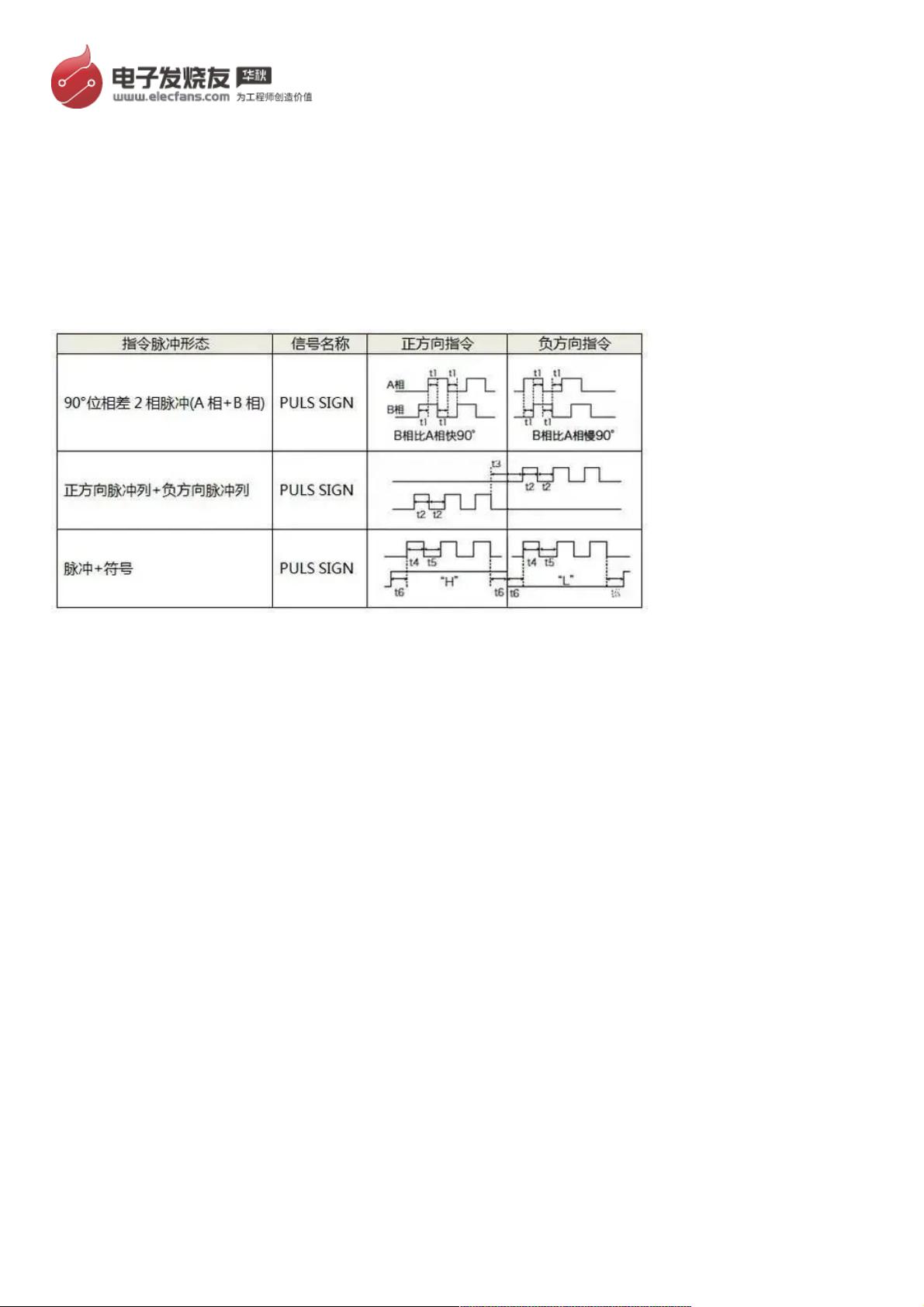

手册，一般会有如下这样的表格：
都是脉冲控制，但是实现方式并不一样：
第一种，驱动器接收两路(A、B路)高速脉冲，通过两路脉冲的相位差，确定电机的旋转方向。如上图中，如果B相比A相快90
度，为正转；那么B相比A相慢90度，则为反转。
运行时，这种控制的两相脉冲为交替状，因此我们也叫这样的控制方式为差分控制。具有差分的特点，那也说明了这种控制方
式，控制脉冲具有更高的抗干扰能力，在一些干扰较强的应用场景，优先选用这种方式。但是这种方式一个电机轴需要占用两
路高速脉冲端口，对高速脉冲口紧张的情况，比较不适用。
第二种，驱动器依然接收两路高速脉冲，但是两路高速脉冲并不同时存在，一路脉冲处于输出状态时，另一路必须处于无效状
态。选用这种控制方式时，一定要确保在同一时刻只有一路脉冲的输出。两路脉冲，一路输出为正方向运行，另一路为负方向
运行。和上面的情况一样，这种方式也是一个电机轴需要占用两路高速脉冲端口。
第三种，只需要给驱动器一路脉冲信号，电机正反向运行由一路方向IO信号确定。这种控制方式控制更加简单，高速脉冲口
资源占用也最少。在一般的小型系统中，可以优先选用这种方式。
二、伺服电机模拟量控制方式
在需要使用伺服电机实现速度控制的应用场景，我们可以选用模拟量来实现电机的速度控制，模拟量的值决定了电机的运行速
度。
模拟量有两种方式可以选择，电流或电压。
电压方式：只需要在控制信号端加入一定大小的电压即可，在有些场景甚至使用一个电位器即可实现控制，非常的简单。但选
用电压作为控制信号，在环境复杂的场景下，电压容易被干扰，造成控制不稳定。
电流方式：需要对应的电流输出模块，但电流信号抗干扰能力强，可以使用在复杂的场景。
三、伺服电机通信控制方式
采用通信方式实现伺服电机控制的常见方式有CAN、EtherCAT、Modbus、Profibus。使用通信方式来对电机进行控制，是目
前一些复杂、大系统应用场景首选的控制方式。在这种方式下，系统的大小、电机轴的多少都易于裁剪，没有复杂的控制接
线。搭建的系统具有极高的灵活性。
