完整的完整的Archimate视点指南（包括示例）视点指南（包括示例）
视点是ArchiMate 3中非常重要的概念之一。每个视点都包含一组专用的ArchiMate元素，这些元素使架构师设计人员可以对企
业体系结构的特定方面进行建模。官方的ArchiMate 3规范提供了23个ArchiMate示例视点，供架构设计师遵循。在这个
ArchiMate视点指南中，我们将介绍所有这23个ArchiMate视点，并为每个视点提供清晰的说明和ArchiMate图表示例。
什么是ArchiMate Viewpoint？
在ArchiMate语言中，视点是ArchiMate元素和关系的相关子集，放在一个图上表示体系结构的特定部分。
什么是ArchiMate示例视点？
ArchiMate提出了一组可以作为建模工作起点的示例视点。每个ArchiMate视点都包含来自不同ArchiMate层的元素，以解决利
益相关者的特定问题。
ArchiMate提出的示例视点主要分为四类:
基本视点：可以使用业务，应用和技术三层中的概念。
动机视点：用于建模架构的动机方面。
战略视点：通过描述企业的高级战略方向和组成来描述企业的战略方面。
实施和迁移视点：用于对架构变更的管理进行建模，从基准到目标架构的过渡以及程序与项目之间的关系。
如何应用示例视点？
重要的是要注意，ArchiMate规范中正式发布的示例视点不应只限制于建模活动。您应该修改示例视点，甚至定义自己的视点
来解决利益相关者的特定问题。
基本视点
ArchiMate基本视点涵盖了三个主要层次的主要元素和概念:业务、应用和技术。下面是ArchiMate 3.0示例视点表，分为四类，
表明了它们所涵盖的方向和范围:
组成：定义元素内部组成和聚集的视点。
支持：查看其他元素支持的元素的视点。通常从一层到上一层。
合作：朝着彼此合作的对等元素。通常跨方面。
实现：您正在查看实现其他元素的元素的视点。通常从一层到下一层。
组成组成：
支持支持：
合作合作：
实现实现：
在接下来的部分中，我们将详细介绍ArchiMate所有基本视点。对于每个视点，都涵盖了目标利益相关者，要解决的问题，目
的和范围。此外，还将提供ArchiMate图表示例。
除了指定的元素外，Grouping元素，Junction和Or Orjunction也可以在每个视点中使用。
组织视点
什么是组织视点？
组织视点用于表示组织单位（例如组织，公司，部门、甚至是公司网络）的组织结构。通常，结构以嵌套方式表示。但是，像
传统的组织结构图一样呈现也很常见。组织视点通常用于确定组织单位的能力和职责。
下表更详细地描述了组织视点。

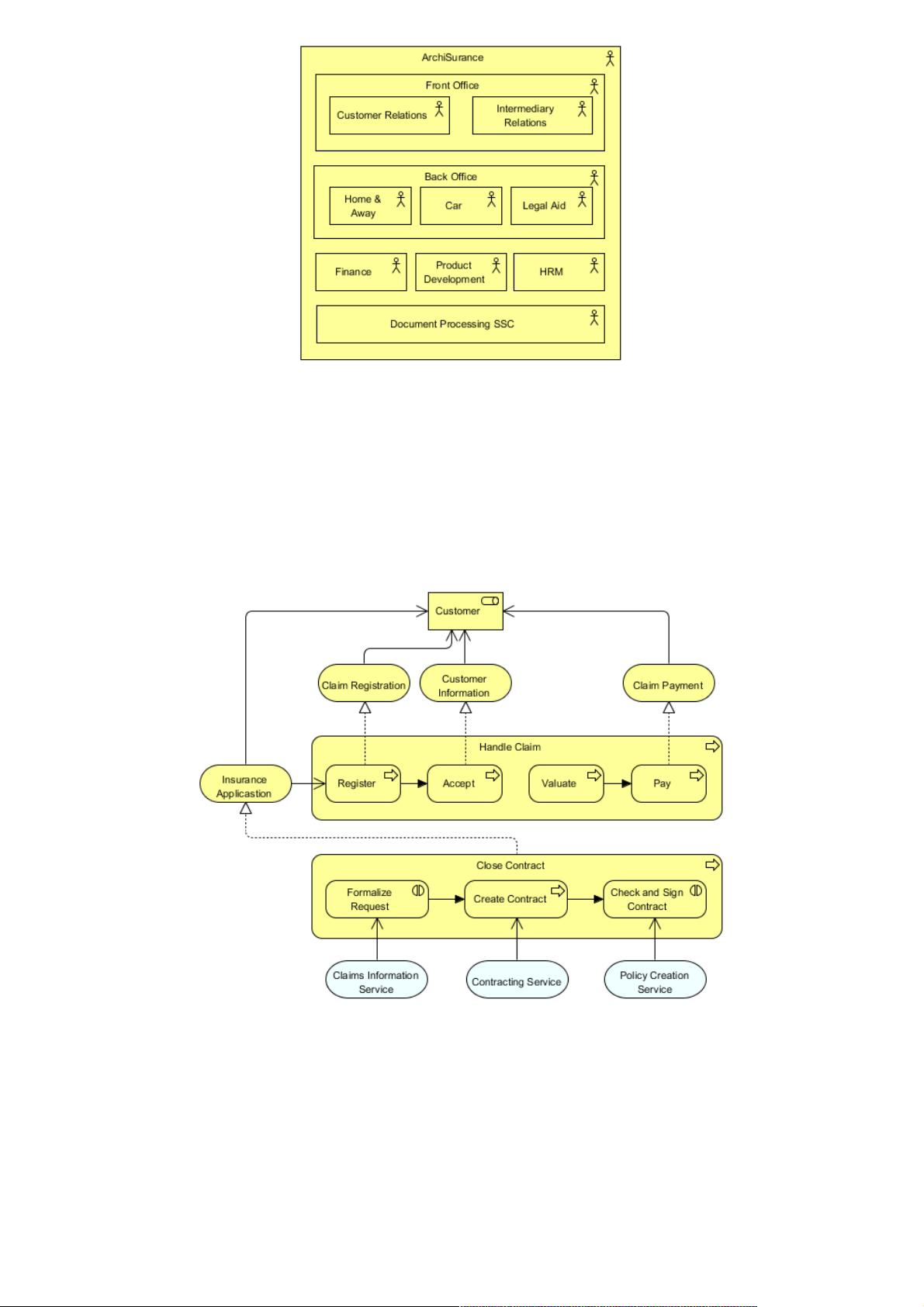

组织视点示例
下图显示了在组织视点下绘制的ArchiMate图。
