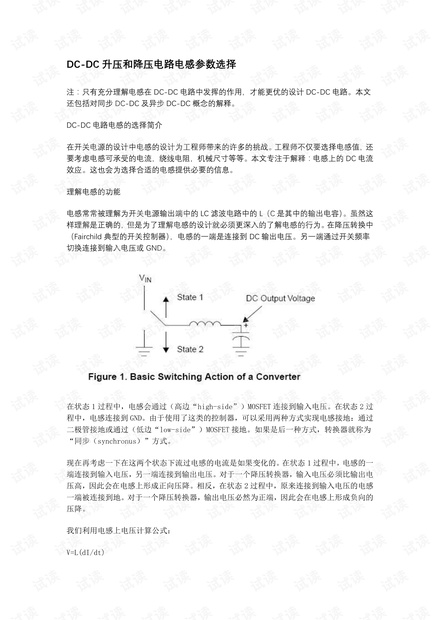

DC-DC 升压和降压电路电感参数选择
注：只有充分理解电感在 DC-DC 电路中发挥的作用，才能更优的设计 DC-DC 电路。本文
还包括对同步 DC-DC 及异步 DC-DC 概念的解释。
DC-DC 电路电感的选择简介
在开关电源的设计中电感的设计为工程师带来的许多的挑战。工程师不仅要选择电感值，还
要考虑电感可承受的电流，绕线电阻，机械尺寸等等。本文专注于解释：电感上的 DC 电流
效应。这也会为选择合适的电感提供必要的信息。
理解电感的功能
电感常常被理解为开关电源输出端中的 LC 滤波电路中的 L（C 是其中的输出电容）。虽然这
样理解是正确的，但是为了理解电感的设计就必须更深入的了解电感的行为。在降压转换中
（Fairchild 典型的开关控制器），电感的一端是连接到 DC 输出电压。另一端通过开关频率
切换连接到输入电压或 GND。

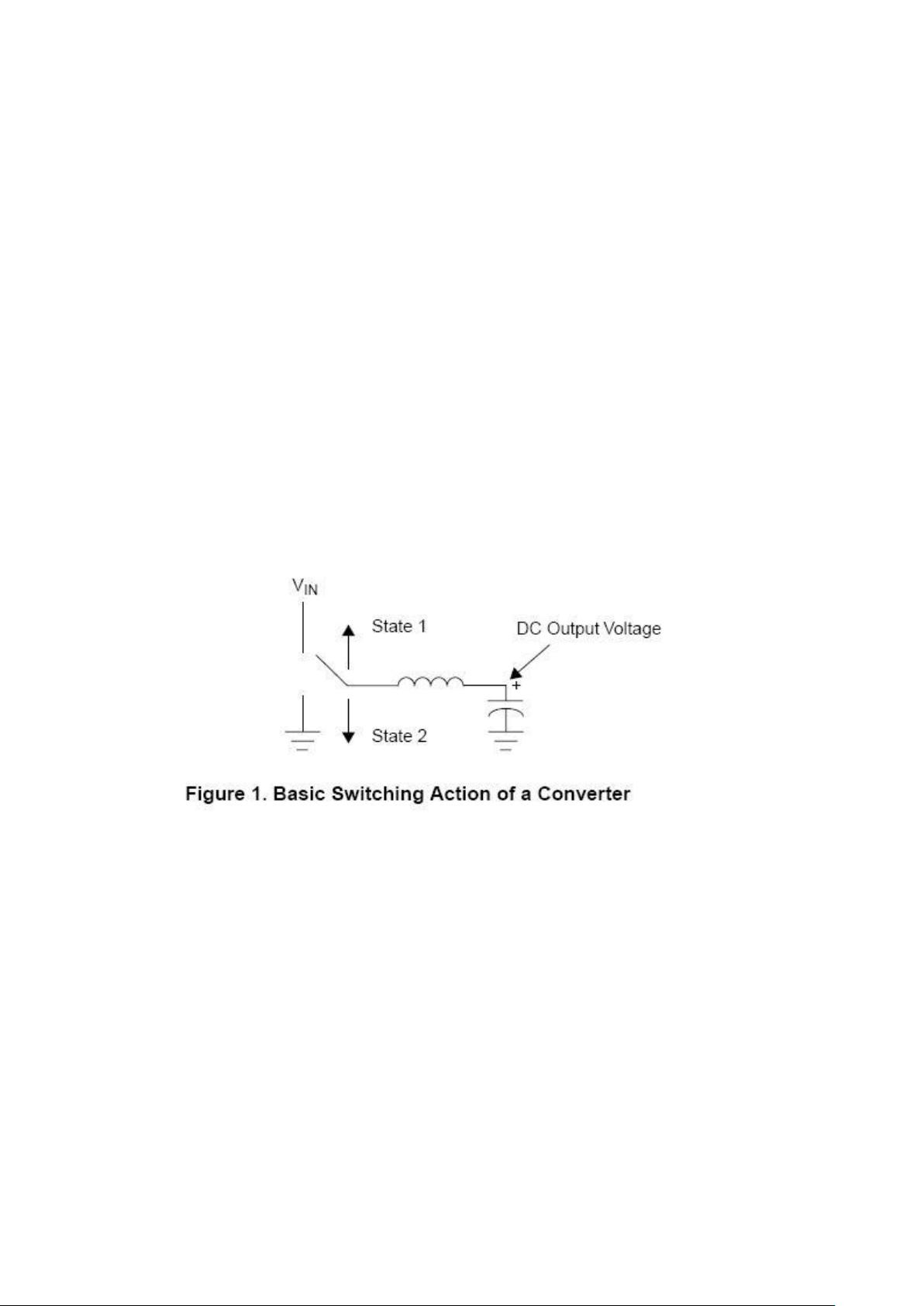

在状态 1 过程中，电感会通过（高边“high-side”）MOSFET 连接到输入电压。在状态 2 过
程中，电感连接到 GND。由于使用了这类的控制器，可以采用两种方式实现电感接地：通过
二极管接地或通过（低边“low-side”）MOSFET 接地。如果是后一种方式，转换器就称为
“同步（synchronus）”方式。
现在再考虑一下在这两个状态下流过电感的电流是如果变化的。在状态 1 过程中，电感的一
端连接到输入电压，另一端连接到输出电压。对于一个降压转换器，输入电压必须比输出电
压高，因此会在电感上形成正向压降。相反，在状态 2 过程中，原来连接到输入电压的电感
一端被连接到地。对于一个降压转换器，输出电压必然为正端，因此会在电感上形成负向的
压降。
我们利用电感上电压计算公式：
V=L(dI/dt)
