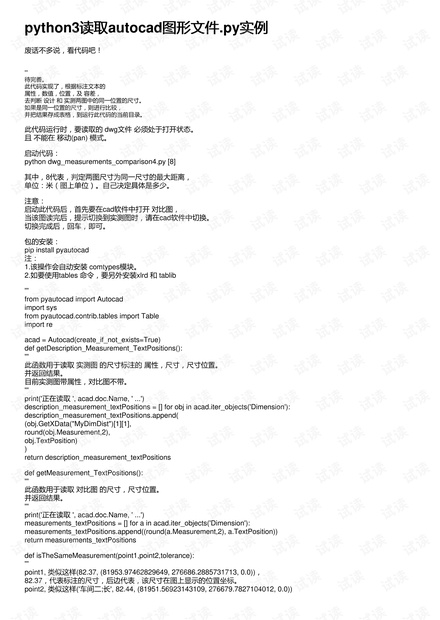

python3读取读取autocad图形文件图形文件.py实例实例
废话不多说，看代码吧！
'''
待完善。
此代码实现了，根据标注文本的
属性，数值，位置，及 容差，
去判断 设计 和 实测两图中的同一位置的尺寸。
如果是同一位置的尺寸，则进行比较，
并把结果存成表格，到运行此代码的当前目录。
此代码运行时，要读取的 dwg文件 必须处于打开状态。
且 不能在 移动(pan) 模式。
启动代码：
python dwg_measurements_comparison4.py [8]
其中，8代表，判定两图尺寸为同一尺寸的最大距离，
单位：米（图上单位）。自己决定具体是多少。
注意：
启动此代码后，首先要在cad软件中打开 对比图，
当该图读完后，提示切换到实测图时，请在cad软件中切换。
切换完成后，回车，即可。
包的安装：
pip install pyautocad
注：
1.该操作会自动安装 comtypes模块。
2.如要使用tables 命令，要另外安装xlrd 和 tablib
'''
from pyautocad import Autocad
import sys
from pyautocad.contrib.tables import Table
import re
acad = Autocad(create_if_not_exists=True)
def getDescription_Measurement_TextPositions():
'''
此函数用于读取 实测图 的尺寸标注的 属性，尺寸，尺寸位置。
并返回结果。
目前实测图带属性，对比图不带。
'''
print('正在读取 ', acad.doc.Name, ' ...')
description_measurement_textPositions = [] for obj in acad.iter_objects('Dimension'):
description_measurement_textPositions.append(
(obj.GetXData("MyDimDist")[1][1],
round(obj.Measurement,2),
obj.TextPosition)
)
return description_measurement_textPositions
def getMeasurement_TextPositions():
'''
此函数用于读取 对比图 的尺寸，尺寸位置。
并返回结果。
'''
print('正在读取 ', acad.doc.Name, ' ...')
measurements_textPositions = [] for a in acad.iter_objects('Dimension'):
measurements_textPositions.append((round(a.Measurement,2), a.TextPosition))
return measurements_textPositions
def isTheSameMeasurement(point1,point2,tolerance):
'''
point1, 类似这样(82.37, (81953.97462829649, 276686.2885731713, 0.0))，
82.37，代表标注的尺寸，后边代表，该尺寸在图上显示的位置坐标。
point2, 类似这样('车间二;长', 82.44, (81951.56923143109, 276679.7827104012, 0.0))
