目录
第一章 项目概述..................................................... 1
1.1 项目背景...................................................... 1
1.2 项目需求...................................................... 1
1.2.1 学校基本概况 .............................................. 1
1.2.2 建筑物布局及结构 .......................................... 1
1.2.3 网络系统需求 .............................................. 4
1.2.4 综合布线系统需求 .......................................... 5
1.2.5 网络中心机房需求 .......................................... 7
1.2.6 网络安全需求 .............................................. 7
1.2.7 网络服务与应用需求 ........................................ 7
1.2.8 网络管理需求 .............................................. 8
第二章 网络系统逻辑设计............................................. 9
2.1 网络类型与规模 ................................................ 9
2.2 网络拓扑结构 .................................................. 9
2.3 与外部网络互联 ............................................... 10
2.4 IP 地址规划方案 .............................................. 10
2.5 VLAN 设计及其 IP 地址分类 ..................................... 10
2.6 网络性能及可靠性 ............................................. 11
第三章 综合布线系统设计............................................ 12
3.1 设计范围及要求 ............................................... 12
3.2 布线系统的组成和器件选择原则 ................................. 13
3.3 综合布线子系统设计 ........................................... 13
3.4 网络工程综合布线系统图纸设计 ................................. 14
第四章 网络中心机房设计............................................ 19
4.1 机房功能划分与布局 ........................................... 19
4.2 网络中心机房环境 ............................................. 19
4.3 供电系统 ..................................................... 20
4.4 防雷接地保护系统 ............................................. 20
4.5 消防系统 ..................................................... 20
第五章 网络服务与应用平台设计...................................... 21
5.1 网络信息服务系统 ............................................. 21
5.2 网络应用平台 ................................................. 21
5.3 存储系统 ..................................................... 21
第六章 网络安全与管理平台设计...................................... 22
6.1 网络安全措施 ................................................. 22
6.2 防火墙系统和上网行为管理 ..................................... 22
6.3 网络管理 ..................................................... 23
第七章 网络设备选型................................................ 24
第八章 网络工程管理................................................ 25
8.1 项目组织管理 ................................................. 25
8.2 项目施工管理 ................................................. 25
8.3 项目进度管理 ................................................. 26
8.4 项目质量管理 ................................................. 27
8.4.1 项目质量管理原则 ......................................... 27
8.4.2 项目质量管理措施 ......................................... 27
8.5 项目安全管理 ................................................. 28
8.6 项目文档管理 ................................................. 29
参考文献........................................................... 30
1
第一章 项目概述
1.1. 项目背景
曼山小学位于福建省南平市建阳区童游曼头山惠民花苑小区附近,总投资
2600 万元,占地面积 21 亩,可招收一至六年级 24 班,招生 1200 名。随着当代
信息技术向中小学教育的扩展,校园网络的建设已经是教育现代化的基础,是有
效提高教学和办公效率的手段,规划一个功能完善、设备先进、性能优良、安全
稳定的计算机网络系统十分重要。
1.2. 项目需求
1.2.1. 学校基本概况
曼山小学位于童游曼头山惠民花苑小区附近,占地面积 21 亩,共有 2 栋教
学楼,1 栋办公楼,1 栋多媒体中心楼。教学楼 1 有四层,教学楼 2 一楼为空架
层,两栋教学楼共有 20 个教室、2 个大教室、1 个信息教室和 1 个音乐教室,其
中教学楼 2 包含三个教师办公室。行政楼有三层,一楼为图书室,二三楼共计 16
个办公室。多媒体中心有两层,包含一个大多媒体教室和一个阶梯教室。校园内
楼栋分布集中,地势平坦,楼栋间线路布线没有阻挡物。
1.2.2. 建筑物布局及结构

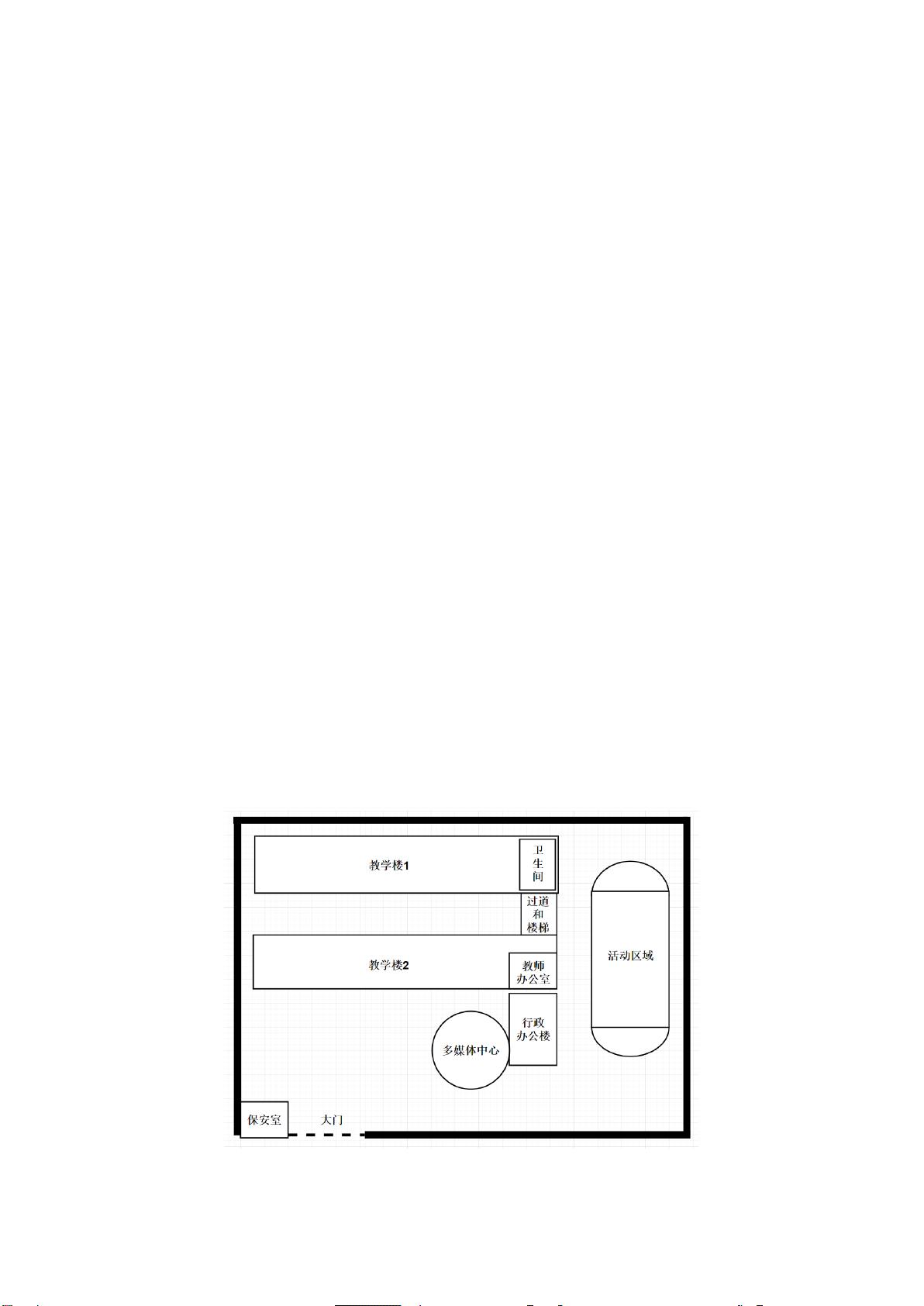

各楼宇地理分布如图 1.1 所示
图 1.1 建筑物基本地理分布如图
2
教学楼长约 50 米,宽约 9 米,行政办公楼长约 9 米,宽约 15 米,多媒体中
心为圆形,直径约 15 米。
教学楼 1 的一层为 1 个信息教室和 1 个音乐教室,二层为 2 个大教室,这四
个教室大小相同,长约 18 米,宽约 7 米;第 3、4 层为普通教室,长约 9 米,宽
约 7 米。
教学楼 2 的第 2、3、4 层为普通教室和教师办公室,普通教室长约 9 米,宽
约 7 米,教师办公室大小与普通教室相同。
行政办公楼一楼为图书室,第 2、3 层为普通办公室,宽约 3 米,长约 4 米。
多媒体中心阶梯教室和大多媒体教室,两个教室大小相同,长约 12 米,宽
约 8 米。
①教学楼 1 平面布局图如图 1.2、图 1.3、图 1.4 所示。
②教学楼 2 的平面图如图 1.5 所示。
③行政办公楼的平面布局图如图 1.6、图 1.7 所示。
④多媒体中心的平面布局图如图 1.8 所示。

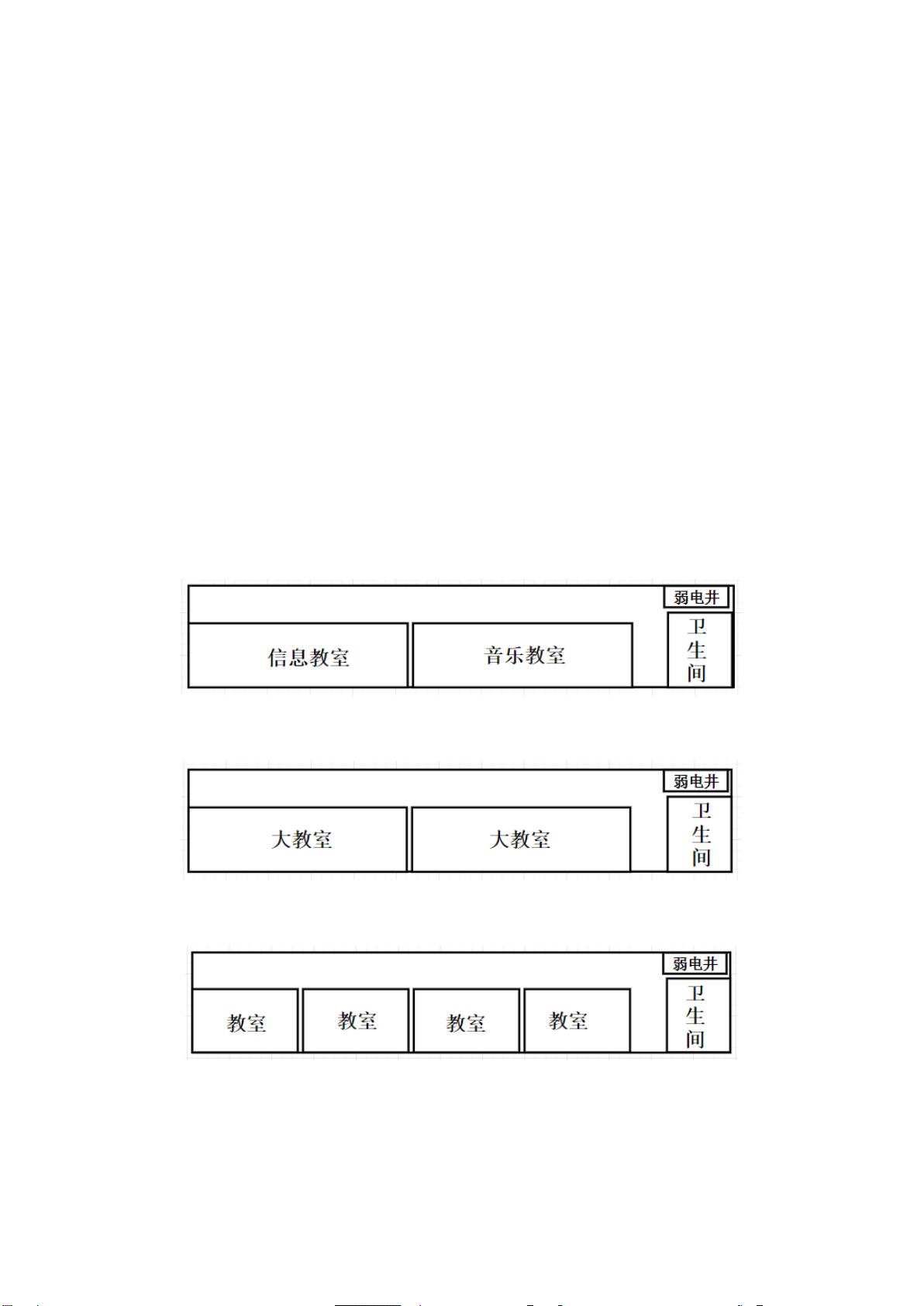

图 1.2 教学楼 1 第 1 层
图 1.3 教学楼 1 第 2 层
图 1.4 教学楼 1 第 3、4 层
3

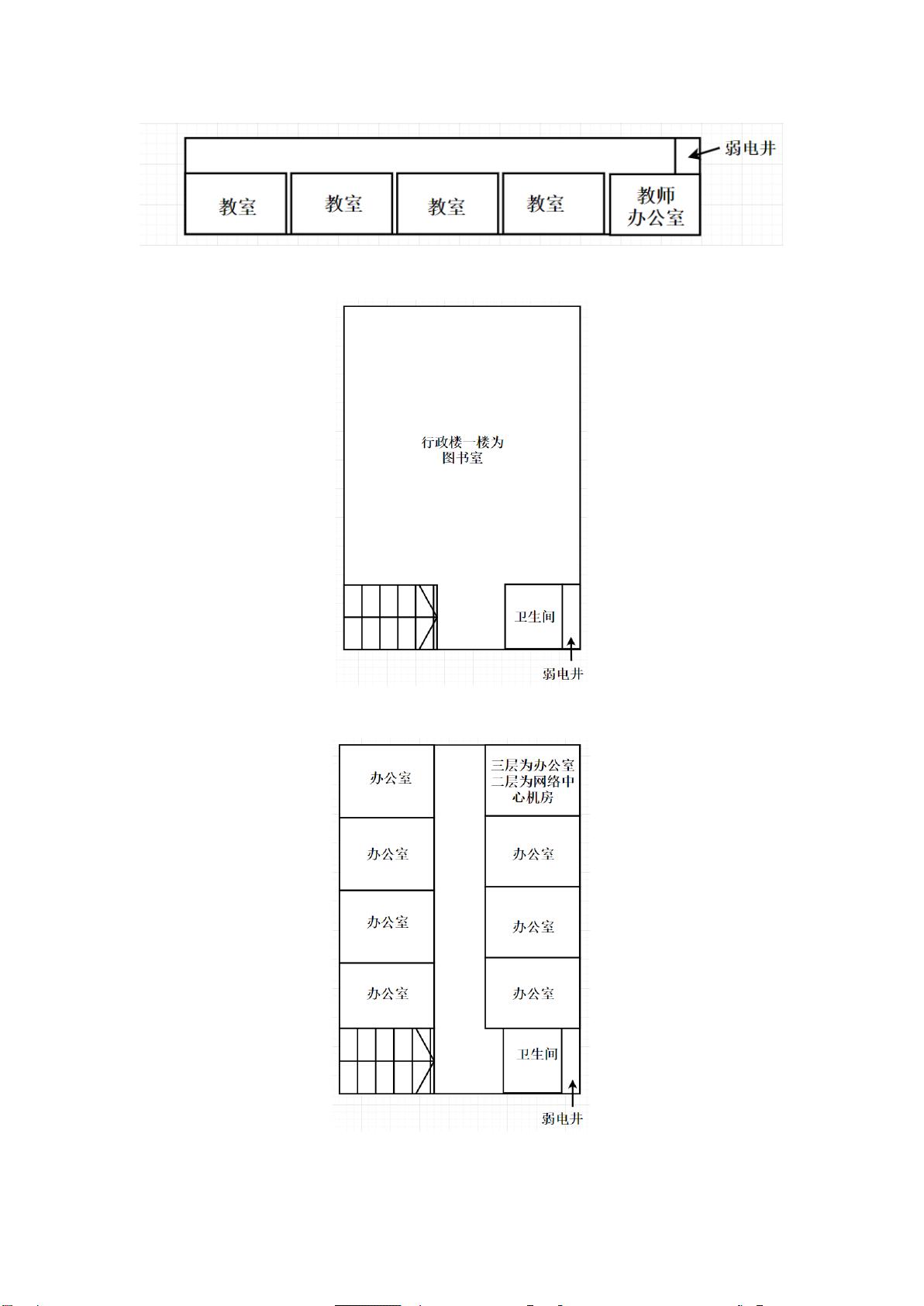

图 1.5 教学楼 2 第 2~4 层
图 1.6 行政办公楼第 1 层
图 1.7 行政办公楼第 3 层
