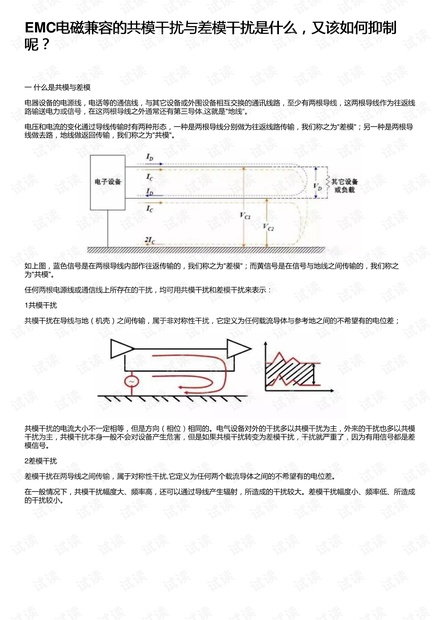

EMC电磁兼容的共模干扰与差模干扰是什么，又该如何抑制电磁兼容的共模干扰与差模干扰是什么，又该如何抑制
呢？呢？
一 什么是共模与差模
电器设备的电源线，电话等的通信线，与其它设备或外围设备相互交换的通讯线路，至少有两根导线，这两根导线作为往返线
路输送电力或信号，在这两根导线之外通常还有第三导体,这就是"地线"。
电压和电流的变化通过导线传输时有两种形态，一种是两根导线分别做为往返线路传输，我们称之为"差模"；另一种是两根导
线做去路，地线做返回传输，我们称之为"共模"。

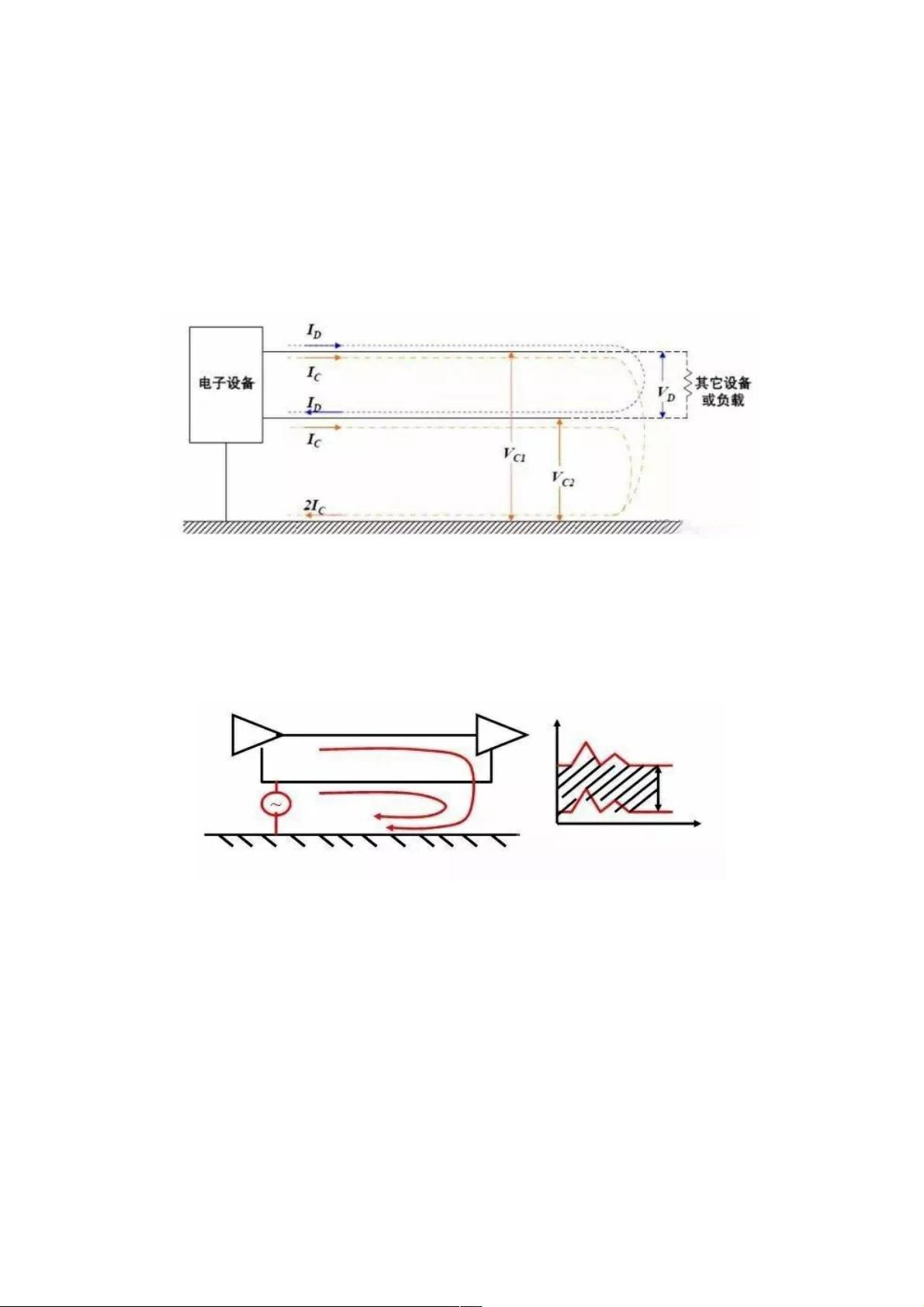

如上图，蓝色信号是在两根导线内部作往返传输的，我们称之为"差模"；而黄信号是在信号与地线之间传输的，我们称之
为"共模"。
任何两根电源线或通信线上所存在的干扰，均可用共模干扰和差模干扰来表示：
1共模干扰
共模干扰在导线与地（机壳）之间传输，属于非对称性干扰，它定义为任何载流导体与参考地之间的不希望有的电位差；
共模干扰的电流大小不一定相等，但是方向（相位）相同的。电气设备对外的干扰多以共模干扰为主，外来的干扰也多以共模
干扰为主，共模干扰本身一般不会对设备产生危害，但是如果共模干扰转变为差模干扰，干扰就严重了，因为有用信号都是差
模信号。
2差模干扰
差模干扰在两导线之间传输，属于对称性干扰,它定义为任何两个载流导体之间的不希望有的电位差。
在一般情况下，共模干扰幅度大、频率高，还可以通过导线产生辐射，所造成的干扰较大。差模干扰幅度小、频率低、所造成
的干扰较小。
