在舞台表演中，演员不光在舞台上演唱，且有舞蹈表演或与台下观众互动，如果使用有线传声器，会大大限制演员的表演
动作，传声器拾音也会受到一定影响，为了满足演出的效果，保证扩声的质量，可使用无线传声器。无线传声器是把换能后的
声频电信号调制在一个载波上，经天线辐射到接收点。因其不需音频线缆与放大器相连接，演员活动自然就获得了自由。
1 无线传声器的工作原理无线传声器的工作原理
无线传声器由传声器、小型无线电发射机和接收机三部分组成。传声器将声音变换成相应的电信号，小型无线电发射机将
音频信号调制成无线电波从天线发射出去，再由接收机接收后还原出原来的声音信号。
无线传声器的调制采用调频方式，调频方法主要有两种：一种是电容式传声器直接调频，即把电容式传声器的极头直接接
入调频用振荡器的振荡回路中，充当一个回路电容，当振膜受到声波振动时，电容式传声器膜片与后极板之间的电容量随之变
化，致使LC振荡回路的总容量发生变化，从而使振荡频率改变，实现频率调制；另一种是改变并联在振荡器回路上的有源器
件的内部电容，使振荡频率发生变化，从而获得调频，而极间电容的变化由传声器的声音信号控制，这种方式一般是将传声器
输出信号经过放大后去调制振荡电路。
无线传声器首先将声音转变成音频信号，再以调频方式调制到一个超高频信号，并将此信号通过天线向空间发射出去；接
收时，采用一个调频接收机，将接收到的信号通过高放、解调、中放、比例鉴频、前置级、放大级，输出一个音频信号。
无线传声器发射机的电路组成框图如图1所示。传声器拾取空间的声波。传声器极头可选用动圈式传声器极头，也可以选
用驻极体传声器极头和电容式传声器极头。音频放大电路将由传声器极头拾取的音频信号电平加以放大并进行调制，成为调频
信号，送入混频电路。本机振荡器采用石英晶体振荡器，产生甚高频或超高频载波信号，送入混频电路。混频电路将调频信号
和载波信号叠加混合，送入高频放大电路中。高频放大电路将带有音频信号的载波电平加以放大。隔离发射电路把载波信号的
功率加以放大，才能够通过发射天线向空间辐射。

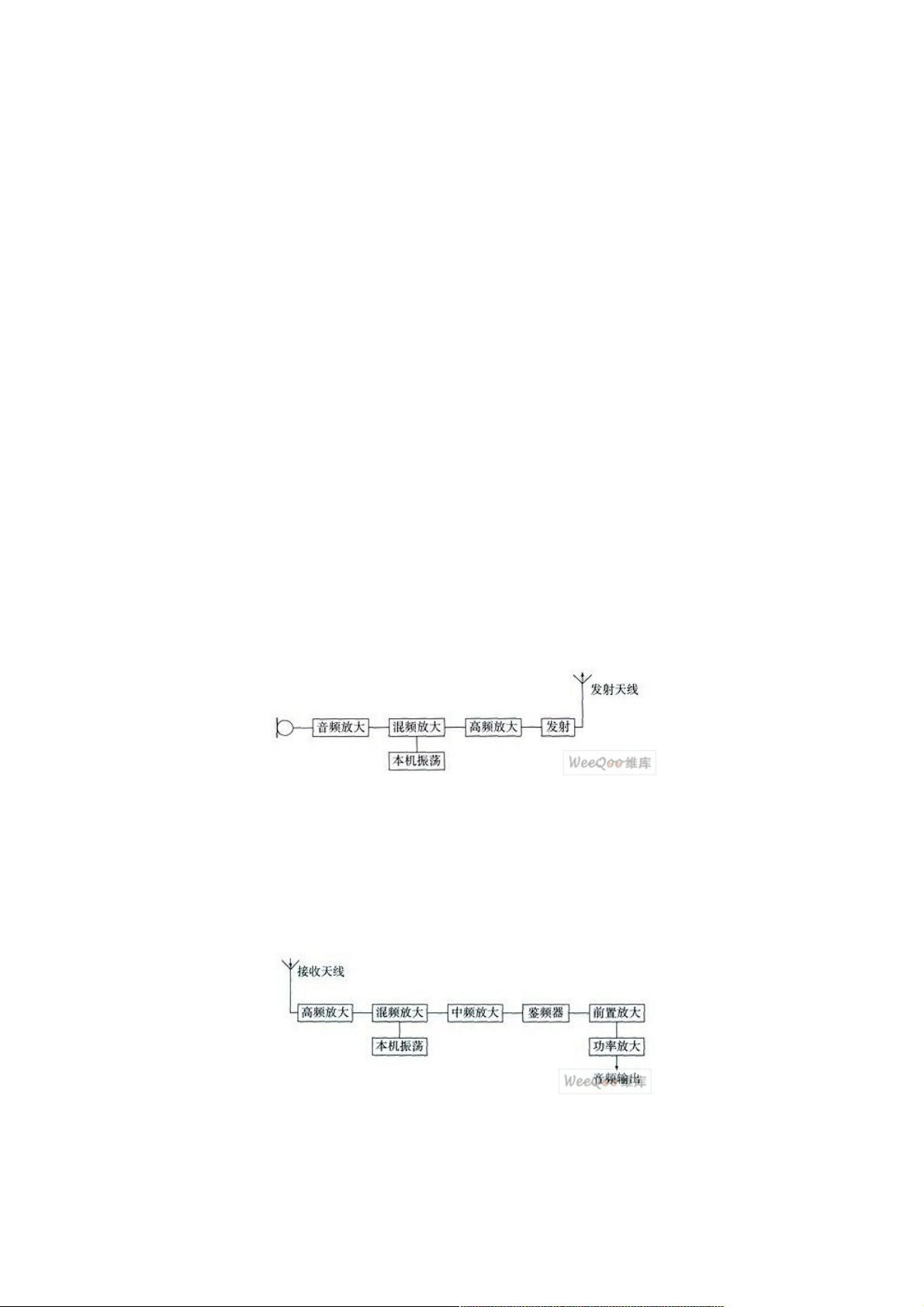

图1 无线话筒电路原理框图
无线传声器接收机的电路组成框图如图2所示。接收天线接收空间的甚高频或超高频载波信号，该信号很微弱。因此，需
要高频放大电路加以放大。本机振荡采用石英晶体振荡器，产生比发射机高465 kHz的载波信号，送入混频电路中。混频电路
把带音频信号的载波信号和本振载波通过混频在相位上进行相差，即把载波信号差掉，留下中频信号。中频放大电路对中频信
号放大效率，通过、二级和三级中频放大把调制有音频信号的中频信号进行高倍数放大。鉴频电路把调频方式的音频信号转换
成为调幅方式的音频信号。前置放大级把音频信号再加以放大以满足下工作的要求。功率放大电路是小型功率放大，将音频信
号的能量加以扩大，使音频信号的电压达到0—4 dB的电平，送到调音台的输入端。
图2 无线话筒接收机框图
2 无线传声器使用要点无线传声器使用要点
(1)在使用传声器之前，应先了解传声器的类型和特性，往往静态技术指标稍低而瞬态特性好的传声器，要比静态指标较
高而瞬态特性较差的传声器更好一些。
(2)舞台上使用的无线传声器载频都选在甚高频或超高频频段。因为超短波都是以视线方式传播的，所以接收机的天线尽
量与发射机近一些。
