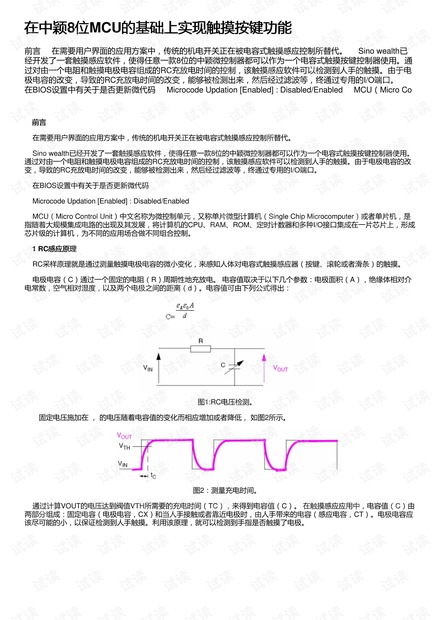

在中颖在中颖8位位MCU的基础上实现触摸按键功能的基础上实现触摸按键功能

前言在需要用户界面的应用方案中，传统的机电开关正在被电容式触摸感应控制所替代。 Sino wealth已

经开发了一套触摸感应软件，使得任意一款8位的中颖微控制器都可以作为一个电容式触摸按键控制器使用。通

过对由一个电阻和触摸电极电容组成的RC充放电时间的控制，该触摸感应软件可以检测到人手的触摸。由于电

极电容的改变，导致的RC充放电时间的改变，能够被检测出来，然后经过滤波等，终通过专用的I/O端口。

在BIOS设置中有关于是否更新微代码 Microcode Updation [Enabled] : Disabled/Enabled MCU（Micro Co

前言前言

在需要用户界面的应用方案中，传统的机电开关正在被电容式触摸感应控制所替代。

Sino wealth已经开发了一套触摸感应软件，使得任意一款8位的中颖微控制器都可以作为一个电容式触摸按键控制器使用。

通过对由一个电阻和触摸电极电容组成的RC充放电时间的控制，该触摸感应软件可以检测到人手的触摸。由于电极电容的改

变，导致的RC充放电时间的改变，能够被检测出来，然后经过滤波等，终通过专用的I/O端口。

在BIOS设置中有关于是否更新微代码

Microcode Updation [Enabled] : Disabled/Enabled

MCU（Micro Control Unit）中文名称为微控制单元，又称单片微型计算机（Single Chip Microcomputer）或者单片机，是

指随着大规模集成电路的出现及其发展，将计算机的CPU、RAM、ROM、定时计数器和多种I/O接口集成在一片芯片上，形成

芯片级的计算机，为不同的应用场合做不同组合控制。

1 RC感应原理感应原理

RC采样原理就是通过测量触摸电极电容的微小变化，来感知人体对电容式触摸感应器（按键、滚轮或者滑条）的触摸。

电极电容（C）通过一个固定的电阻（R）周期性地充放电。电容值取决于以下几个参数：电极面积（A），绝缘体相对介

电常数，空气相对湿度，以及两个电极之间的距离（d）。电容值可由下列公式得出：

　　

　　

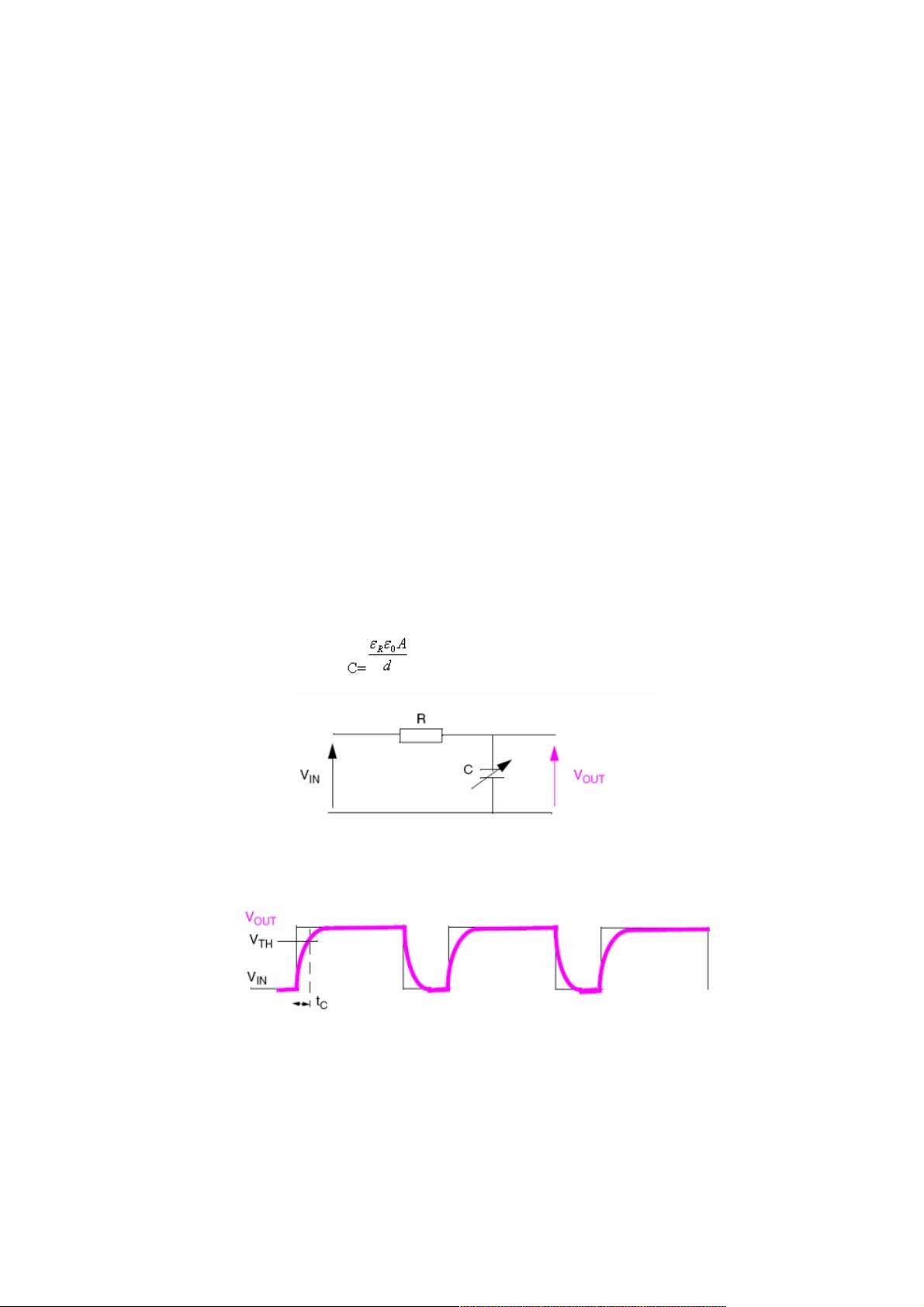

　　图1:RC电压检测。

　　固定电压施加在，的电压随着电容值的变化而相应增加或者降低，如图2所示。

　　

　　图2：测量充电时间。

通过计算VOUT的电压达到阀值VTH所需要的充电时间（TC），来得到电容值（C）。在触摸感应应用中，电容值（C）由

两部分组成：固定电容（电极电容，CX）和当人手接触或者靠近电极时，由人手带来的电容（感应电容，CT）。电极电容应

该尽可能的小，以保证检测到人手触摸。利用该原理，就可以检测到手指是否触摸了电极。
