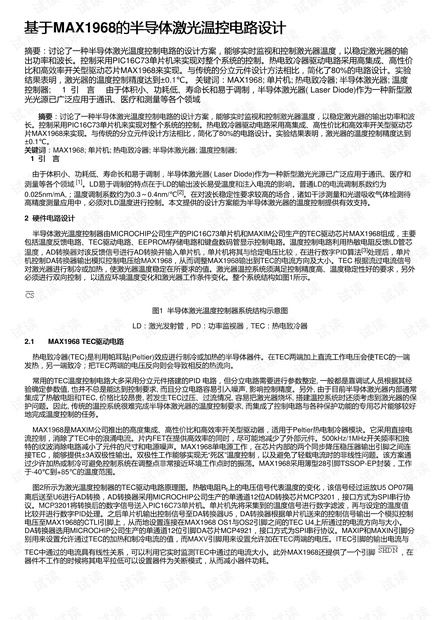

基于MAX1968的半导体激光温控电路设计

摘要：讨论了一种半导体激光温度控制电路的设计方案，能够实时监视和控制激光器温度，以稳定激光器的输出功率和波长。控制采用PIC16C73单片机来实现对整个系统的控制。热电致冷器驱动电路采用高集成、高性价比和高效率开关型驱动芯片MAX1968来实现。与传统的分立元件设计方法相比，简化了80%的电路设计。实验结果表明，激光器的温度控制精度达到±0.1℃。 关键词：MAX1968; 单片机; 热电致冷器; 半导体激光器; 温度控制器;     1  引　言     由于体积小、功耗低、寿命长和易于调制，半导体激光器( Laser Diode)作为一种新型激光光源已广泛应用于通讯、医疗和测量等各个领域
