TRL微波器件测量去嵌入校准原理详解

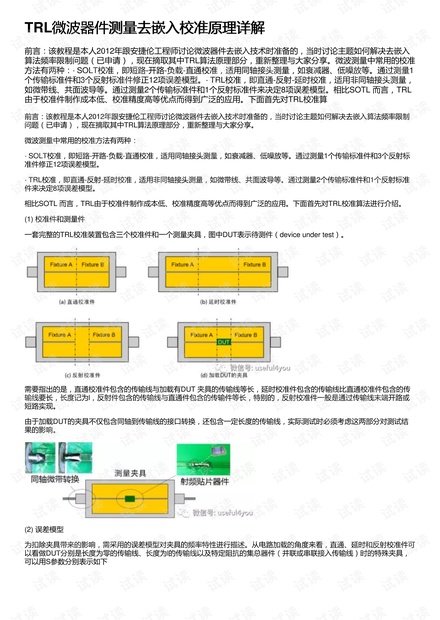

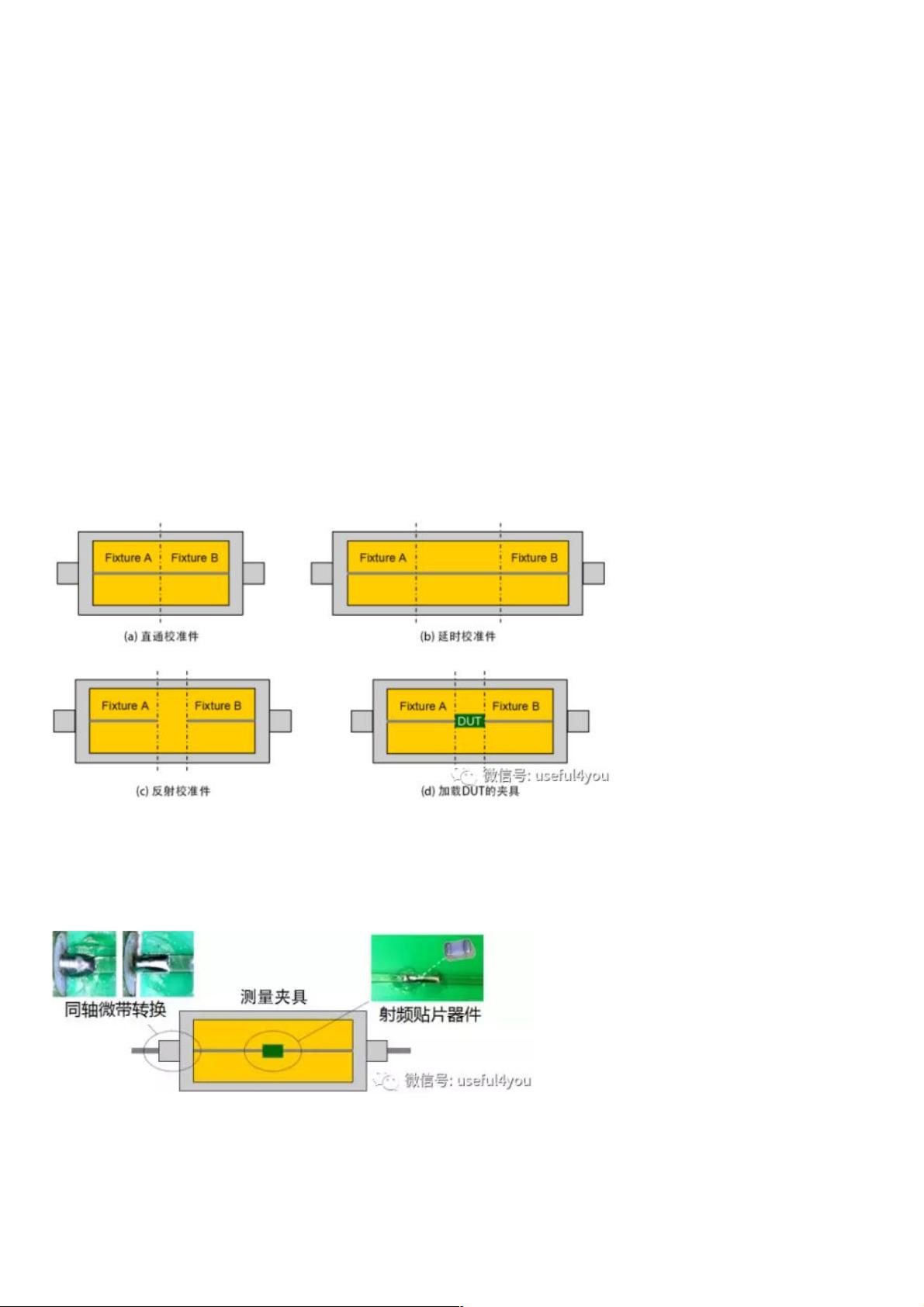

前言：该教程是本人2012年跟安捷伦工程师讨论微波器件去嵌入技术时准备的，当时讨论主题如何解决去嵌入算法频率限制问题（已申请），现在摘取其中TRL算法原理部分，重新整理与大家分享。微波测量中常用的校准方法有两种：· SOLT校准，即短路-开路-负载-直通校准，适用同轴接头测量，如衰减器、低噪放等。通过测量1个传输标准件和3个反射标准件修正12项误差模型。· TRL校准，即直通-反射-延时校准，适用非同轴接头测量，如微带线、共面波导等。通过测量2个传输标准件和1个反射标准件来决定8项误差模型。相比SOTL 而言，TRL由于校准件制作成本低、校准精度高等优点而得到广泛的应用。下面首先对TRL校准算
