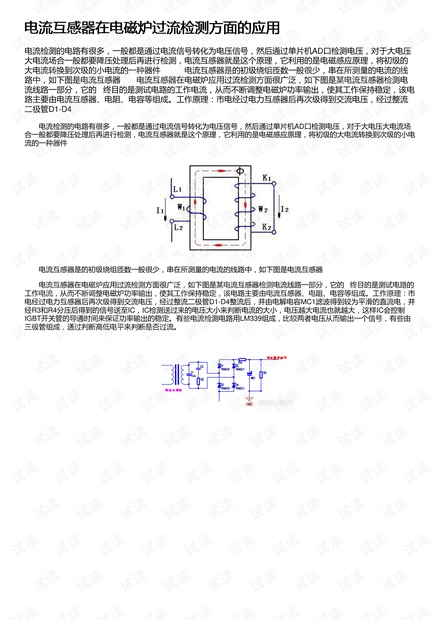

电流互感器在电磁炉过流检测方面的应用电流互感器在电磁炉过流检测方面的应用
电流检测的电路有很多，一般都是通过电流信号转化为电压信号，然后通过单片机AD口检测电压，对于大电压
大电流场合一般都要降压处理后再进行检测，电流互感器就是这个原理，它利用的是电磁感应原理，将初级的
大电流转换到次级的小电流的一种器件 电流互感器是的初级绕组匝数一般很少，串在所测量的电流的线
路中，如下图是电流互感器 电流互感器在电磁炉应用过流检测方面很广泛，如下图是某电流互感器检测电
流线路一部分，它的 终目的是测试电路的工作电流，从而不断调整电磁炉功率输出，使其工作保持稳定，该电
路主要由电流互感器、电阻、电容等组成。工作原理：市电经过电力互感器后再次级得到交流电压，经过整流
二极管D1-D4
电流检测的电路有很多，一般都是通过电流信号转化为电压信号，然后通过单片机AD口检测电压，对于大电压大电流场
合一般都要降压处理后再进行检测，电流互感器就是这个原理，它利用的是电磁感应原理，将初级的大电流转换到次级的小电
流的一种器件

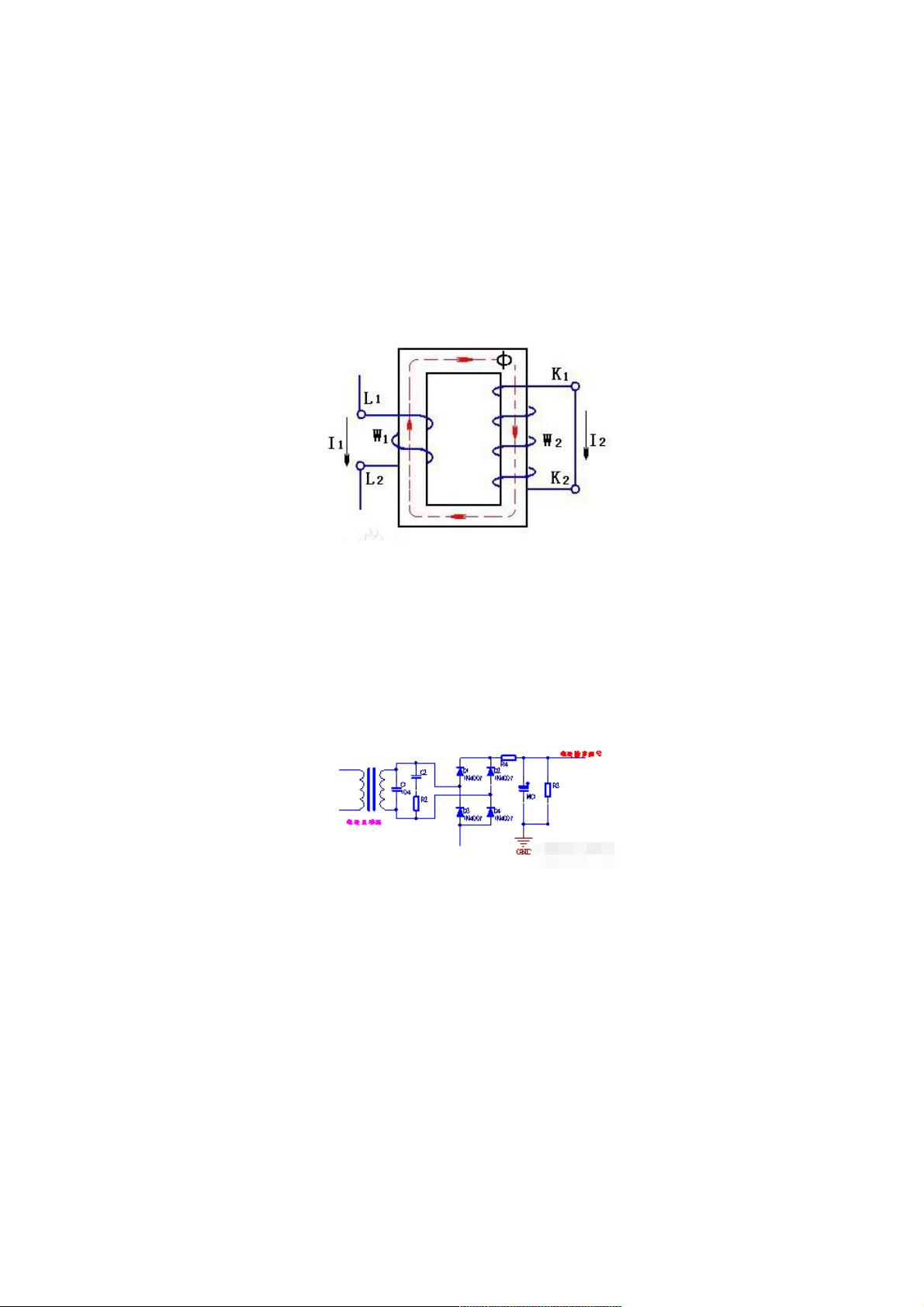

电流互感器是的初级绕组匝数一般很少，串在所测量的电流的线路中，如下图是电流互感器
电流互感器在电磁炉应用过流检测方面很广泛，如下图是某电流互感器检测电流线路一部分，它的 终目的是测试电路的
工作电流，从而不断调整电磁炉功率输出，使其工作保持稳定，该电路主要由电流互感器、电阻、电容等组成。工作原理：市
电经过电力互感器后再次级得到交流电压，经过整流二极管D1-D4整流后，并由电解电容MC1滤波得到较为平滑的直流电，并
经R3和R4分压后得到的信号送至IC，IC检测送过来的电压大小来判断电流的大小，电压越大电流也就越大，这样IC会控制
IGBT开关管的导通时间来保证功率输出的稳定。有些电流检测电路用LM339组成，比较两者电压从而输出一个信号，有些由
三极管组成，通过判断高低电平来判断是否过流。
