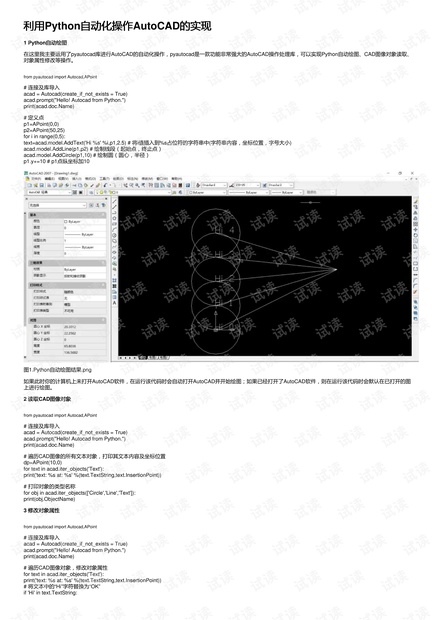

利用利用Python自动化操作自动化操作AutoCAD的实现的实现
1 Python自动绘图自动绘图
在这里我主要运用了pyautocad库进行AutoCAD的自动化操作，pyautocad是一款功能非常强大的AutoCAD操作处理库，可以实现Python自动绘图、CAD图像对象读取、
对象属性修改等操作。
from pyautocad import Autocad,APoint
# 连接及库导入
acad = Autocad(create_if_not_exists = True)
acad.prompt("Hello! Autocad from Python.")
print(acad.doc.Name)
# 定义点
p1=APoint(0,0)
p2=APoint(50,25)
for i in range(0,5):
text=acad.model.AddText('Hi %s' %i,p1,2.5) # 将i值插入到%s占位符的字符串中(字符串内容，坐标位置，字号大小)
acad.model.AddLine(p1,p2) # 绘制线段（起始点，终止点）
acad.model.AddCircle(p1,10) # 绘制圆（圆心，半径）
p1.y+=10 # p1点纵坐标加10
如果此时你的计算机上未打开AutoCAD软件，在运行该代码时会自动打开AutoCAD并开始绘图；如果已经打开了AutoCAD软件，则在运行该代码时会默认在已打开的图
上进行绘图。
2 读取读取CAD图像对象图像对象
from pyautocad import Autocad,APoint
# 连接及库导入
acad = Autocad(create_if_not_exists = True)
acad.prompt("Hello! Autocad from Python.")
print(acad.doc.Name)
# 遍历CAD图像的所有文本对象，打印其文本内容及坐标位置
dp=APoint(10,0)
for text in acad.iter_objects('Text'):
print('text: %s at: %s' %(text.TextString,text.InsertionPoint))
# 打印对象的类型名称
for obj in acad.iter_objects(['Circle','Line','Text']):
print(obj.ObjectName)
3 修改对象属性修改对象属性
from pyautocad import Autocad,APoint
# 连接及库导入
acad = Autocad(create_if_not_exists = True)
acad.prompt("Hello! Autocad from Python.")
print(acad.doc.Name)
# 遍历CAD图像对象，修改对象属性
for text in acad.iter_objects('Text'):
print('text: %s at: %s' %(text.TextString,text.InsertionPoint))
# 将文本中的“Hi”字符替换为“OK”
if 'Hi' in text.TextString:
