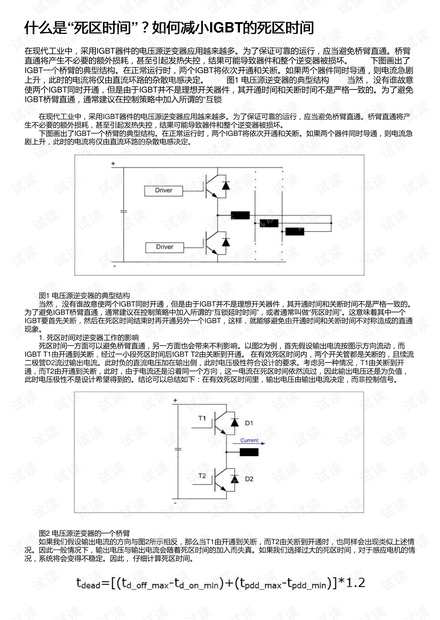

什么是什么是“死区时间死区时间”？如何减小？如何减小IGBT的死区时间的死区时间
在现代工业中，采用IGBT器件的电压源逆变器应用越来越多。为了保证可靠的运行，应当避免桥臂直通。桥臂
直通将产生不必要的额外损耗，甚至引起发热失控，结果可能导致器件和整个逆变器被损坏。 下图画出了
IGBT一个桥臂的典型结构。在正常运行时，两个IGBT将依次开通和关断。如果两个器件同时导通，则电流急剧
上升，此时的电流将仅由直流环路的杂散电感决定。 图1 电压源逆变器的典型结构 当然， 没有谁故意
使两个IGBT同时开通，但是由于IGBT并不是理想开关器件，其开通时间和关断时间不是严格一致的。为了避免
IGBT桥臂直通，通常建议在控制策略中加入所谓的“互锁
在现代工业中，采用IGBT器件的电压源逆变器应用越来越多。为了保证可靠的运行，应当避免桥臂直通。桥臂直通将产
生不必要的额外损耗，甚至引起发热失控，结果可能导致器件和整个逆变器被损坏。
下图画出了IGBT一个桥臂的典型结构。在正常运行时，两个IGBT将依次开通和关断。如果两个器件同时导通，则电流急
剧上升，此时的电流将仅由直流环路的杂散电感决定。

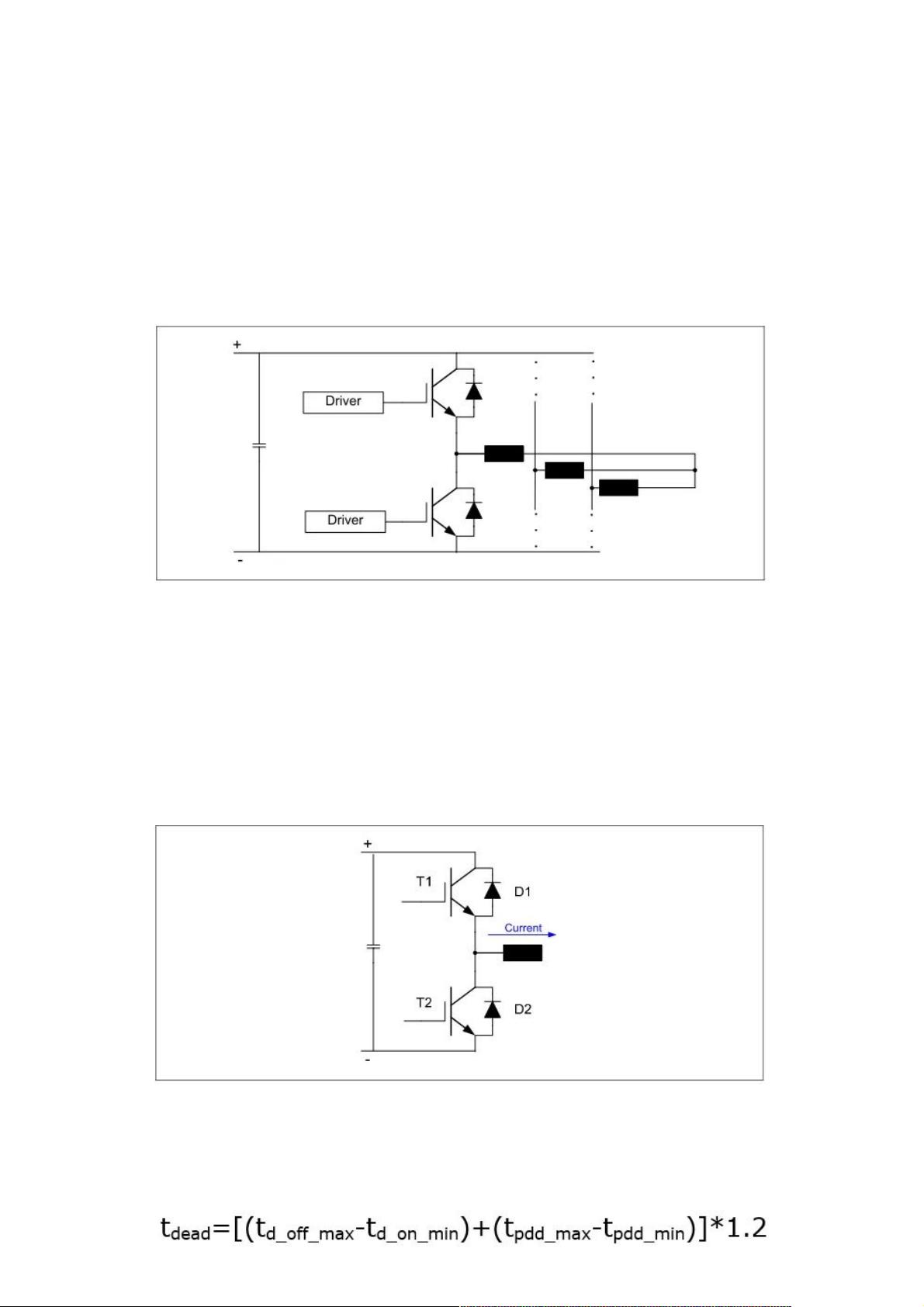

图1 电压源逆变器的典型结构
当然， 没有谁故意使两个IGBT同时开通，但是由于IGBT并不是理想开关器件，其开通时间和关断时间不是严格一致的。
为了避免IGBT桥臂直通，通常建议在控制策略中加入所谓的“互锁延时时间”，或者通常叫做“死区时间”。这意味着其中一个
IGBT要首先关断，然后在死区时间结束时再开通另外一个IGBT，这样，就能够避免由开通时间和关断时间不对称造成的直通
现象。
1. 死区时间对逆变器工作的影响
死区时间一方面可以避免桥臂直通，另一方面也会带来不利影响。以图2为例，首先假设输出电流按图示方向流动，而
IGBT T1由开通到关断，经过一小段死区时间后IGBT T2由关断到开通。 在有效死区时间内，两个开关管都是关断的，且续流
二极管D2流过输出电流。此时负的直流电压加在输出侧，此时电压极性符合设计的要求。考虑另一种情况，T1由关断到开
通，而T2由开通到关断，此时，由于电流还是沿着同一个方向，这一电流在死区时间依然流过，因此输出电压还是为负值，
此时电压极性不是设计希望得到的。结论可以总结如下：在有效死区时间里，输出电压由输出电流决定，而非控制信号。
图2 电压源逆变器的一个桥臂
如果我们假设输出电流的方向与图2所示相反，那么当T1由开通到关断，而T2由关断到开通时，也同样会出现类似上述情
况。因此一般情况下，输出电压与输出电流会随着死区时间的加入而失真。如果我们选择过大的死区时间，对于感应电机的情
况，系统将会变得不稳定。因此， 仔细计算死区时间。
