LabVIEW 的游标图例的游标图例
游标图例用来显示图形中的游标，如图1所示。在图形上用游标可读取绘图区域上某个点的确切值，游标值会显
示在游标图例中。 图1 图形缩放方式 图2 游标图例 选择游标图例右键快捷菜单的“创建游标”，
在图形中添加游标。创建游标时，游标模式定义了游标位置，共有3种模式：自由、单曲线和多曲线，如图3所
示。同一图形中可创建多个游标。 自由模式不考虑曲线的位置，游标可以在整个图形区域自由移动。
单曲线表示仅将游标置于与其关联的曲线上，游标可在曲线上移动。右键单击单曲线游标图例，从弹出的快捷
菜单中选择“关联至”，可将游标与一个或所有曲线实现关联。多曲线模式将游标
游标图例用来显示图形中的游标，如图1所示。在图形上用游标可读取绘图区域上某个点的确切值，游标值会显示在游标
图例中。

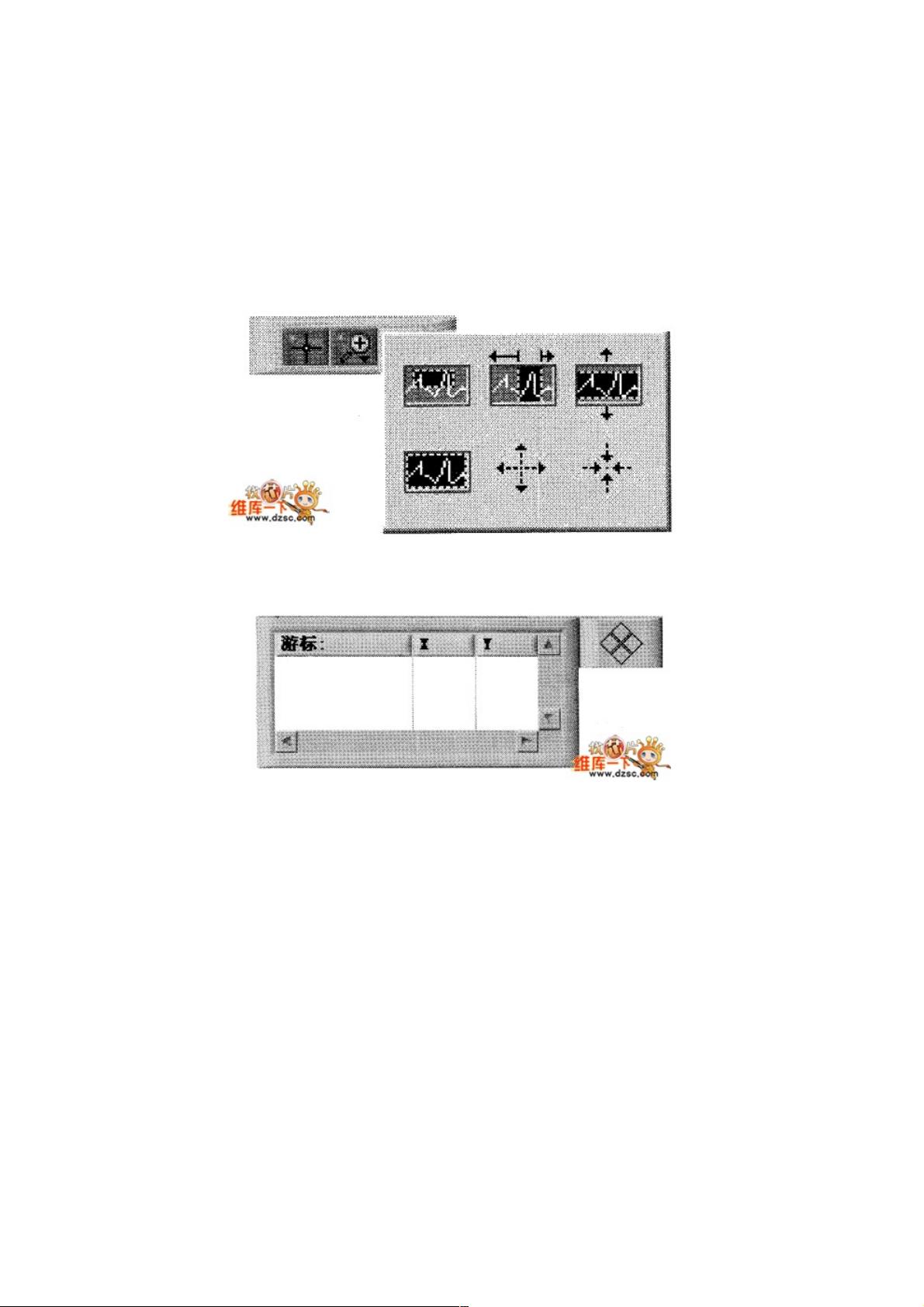

图1 图形缩放方式
图2 游标图例
选择游标图例右键快捷菜单的“创建游标”，在图形中添加游标。创建游标时，游标模式定义了游标位置，共有3种模式：
自由、单曲线和多曲线，如图3所示。同一图形中可创建多个游标。
自由模式不考虑曲线的位置，游标可以在整个图形区域自由移动。
单曲线表示仅将游标置于与其关联的曲线上，游标可在曲线上移动。右键单击单曲线游标图例，从弹出的快捷菜单中选
择“关联至”，可将游标与一个或所有曲线实现关联。多曲线模式将游标置于绘图区域内的特定数据点上。
多曲线游标可显示与游标相关的所有曲线在指定x值处的值。游标可置于绘图区域内的任意曲线上。右键单击多曲线游标
图例，从弹出的快捷菜单中选择“关联至”，可将游标与一个或所有曲线实现关联。该模式只对混合信号图有效。
