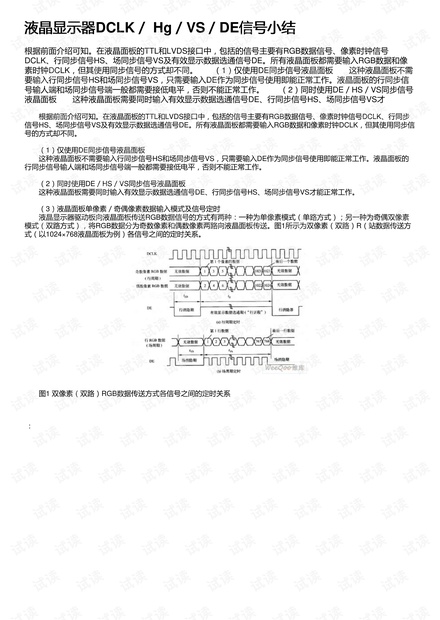

液晶显示器液晶显示器DCLK／／ Hg／／VS／／DE信号小结信号小结
根据前面介绍可知。在液晶面板的TTL和LVDS接口中，包括的信号主要有RGB数据信号、像素时钟信号
DCLK、行同步信号HS、场同步信号VS及有效显示数据选通信号DE。所有液晶面板都需要输入RGB数据和像
素时钟DCLK，但其使用同步信号的方式却不同。 （1）仅使用DE同步信号液晶面板 这种液晶面板不需
要输入行同步信号HS和场同步信号VS，只需要输入DE作为同步信号使用即能正常工作。液晶面板的行同步信
号输人端和场同步信号端一般都需要接低电平，否则不能正常工作。 （2）同时使用DE／HS／VS同步信号
液晶面板 这种液晶面板需要同时输入有效显示数据选通信号DE、行同步信号HS、场同步信号VS才
根据前面介绍可知。在液晶面板的TTL和LVDS接口中，包括的信号主要有RGB数据信号、像素时钟信号DCLK、行同步
信号HS、场同步信号VS及有效显示数据选通信号DE。所有液晶面板都需要输入RGB数据和像素时钟DCLK，但其使用同步信
号的方式却不同。
（1）仅使用DE同步信号液晶面板
这种液晶面板不需要输入行同步信号HS和场同步信号VS，只需要输入DE作为同步信号使用即能正常工作。液晶面板的
行同步信号输人端和场同步信号端一般都需要接低电平，否则不能正常工作。
（2）同时使用DE／HS／VS同步信号液晶面板
这种液晶面板需要同时输入有效显示数据选通信号DE、行同步信号HS、场同步信号VS才能正常工作。
（3）液晶面板单像素／奇偶像素数据输入模式及信号定时
液晶显示器驱动板向液晶面板传送RGB数据信号的方式有两种：一种为单像素模式（单路方式）；另一种为奇偶双像素
模式（双路方式），将RGB数据分为奇数像素和偶数像素两路向液晶面板传送。图1所示为双像素（双路）R（站数据传送方
式（以1024×768液晶面板为例）各信号之间的定时关系。

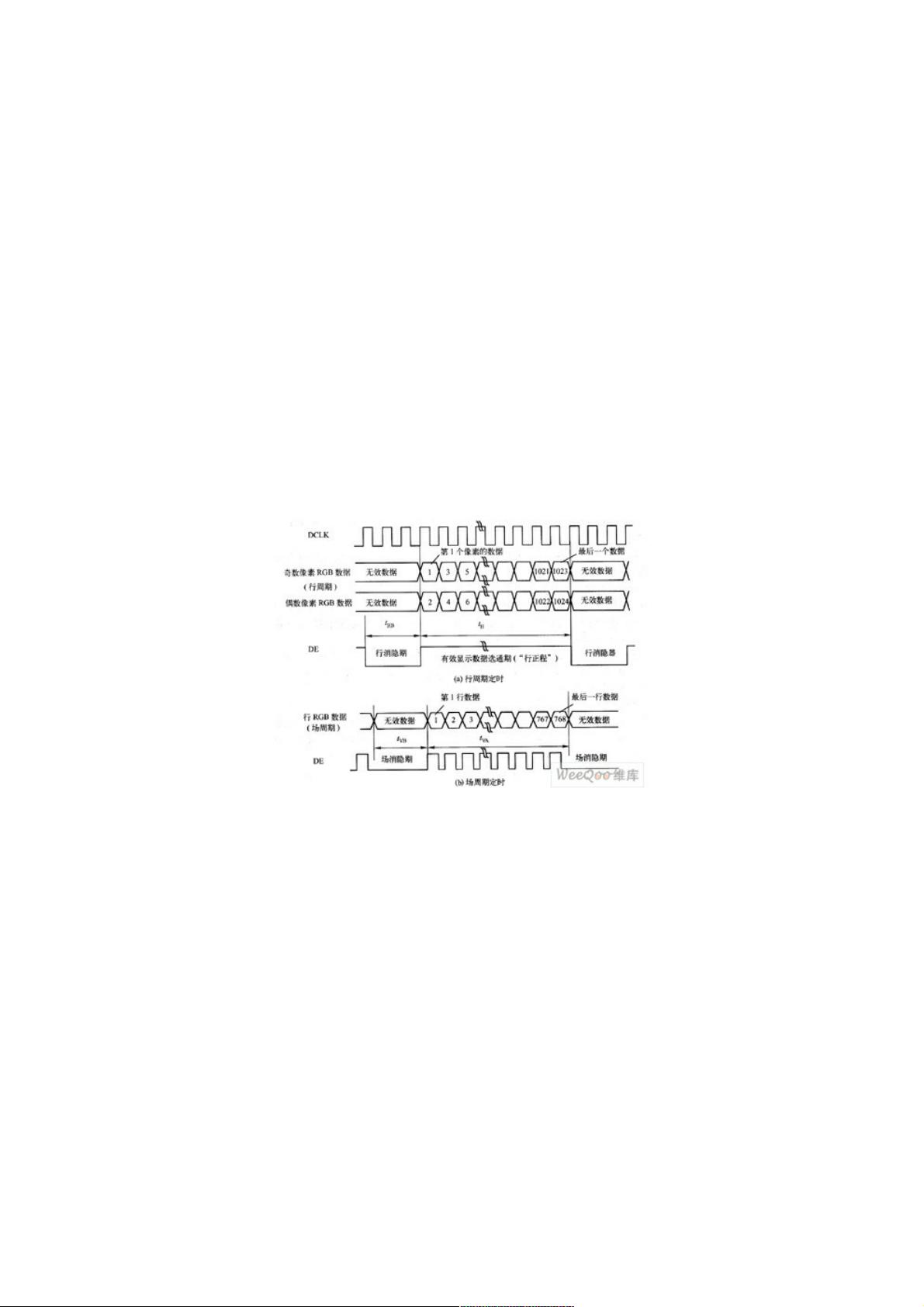

图1 双像素（双路）RGB数据传送方式各信号之间的定时关系
:
