基于基于AT89C52单片机控制的双轴太阳自动跟踪系统设计单片机控制的双轴太阳自动跟踪系统设计
太阳能是已知的原始的能源，它干净、可再生、丰富，而且分布范围广，具有非常广阔的利用前景。但太阳能
利用效率低，这一问题一直影响和阻碍着太阳能技术的普及，如何提高太阳能利用装置的效率，始终是人们关
心的话题，太阳能自动跟踪系统的设计为解决这一问题提供了新途径，从而大大提高了太阳能的利用效率。
跟踪太阳的方法可概括为两种方式：光电跟踪和根据视日运动轨迹跟踪。光电跟踪是由光电传感器件根据入
射光线的强弱变化产生反馈信号到计算机，计算机运行程序调整采光板的角度实现对太阳的跟踪。光电跟踪的
优点是灵敏度高，结构设计较为方便;缺点是受天气的影响很大，如果在稍长时间段里出现乌云遮住太阳的情
况，会导致跟踪装置无
太阳能是已知的原始的能源，它干净、可再生、丰富，而且分布范围广，具有非常广阔的利用前景。但太阳能利用效率
低，这一问题一直影响和阻碍着太阳能技术的普及，如何提高太阳能利用装置的效率，始终是人们关心的话题，太阳能自动跟
踪系统的设计为解决这一问题提供了新途径，从而大大提高了太阳能的利用效率。
跟踪太阳的方法可概括为两种方式：光电跟踪和根据视日运动轨迹跟踪。光电跟踪是由光电传感器件根据入射光线的强弱
变化产生反馈信号到计算机，计算机运行程序调整采光板的角度实现对太阳的跟踪。光电跟踪的优点是灵敏度高，结构设计较
为方便;缺点是受天气的影响很大，如果在稍长时间段里出现乌云遮住太阳的情况，会导致跟踪装置无法跟踪太阳，甚至引起
执行机构的误动作。
而视日运动轨迹跟踪的优点是能够全天候实时跟踪，所以本设计采用视日运动轨迹跟踪方法和双轴跟踪的办法，利用步进
电机双轴驱动，通过对跟踪机构进行水平、俯仰两个自由度的控制，实现对太阳的全天候跟踪。该系统适用于各种需要跟踪太
阳的装置。该文主要从硬件和软件方面分析太阳自动跟踪系统的设计与实现。
系统总体设计
本文介绍的是一种基于单片机控制的双轴太阳自动跟踪系统，系统主要由平面镜反光装置、调整执行机构、控制电路、方

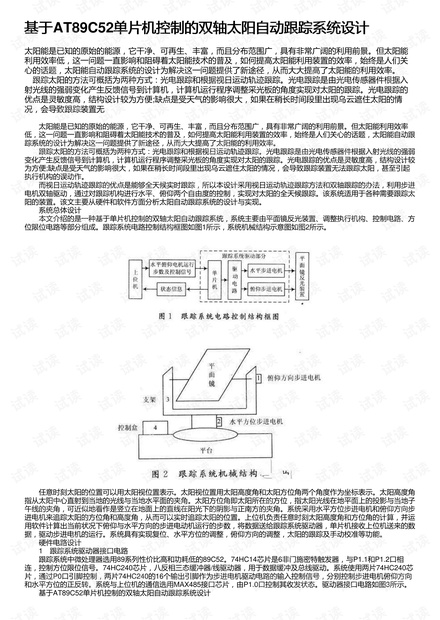

位限位电路等部分组成。跟踪系统电路控制结构框图如图1所示，系统机械结构示意图如图2所示。
任意时刻太阳的位置可以用太阳视位置表示。太阳视位置用太阳高度角和太阳方位角两个角度作为坐标表示。太阳高度角
指从太阳中心直射到当地的光线与当地水平面的夹角。太阳方位角即太阳所在的方位，指太阳光线在地平面上的投影与当地子
午线的夹角，可近似地看作是竖立在地面上的直线在阳光下的阴影与正南方的夹角。系统采用水平方位步进电机和俯仰方向步
进电机来追踪太阳的方位角和高度角，从而可以实时追踪太阳的位置。上位机负责任意时刻太阳高度角和方位角的计算，并运
用软件计算出当前状况下俯仰与水平方向的步进电动机运行的步数，将数据送给跟踪系统驱动器，单片机接收上位机送来的数
据，驱动步进电机的运行。系统具有实现复位、水平方位的调整，俯仰方向的调整，太阳的跟踪及手动校准等功能。
硬件电路设计
1 跟踪系统驱动器接口电路
跟踪系统中微处理器选用89系列性价比高和功耗低的89C52。74HC14芯片是6非门施密特触发器，与P1.1和P1.2口相
连，控制方位限位信号。74HC240芯片，八反相三态缓冲器/线驱动器，用于数据缓冲及总线驱动。系统使用两片74HC240芯
片，通过P0口引脚控制，两片74HC240的16个输出引脚作为步进电机驱动电路的输入控制信号，分别控制步进电机俯仰方向
和水平方位的正反转。系统与上位机的通信选用MAX485接口芯片，由P1.0口控制其收发状态。驱动器接口电路如图3所示。
